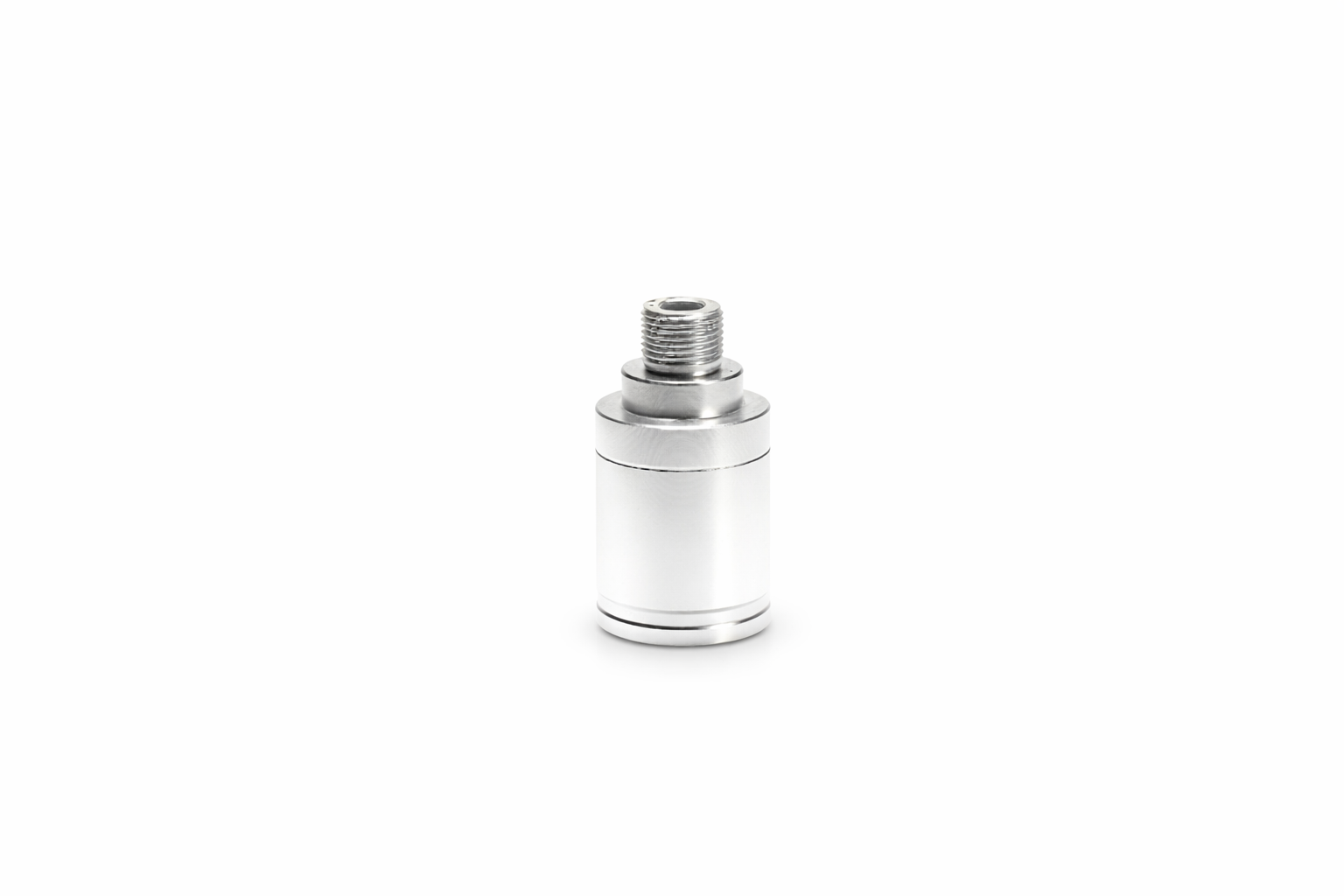

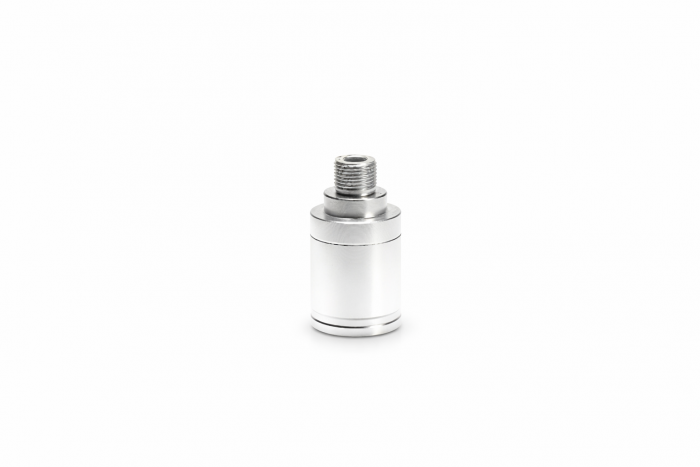

Компактное стационарное исполнение
СТА‑СЕ непрерывно измеряет концентрацию выбранного вещества и передаёт результат устройству верхнего уровня. Модуль работает без локального дисплея, настраивается с компьютера и защищён металлическим корпусом от пыли и брызг.
Модификации под выбранное вещество
Измерительная модификация СТА‑СЕ подбирается по контролируемому веществу, диапазону и условиям эксплуатации. Итоговую конфигурацию подтверждает инженер.
O₂COH₂SCH₄CO₂NO₂NH₃ЛОС
Важно: конкретная модификация настраивается на одно выбранное вещество и заданный диапазон измерений. Полный перечень доступных веществ и исполнений приведён в Описании типа средств измерений ГРСИ № 96393‑25.
Примеры доступных конфигураций
Точный диапазон измерений и тип сенсора определяются контролируемым веществом, условиями эксплуатации и выбранной модификацией прибора.
| Вещество | Диапазон | Единица | Сенсор |
|---|---|---|---|
| Кислород O₂ | по выбранной модификации | % об. | Электрохимический |
| Горючие газы | по выбранной модификации | % НКПР | Термокаталитический |
| Токсичные газы | по выбранной модификации | млн⁻¹ (ppm) | Электрохимический |
| Углекислый газ CO₂ | по выбранной модификации | % об. / ppm | Инфракрасный |
Конкретное вещество, диапазон измерений и тип сенсора подтверждаются при инженерном подборе СТА‑СЕ.
Что получает заказчик
Компактная установка
Модуль можно разместить в шкафу автоматики, вентиляционной системе или промышленном оборудовании.
Цифровой обмен
Измеренные значения передаются по RS‑485 на контроллер или другое устройство верхнего уровня.
Работа без дисплея
Настройка выполняется через компьютер, поэтому локальная индикация не увеличивает размеры модуля.

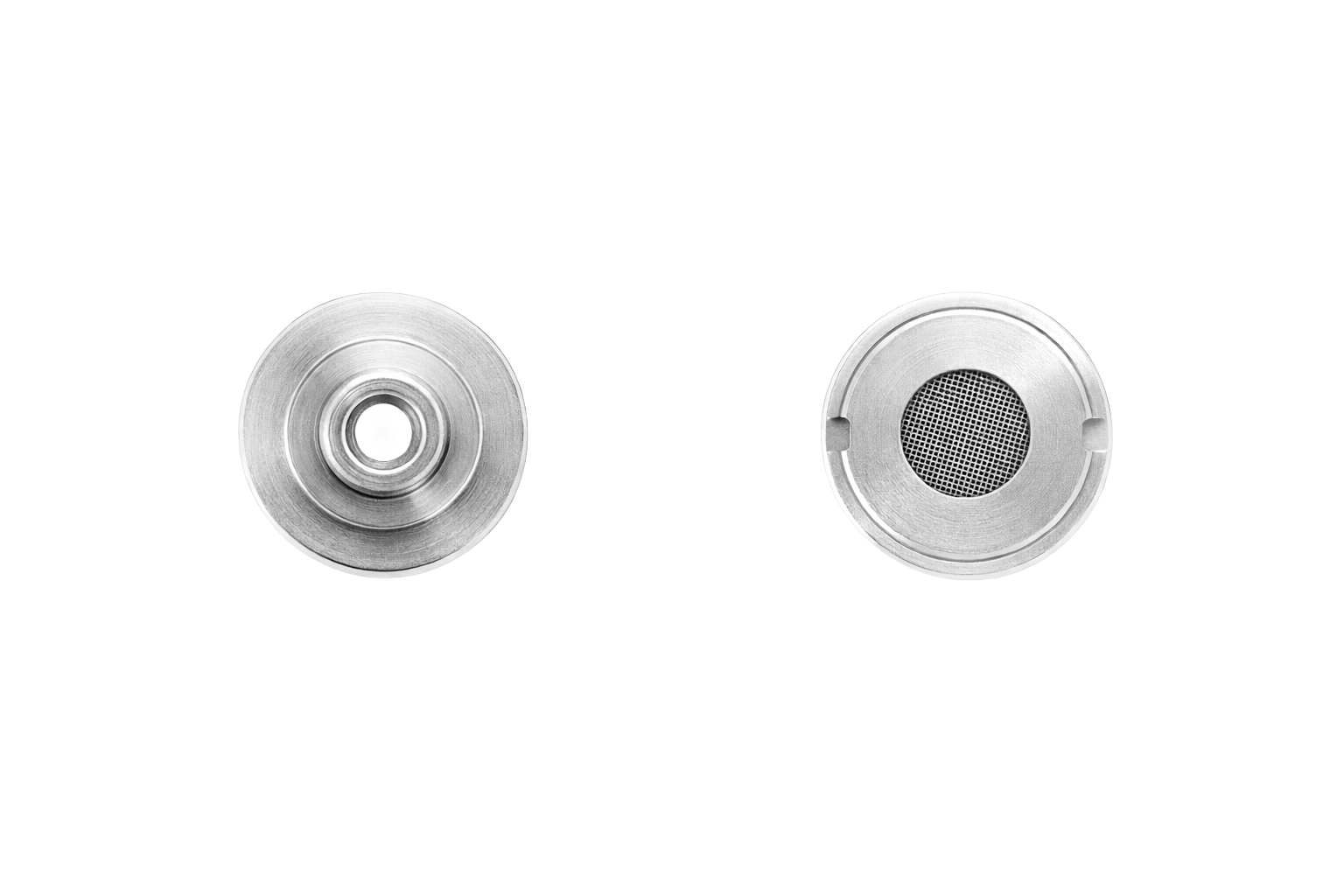

Металлический корпус
Корпус защищает измерительный модуль от пыли и брызг в месте стационарной установки.
Широкий диапазон температур
Эксплуатация предусмотрена при температуре от −55 до +55 °C.
Интеграция в оборудование
Формат подходит для экологических постов, лабораторных комплексов и систем со своей индикацией.
Основные характеристики СТА‑СЕ
- Применение
- стационарное
- Интерфейс
- RS‑485
- Локальная индикация
- не предусмотрена
- Настройка
- через персональный компьютер
- Корпус
- металлический, с защитой от пыли и брызг
- Встроенное ПО
- СТА версии не ниже V2.89
- Внешнее ПО
- STASens21xx версии не ниже V3.0
- Габариты
- 32 × 32 × 40 мм
- Масса
- не более 0,03 кг
- Дополнительная погрешность
- ±0,25
- Температура
- от −55 до +55 °C
- Влажность
- до 98%, без конденсации
- Атмосферное давление
- от 80 до 120 кПа
- Средняя наработка на отказ
- не менее 35 000 ч
- Средний срок службы
- не менее 15 лет
Доступные типы сенсоров
Электрохимические
Для токсичных газов и кислорода.
ПодробнееТермокаталитические
Для горючих газов и контроля НКПР.
ПодробнееИнфракрасные
Для углеводородов и CO₂.
ПодробнееФотоионизационные
Для летучих органических соединений.
ПодробнееПолупроводниковые
Для отдельных веществ и диапазонов.
ПодробнееТип сенсора и доступный диапазон зависят от контролируемого вещества. Ресурс сенсора зависит от вещества и условий эксплуатации.
Что входит в комплект
- Измерительный модуль СТА‑СЕ в металлическом корпусе
- Паспорт прибора
- Руководство по эксплуатации
Эксплуатационные документы
Что важно определить
- Контролируемое вещество и диапазон
- Место и способ установки модуля
- Условия эксплуатации металлического корпуса
- Параметры RS‑485 и устройство верхнего уровня
Частые вопросы
Чем СТА‑СЕ отличается от СТА‑С?+
СТА‑СЕ поставляется в металлическом корпусе с защитой от пыли и брызг. Оба модуля работают без дисплея и передают измерения по RS‑485.
Можно ли подключить СТА‑СЕ к контроллеру?+
Да. Передача измеренных значений выполняется по RS‑485. Параметры подключения и совместимость с устройством верхнего уровня уточняются при подборе.
Где можно установить СТА‑СЕ?+
Модуль подходит для экологических постов, шкафов автоматики, вентиляционных систем, лабораторных и промышленных комплексов.
Как определить сенсор и диапазон?+
Они подбираются по веществу, требуемому диапазону, условиям среды и задаче контроля. Эти данные нужно передать инженеру.
Инженерный подбор
Подберём СТА‑СЕ под параметры оборудования
Сообщите контролируемое вещество, диапазон, место установки, условия эксплуатации и требования к подключению. Подготовим подходящую модификацию.
Подобрать исполнение СТА‑СЕ
