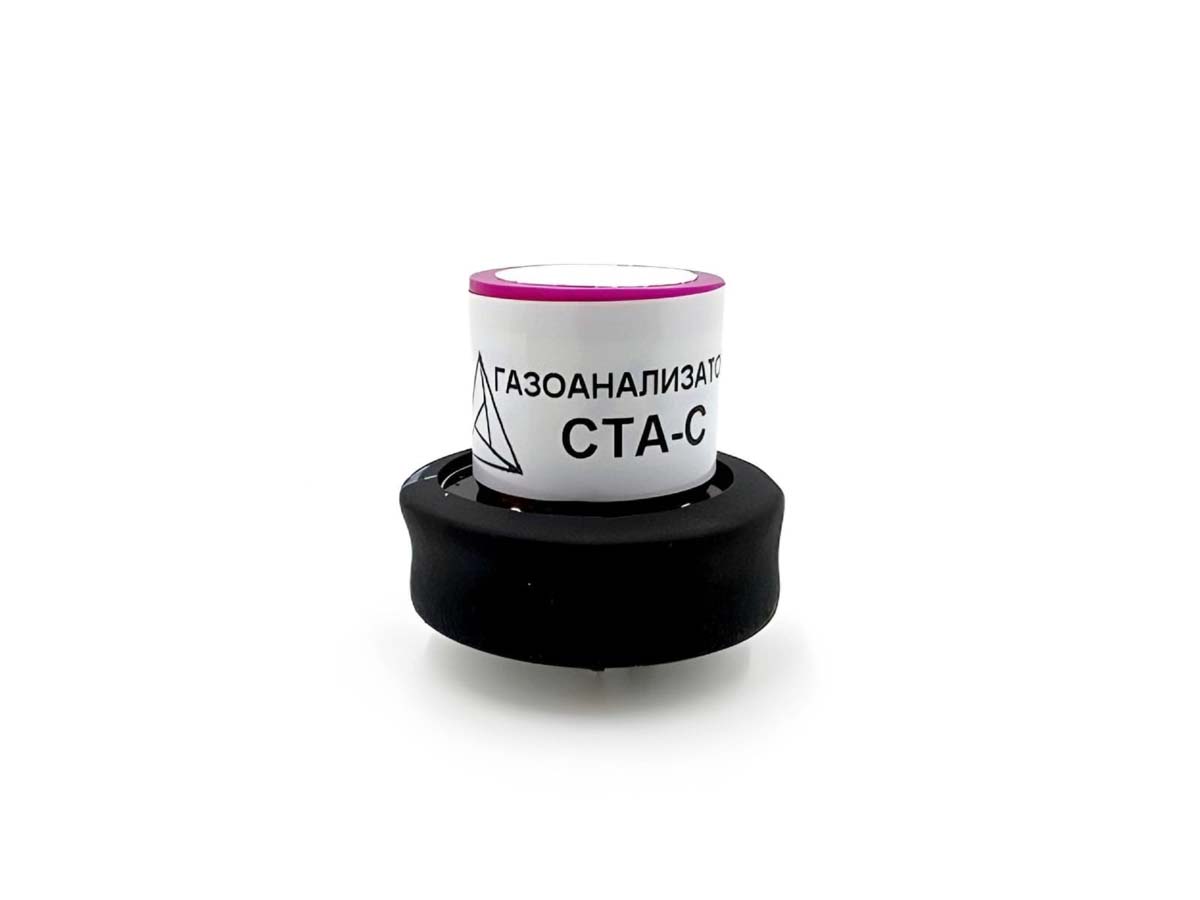

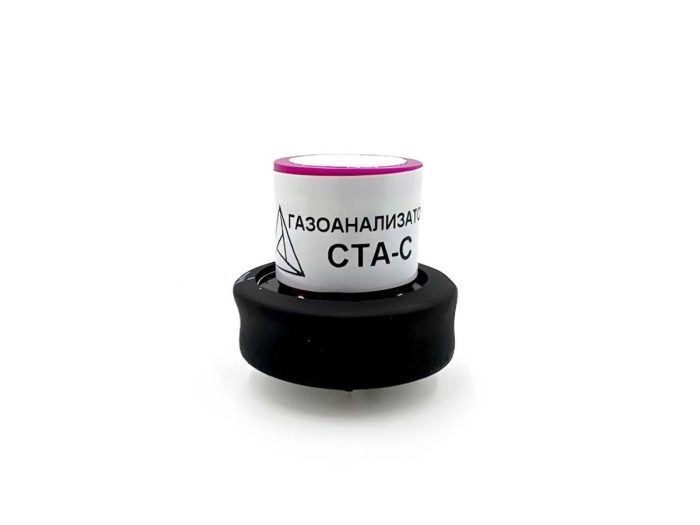

Компактный модуль для систем и оборудования
СТА‑С непрерывно измеряет концентрацию выбранного вещества и передаёт результат на устройство верхнего уровня. Локальный дисплей не требуется: настройка выполняется с компьютера, а данные поступают в систему по RS‑485.
Модификации под выбранное вещество
Измерительная модификация СТА‑С подбирается по контролируемому газу, диапазону и условиям эксплуатации. Итоговую конфигурацию подтверждает инженер.
O₂COH₂SCH₄CO₂NO₂NH₃ЛОС
Важно: конкретная модификация настраивается на одно выбранное вещество и заданный диапазон измерений. Полный перечень доступных веществ и исполнений приведён в Описании типа средств измерений ГРСИ № 96393‑25.
Примеры доступных конфигураций
Точный диапазон измерений и тип сенсора определяются контролируемым веществом, условиями эксплуатации и выбранной модификацией прибора.
| Вещество | Диапазон | Единица | Сенсор |
|---|---|---|---|
| Кислород O₂ | по выбранной модификации | % об. | Электрохимический |
| Горючие газы | по выбранной модификации | % НКПР | Термокаталитический |
| Токсичные газы | по выбранной модификации | млн⁻¹ (ppm) | Электрохимический |
| Углекислый газ CO₂ | по выбранной модификации | % об. / ppm | Инфракрасный |
Конкретное вещество, диапазон измерений и тип сенсора подтверждаются при инженерном подборе СТА‑С.
Почему СТА‑С удобно встраивать
Минимальные габариты
Корпус 32 × 32 × 40 мм занимает мало места внутри оборудования и шкафов автоматики.
Цифровой обмен
Измерения передаются по RS‑485 на контроллер, панель оператора или другое устройство верхнего уровня.
Работа без дисплея
Локальная индикация не увеличивает размеры модуля, а настройка выполняется через компьютер.
Простая интеграция
Компактный модуль можно разместить внутри оборудования и подключить к устройству верхнего уровня.
Широкий температурный диапазон
Модуль рассчитан на эксплуатацию при температуре от −55 до +55 °C.
Для серийного оборудования
Формат подходит для вентиляционных установок, лабораторных комплексов и других изделий производителя оборудования.
Основные характеристики СТА‑С
- Назначение
- стационарная установка или встраивание
- Интерфейс
- RS‑485
- Локальная индикация
- не предусмотрена
- Настройка
- через персональный компьютер
- Встроенное ПО
- СТА версии не ниже V2.89
- Внешнее ПО
- STASens21xx версии не ниже V3.0
- Габариты
- 32 × 32 × 40 мм
- Масса
- не более 0,03 кг
- Температура
- от −55 до +55 °C
- Влажность
- до 98%, без конденсации
- Атмосферное давление
- от 80 до 120 кПа
- Средняя наработка на отказ
- не менее 35 000 ч
- Средний срок службы
- не менее 15 лет
Доступные типы сенсоров
Электрохимические
Для токсичных газов и кислорода.
ПодробнееТермокаталитические
Для горючих газов и контроля НКПР.
ПодробнееИнфракрасные
Для углеводородов и CO₂.
ПодробнееФотоионизационные
Для летучих органических соединений.
ПодробнееПолупроводниковые
Для отдельных веществ и диапазонов.
ПодробнееТип сенсора и доступный диапазон зависят от контролируемого вещества. Ресурс сенсора зависит от вещества и условий эксплуатации.
Что входит в комплект
- Измерительный модуль СТА‑С
- Паспорт прибора
- Руководство по эксплуатации
Эксплуатационные документы
Что важно определить
- Контролируемое вещество и диапазон
- Место и способ встраивания
- Параметры обмена RS‑485 и устройство верхнего уровня
Частые вопросы
Чем СТА‑С отличается от приборов с дисплеем?+
СТА‑С рассчитан на встраивание и не имеет локального дисплея. Измерения передаются по RS‑485, а настройка выполняется через компьютер.
Где можно установить СТА‑С?+
Модуль можно встроить в шкаф автоматики, вентиляционную установку, лабораторный комплекс или другое оборудование с устройством верхнего уровня.
Можно ли подключить СТА‑С к контроллеру?+
Да. Для связи используется RS‑485. Параметры протокола и совместимость с устройством верхнего уровня уточняются при конфигурировании.
Можно ли использовать модуль для фонового мониторинга?+
Да. СТА‑С подходит для непрерывного фонового контроля, экологических постов, шкафов автоматики и оборудования со своей системой отображения данных.
Инженерный подбор
Подберём СТА‑С под ваше оборудование
Сообщите вещество, диапазон измерений, условия встраивания и требования к обмену по RS‑485. Подготовим подходящую модификацию.
Подобрать исполнение СТА‑С
