Как работает фотоионизационный датчик

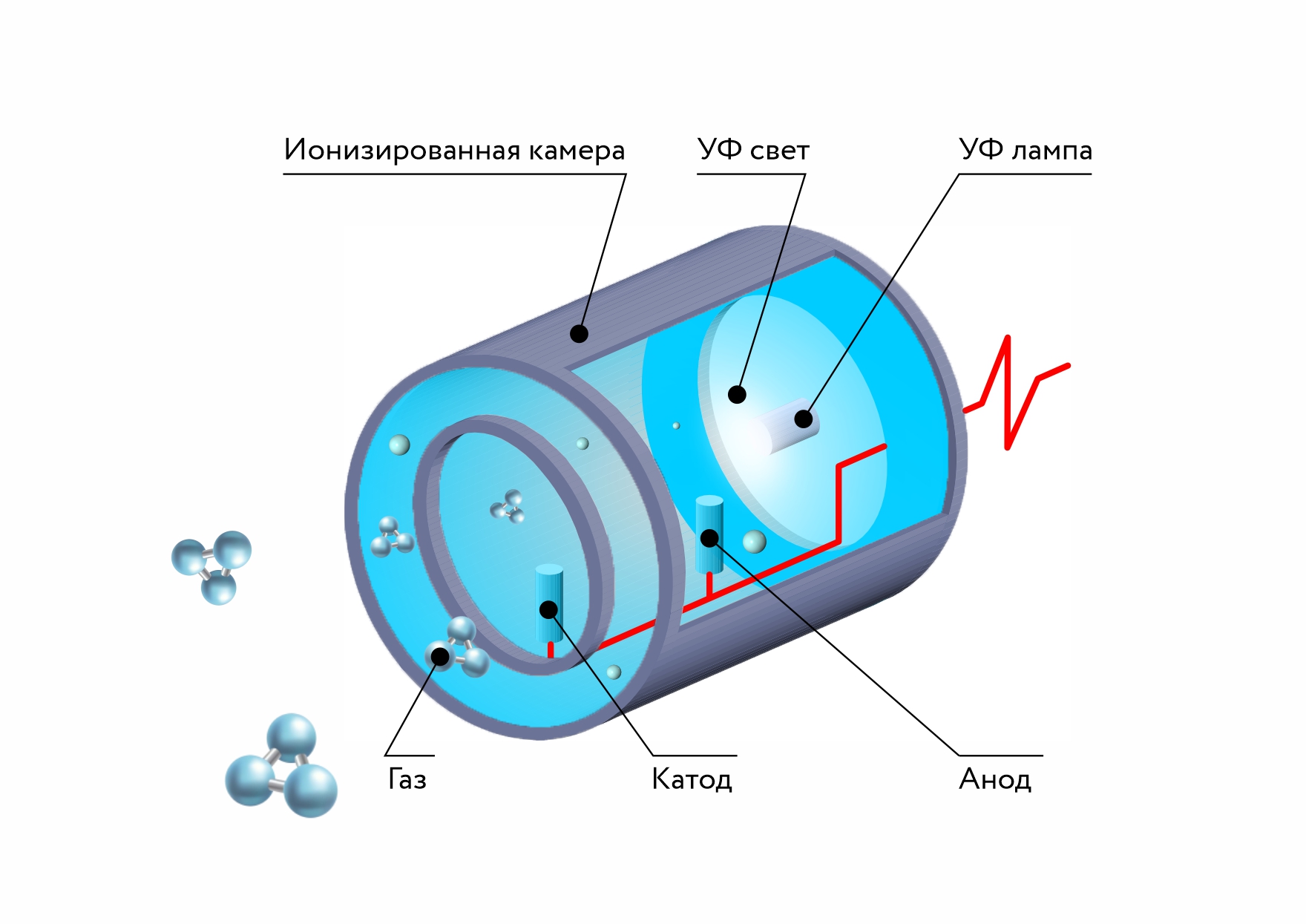

Проба поступает в ионизационную камеру, где ультрафиолетовая лампа передаёт молекулам энергию. Соединения с потенциалом ионизации ниже энергии лампы образуют ионы, а измеряемый ток становится сигналом концентрации.
ЛОС и диапазоны измерения
Фотоионизационные каналы газоанализаторов СТА охватывают широкий перечень органических соединений и настраиваются под конкретное вещество.
C₂H₅OHC₈H₈CH₂OC₆H₅OHC₂H₅SHNH₃
Важно: Для корректного выбора энергия УФ-лампы должна превышать потенциал ионизации контролируемого вещества. «Описание типа» подтверждает параметры готового измерительного канала, а не отдельного OEM-сенсора.
Примеры исполнений в составе приборов СТА
Диапазоны и время установления выходного сигнала приведены по таблице 7 «Описания типа средств измерений» от 11.09.2025.
| Компонент | Модификация сенсора | Диапазон измерений | T₀,₉, не более |
|---|---|---|---|
| Аммиак NH₃ | ФИД/NH₃-100 | 0–100 млн⁻¹ (0–71 мг/м³) | 15 с |
| Формальдегид CH₂O | ФИД/CH₂O-10 | 0–10 млн⁻¹ (0–12,5 мг/м³) | 15 с |
| Фенол C₆H₅OH | ФИД/C₆H₅OH-3 | 0–3 млн⁻¹ (0–11,74 мг/м³) | 15 с |
| Стирол C₈H₈ | ФИД/C₈H₈-500 | 0–500 млн⁻¹ (0–2165 мг/м³) | 15 с |
| Этантиол C₂H₅SH | ФИД/C₂H₅SH-10 | 0–10 млн⁻¹ (0–25,8 мг/м³) | 15 с |
| Этанол C₂H₅OH | ФИД/C₂H₅OH-10 | 0–10 млн⁻¹ (0–19,2 мг/м³) | 15 с |
Данные сверены по таблице 7, листы 55–71. Описание типа средств измерений «Газоанализаторы СТА» от 11.09.2025
Преимущества фотоионизационного контроля
Чувствительность к ЛОС
ФИД позволяет контролировать многие органические соединения на уровне ppm.
Быстрый отклик
Сенсор быстро реагирует на изменение концентрации и подходит для оперативного обнаружения выбросов.
Широкий перечень веществ
Одно аппаратное решение адаптируется под разные соединения с учётом потенциала ионизации.
Промышленная безопасность
Технология применяется для контроля рабочей зоны, утечек и технологических процессов.
Обслуживаемая УФ-лампа
Регламентная очистка лампы и фильтров помогает сохранять чувствительность измерительного канала.
Инженерная настройка
Исполнение выбирают по веществу, диапазону, фоновой смеси и требуемой селективности.
Основные характеристики
- Принцип измерения
- фотоионизация молекул ультрафиолетовым излучением
- Объекты контроля
- летучие органические соединения и отдельные неорганические компоненты
- Типовой диапазон
- единицы, десятки и сотни ppm — по веществу и исполнению
- Время отклика сенсора
- менее 5 секунд
- Ресурс УФ-лампы
- до 10 000 часов
- Пример исполнения

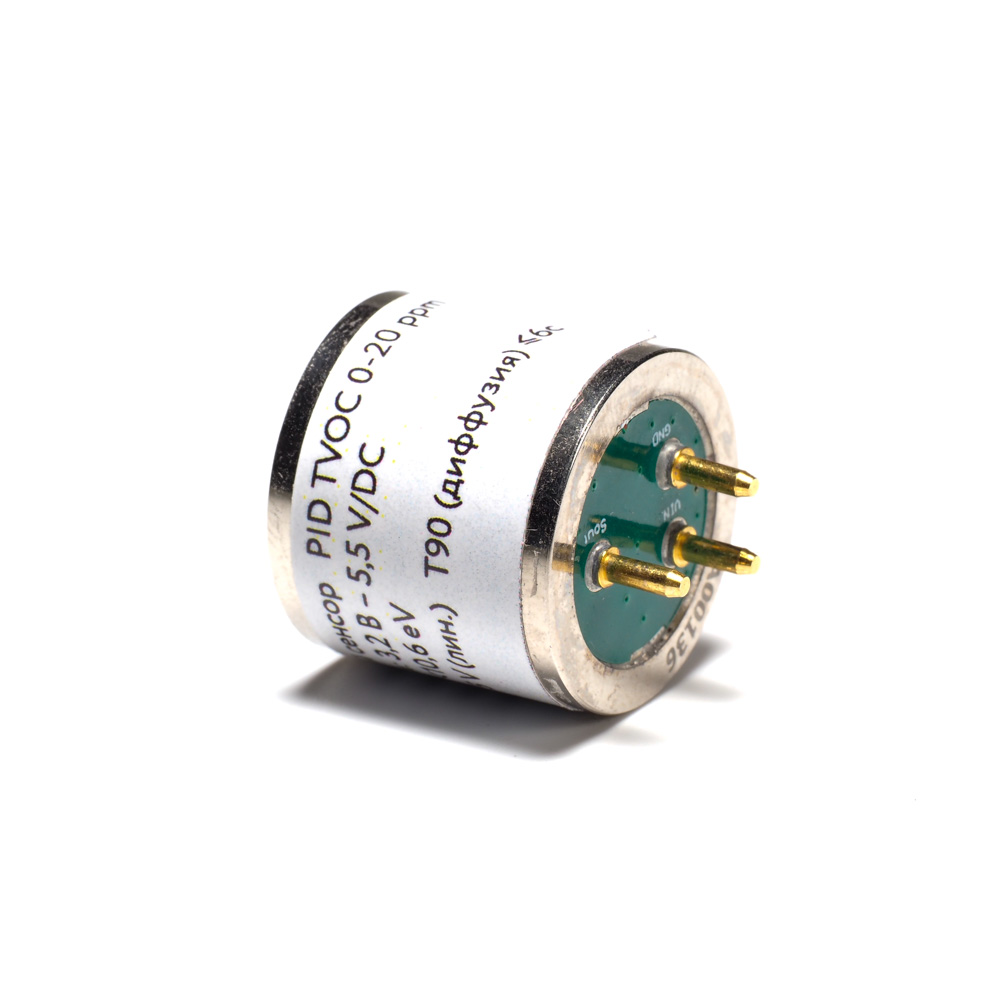

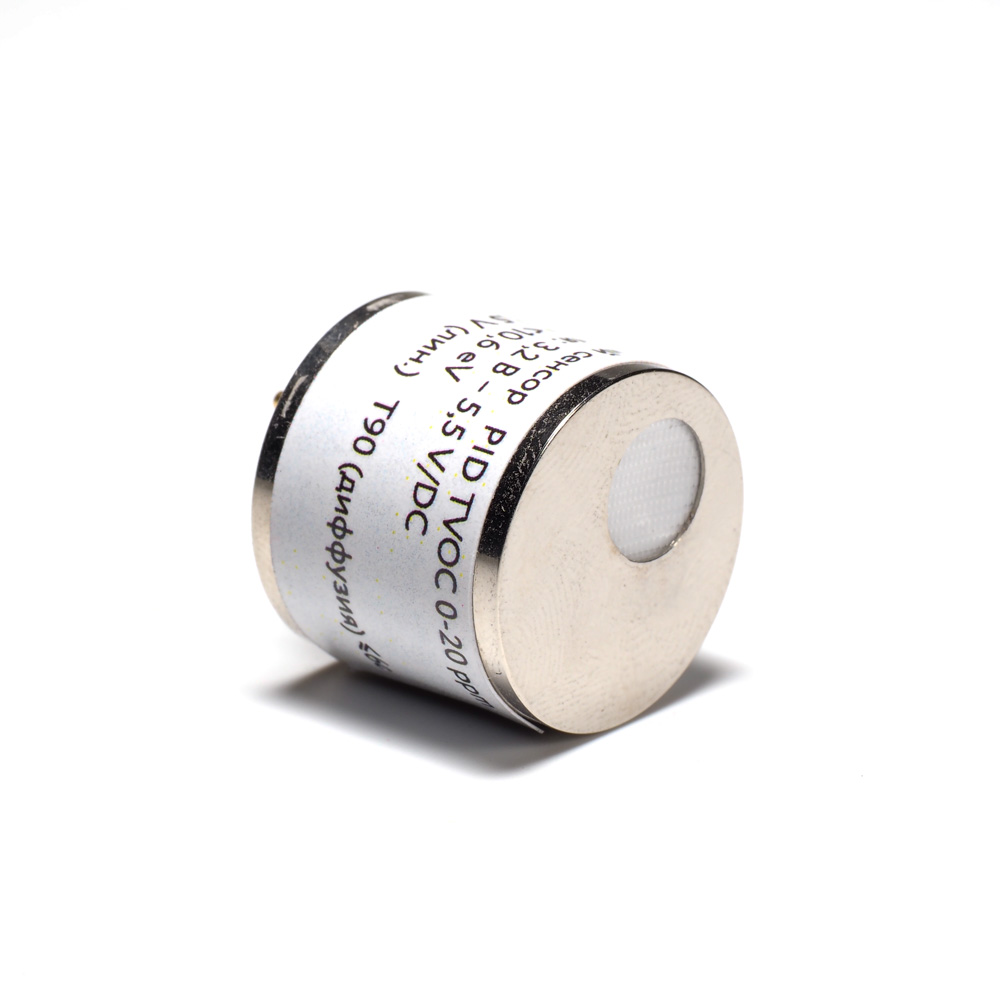

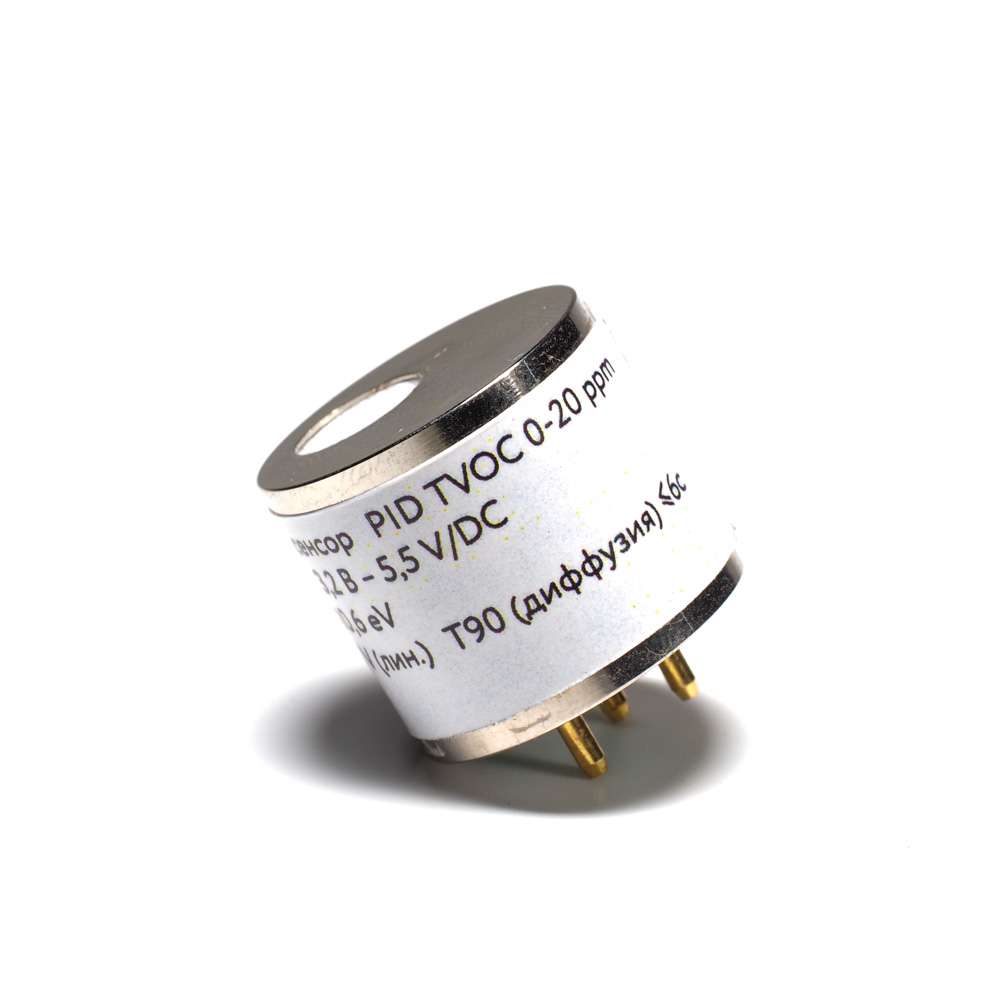

- PID TVOC 0–20 ppm
- Обслуживание
- калибровка, очистка УФ-лампы и контроль фильтров
- Выбор исполнения
- по потенциалу ионизации вещества и энергии лампы
Подтверждающие документы
Что важно определить
- Контролируемое вещество и его потенциал ионизации
- Ожидаемый диапазон в ppm или мг/м³
- Состав фоновой смеси и возможные мешающие компоненты
- Температура, влажность и запылённость
- Периодичность калибровки и обслуживания УФ-лампы
Частые вопросы
Какие вещества определяет ФИД-сенсор?+
Соединения, потенциал ионизации которых ниже энергии применённой УФ-лампы. Для конкретного вещества совместимость подтверждается при подборе.
ФИД различает несколько ЛОС в смеси?+
Как правило, ФИД формирует суммарный сигнал от чувствительных к лампе компонентов. Для селективного измерения одного вещества учитывают фон и применяют коэффициенты отклика или дополнительные методы.
Как обслуживать фотоионизационный сенсор?+
Нужны периодическая калибровка, очистка УФ-лампы и контроль фильтров по регламенту оборудования.
Можно ли подобрать замену импортному PID?+
Да, после сверки вещества, диапазона, энергии лампы, габаритов, питания и выходного сигнала.
Инженерный подбор
Подберём ФИД-сенсор
Передайте вещество, диапазон, фоновые компоненты и модель оборудования. Инженер проверит чувствительность и совместимость.
Подобрать ФИД-сенсор
