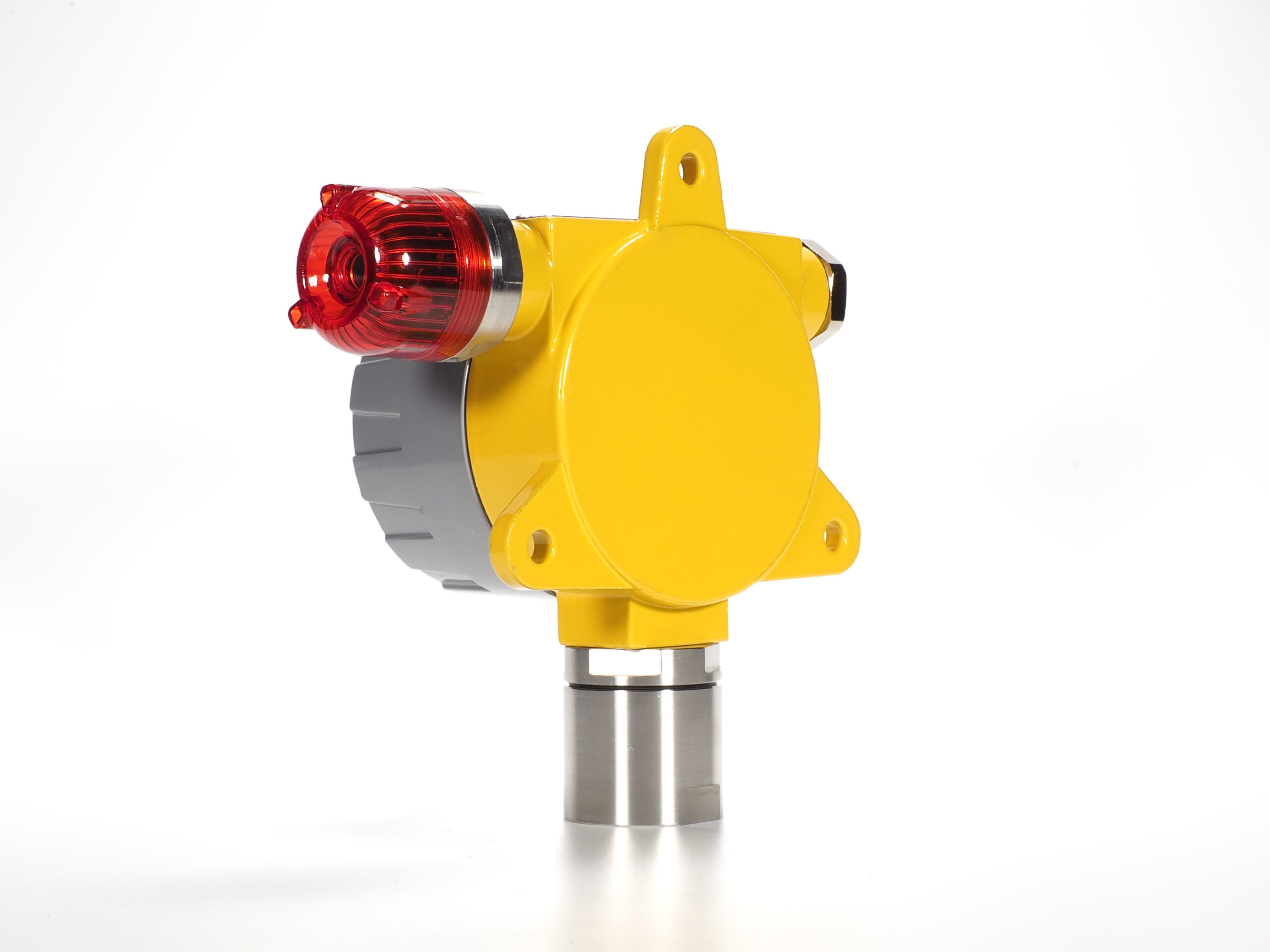

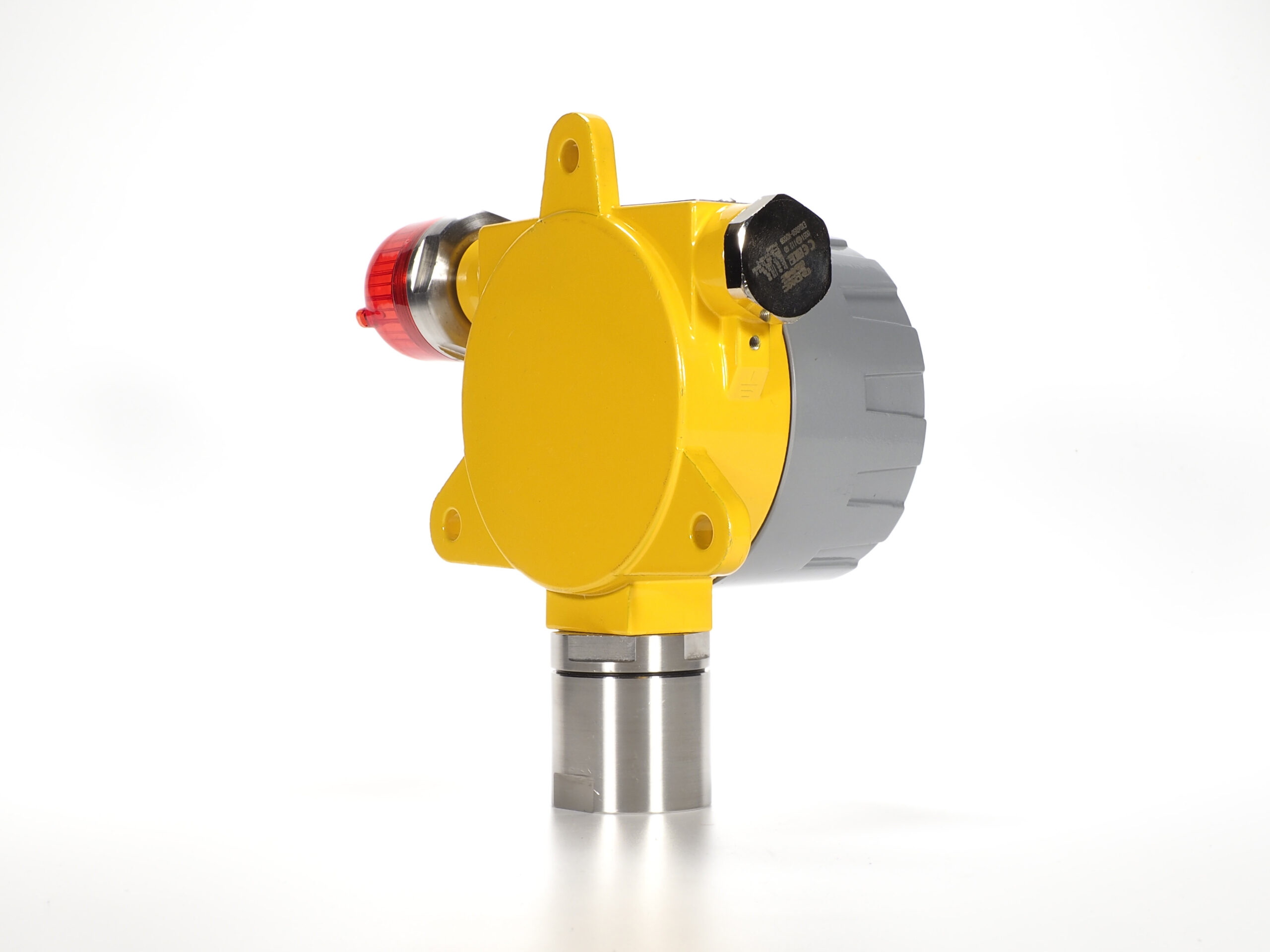

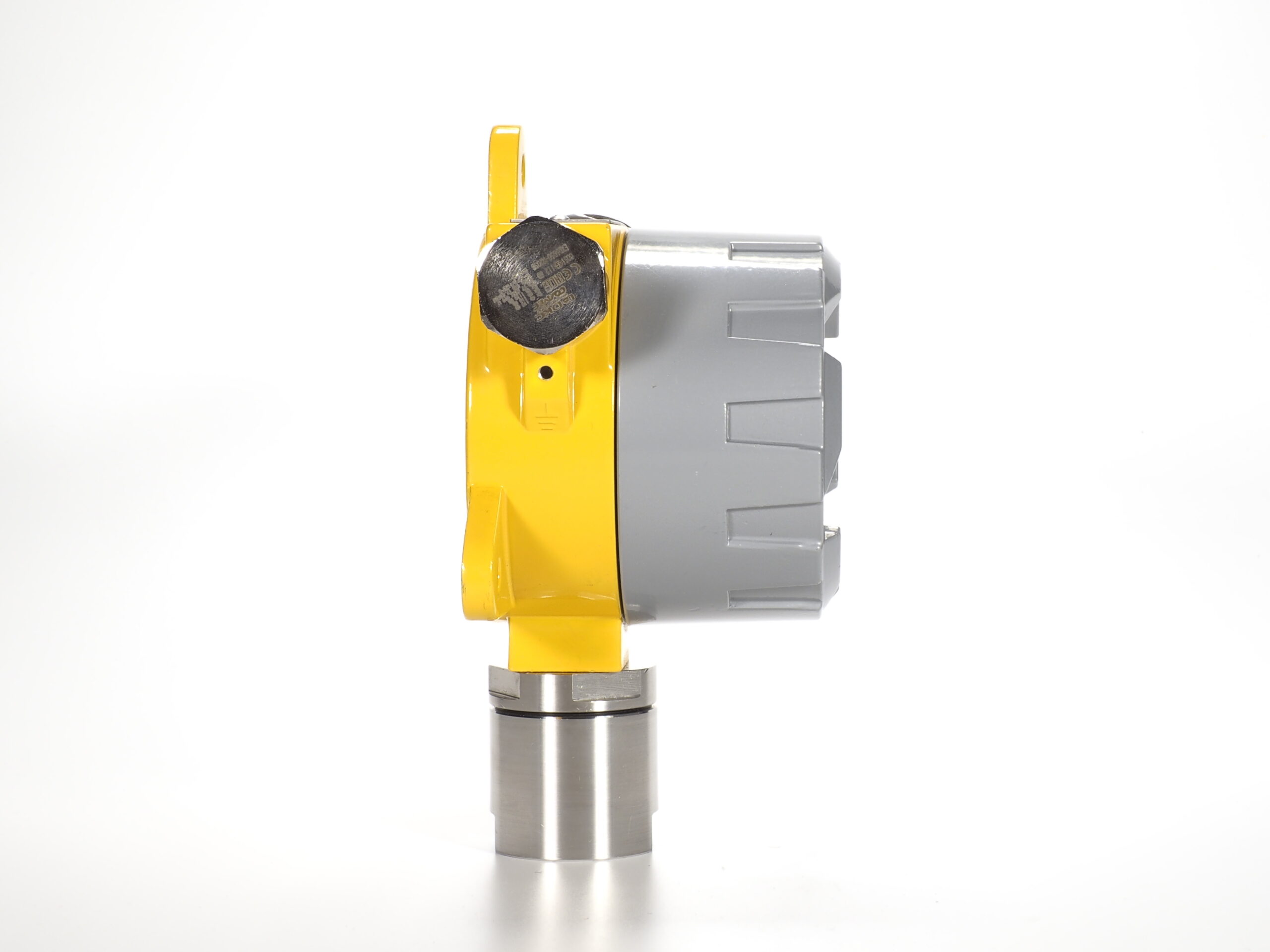

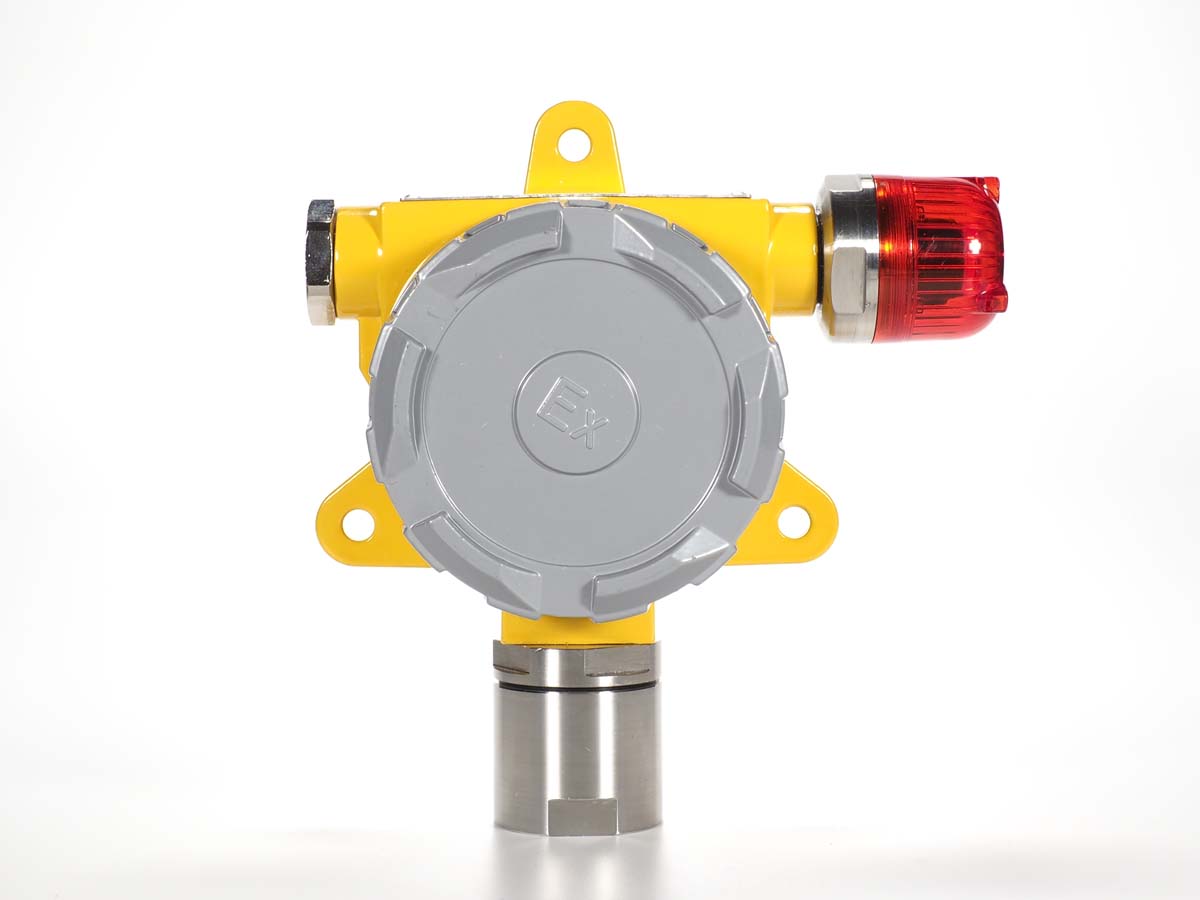

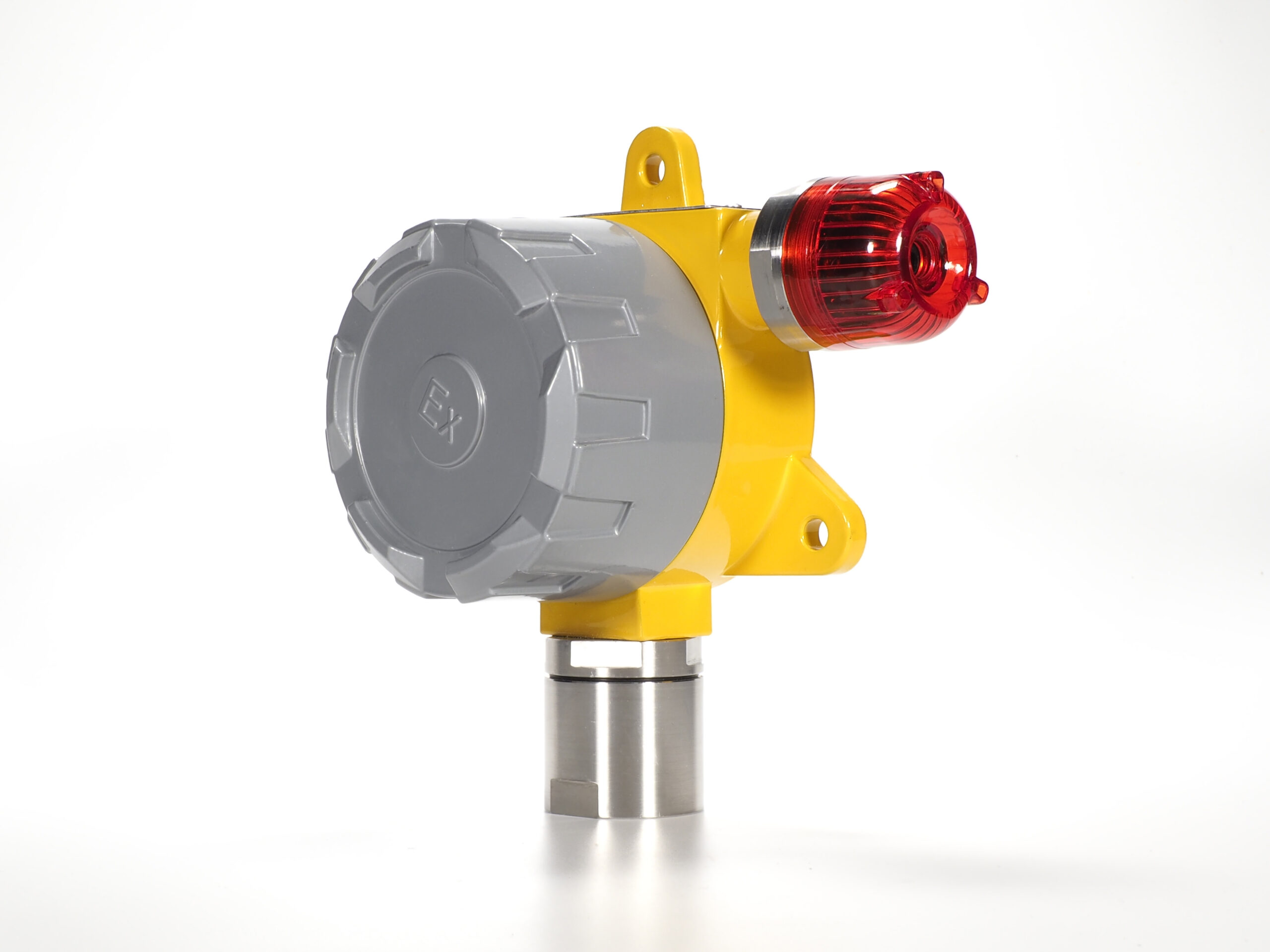

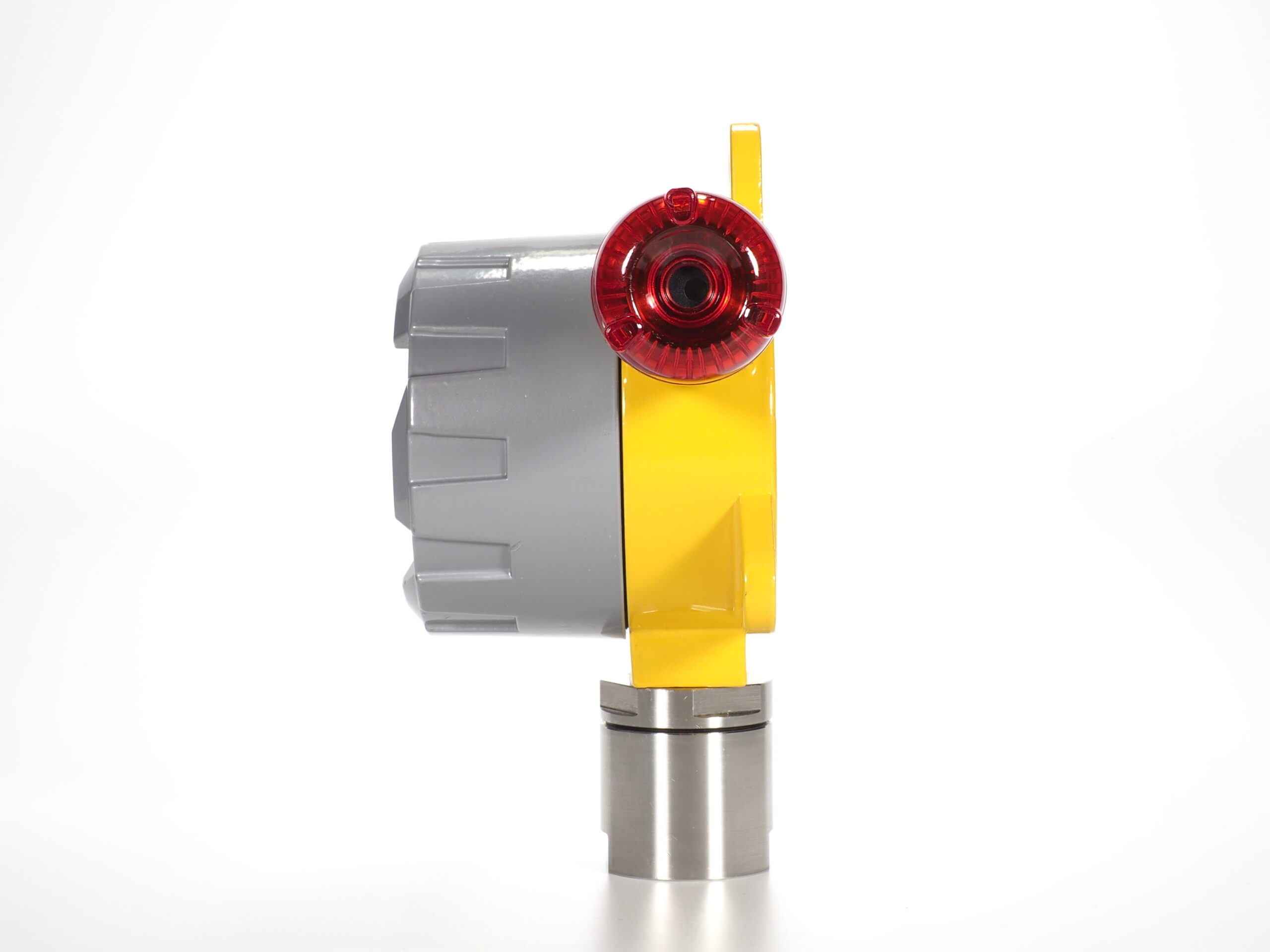

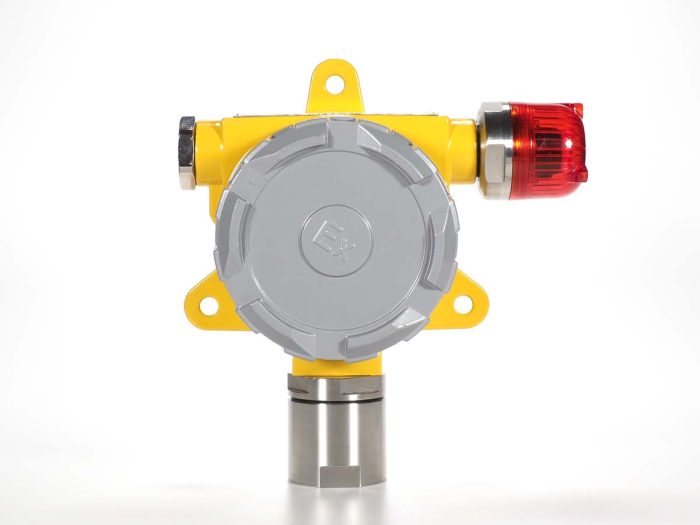

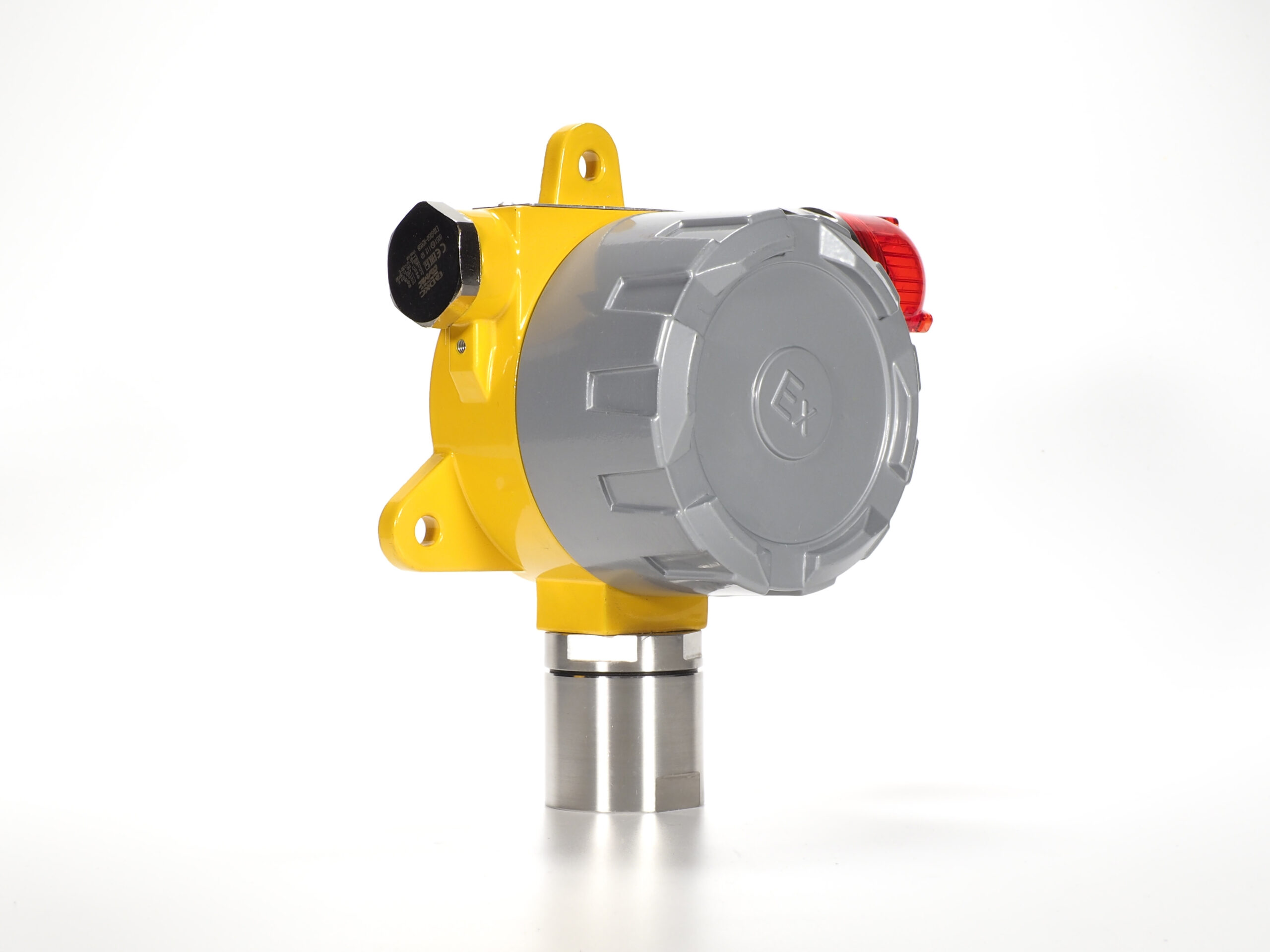

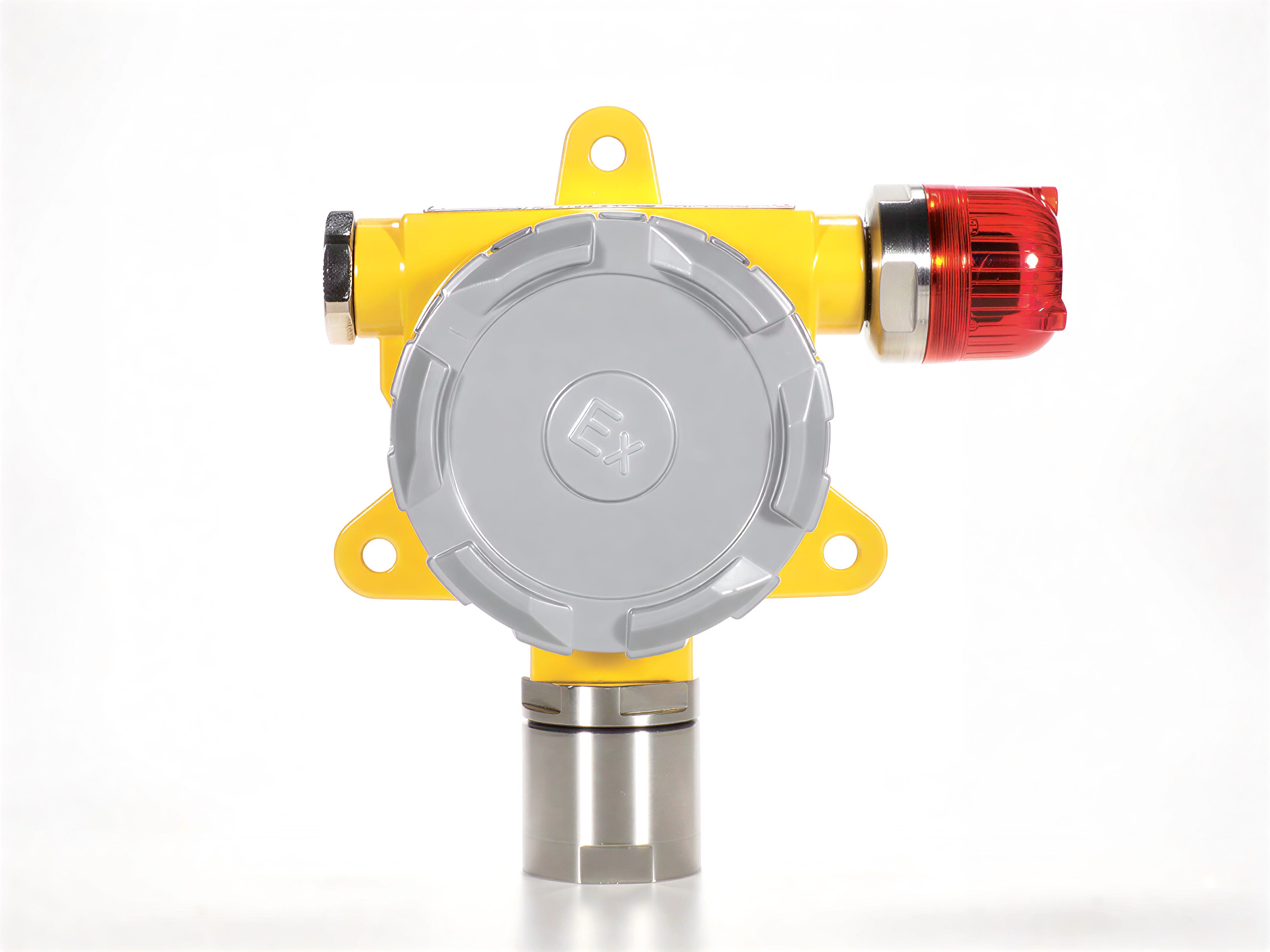

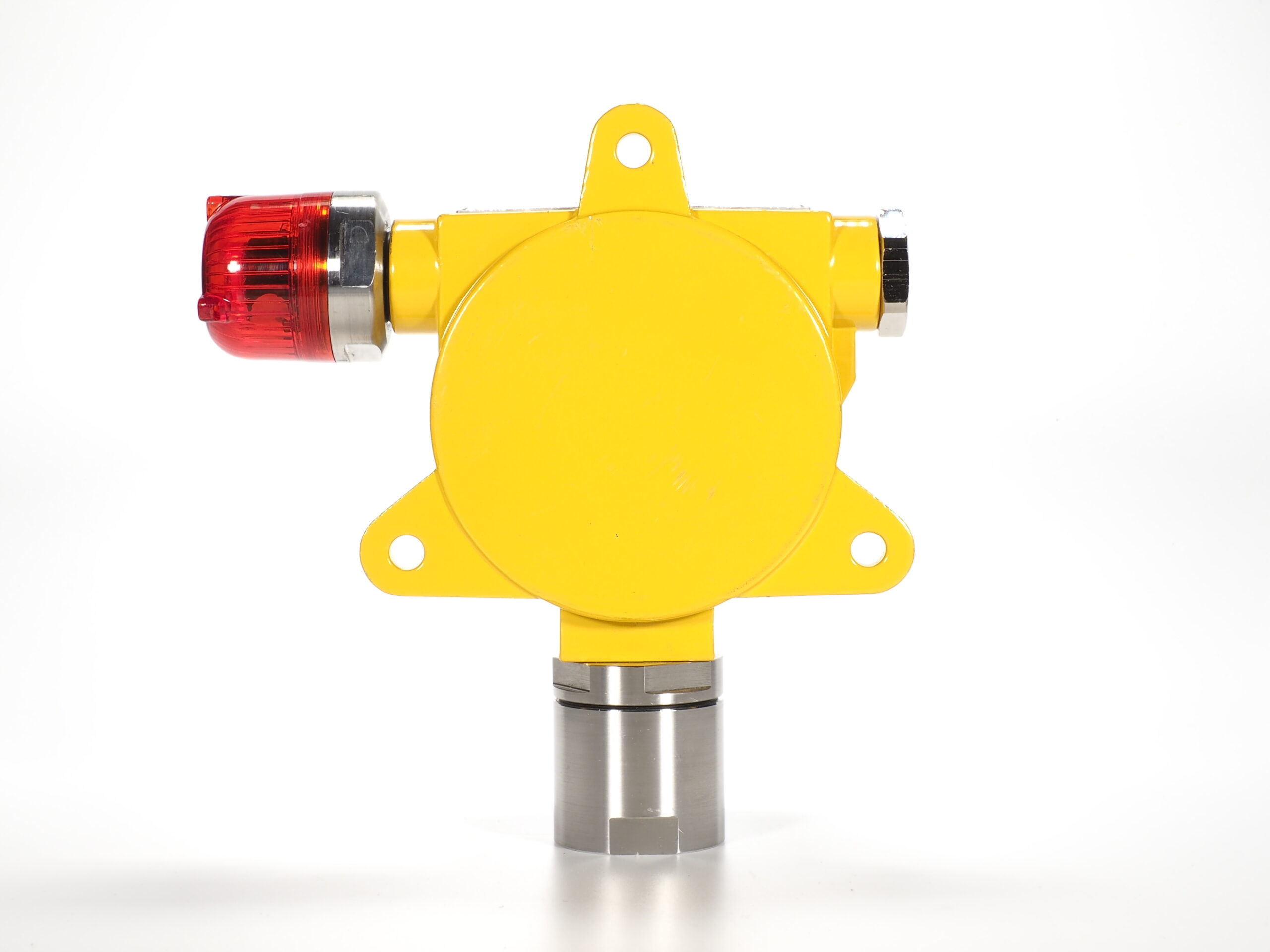

Одноканальный контроль для промышленного объекта
СТА‑К1 непрерывно контролирует концентрацию выбранного вещества в воздухе рабочей зоны и передаёт сигнал в систему автоматизации. Модификация подбирается под вещество, диапазон и условия объекта.
Модификации под газы, пары, кислоты и щёлочи
В числе доступных модификаций СТА‑К1 — решения для контроля токсичных и горючих газов, кислорода, углекислого газа, летучих органических соединений, кислот и едких щелочей. Для коррозионно-активных сред предусмотрено исполнение в корпусе из нержавеющей стали.
H₂SCOCH₄O₂CO₂SO₂NONO₂HCNPH₃Cl₂HClH₂SO₄HNO₃CH₃COOHЕдкие щёлочиO₃ЛОС
Важно: конкретная модификация настраивается на одно выбранное вещество и заданный диапазон измерений. Полный перечень доступных веществ и исполнений приведён в Описании типа средств измерений ГРСИ № 96393‑25.
Примеры доступных конфигураций
Точный диапазон измерений и тип сенсора определяются контролируемым веществом, условиями эксплуатации и выбранной модификацией прибора.
| Вещество | Диапазон | Единица | Сенсор |
|---|---|---|---|
| Кислород O₂ | 0–30 | % об. | Электрохимический |
| Метан / сумма углеводородов | 0–100 | % НКПР | Термокаталитический |
| Сероводород H₂S | 0–10; 0–50; 0–100 | млн⁻¹ (ppm) | Электрохимический |
| Оксид углерода CO | 0–10; 0–50; 0–100; 0–500 | млн⁻¹ (ppm) | Электрохимический |
| Аммиак NH₃ | 0–10; 0–50; 0–100; 0–1000 | млн⁻¹ (ppm) | Электрохимический |
Технический источник: описание типа средств измерений ГРСИ № 96393‑25. Полная конфигурация уточняется при подборе.
Что получает заказчик
Сигналы для АСУ ТП
4–20 мА, HART, RS‑485 (Modbus) и релейные выходы для интеграции в систему объекта.

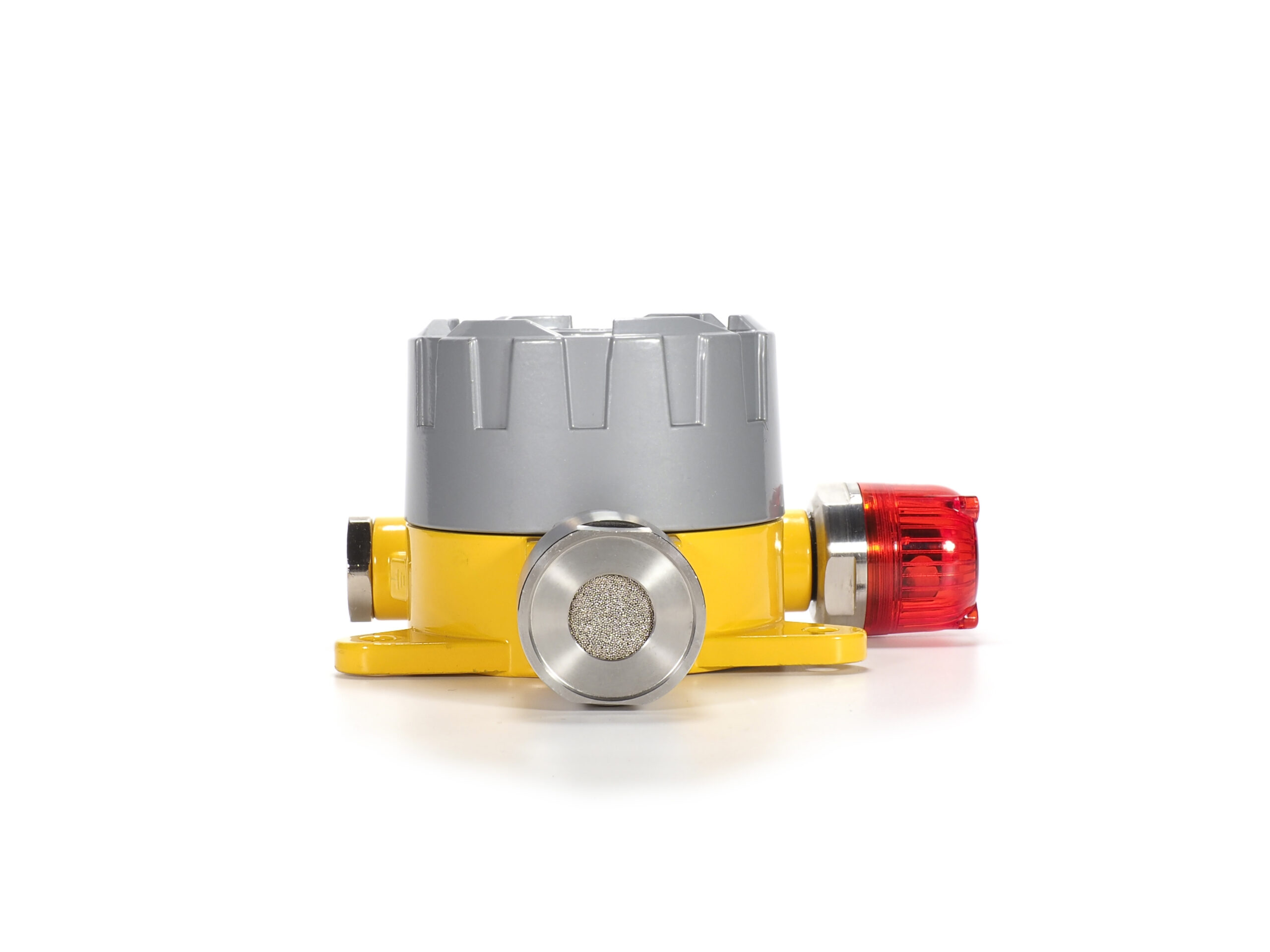

Замена сенсора на объекте
Сменный сенсор можно заменить по месту установки без отправки прибора на завод.
Работа в сложном климате
Температурный диапазон от −45 до +60 °C; исполнение от −60 °C доступно опционально.
Удобная настройка
Доступ к настройкам и калибровке через ИК‑пульт и HART. Bluetooth — опционально.
Импортозамещение
Подбор российского аналога с учётом требований к сигналам, интерфейсам и условиям эксплуатации.
Сервис производителя
Подбор, документация, гарантийное и послегарантийное обслуживание оборудования СТА.
Основные характеристики СТА‑К1
- Количество каналов
- 1
- Степень защиты
- IP67
- Выходные сигналы
- 4–20 мА, HART, RS‑485 (Modbus), релейные выходы
- Схема подключения
- двух-, трёх- или четырёхпроводная
- Питание
- 17–30 В постоянного тока; 220 В переменного тока
- Потребляемая мощность
- не более 4 Вт
- Температура
- от −45 до +60 °C; от −60 °C опционально
- Влажность
- до 98%, без конденсации
- Габариты
- 195 × 180 × 100 мм
- Взрывозащита
- 1Ex db ia IIC T4 Gb X
Доступные типы сенсоров
Электрохимические
Для токсичных газов и кислорода.
ПодробнееТермокаталитические
Для горючих газов и контроля НКПР.
ПодробнееИнфракрасные
Для углеводородов и CO₂.
ПодробнееФотоионизационные
Для летучих органических соединений.
ПодробнееПолупроводниковые
Для отдельных веществ и диапазонов.
ПодробнееСенсоры являются сменными элементами; их ресурс зависит от определяемого вещества и условий эксплуатации. Средний срок службы газоанализатора — 15 лет.

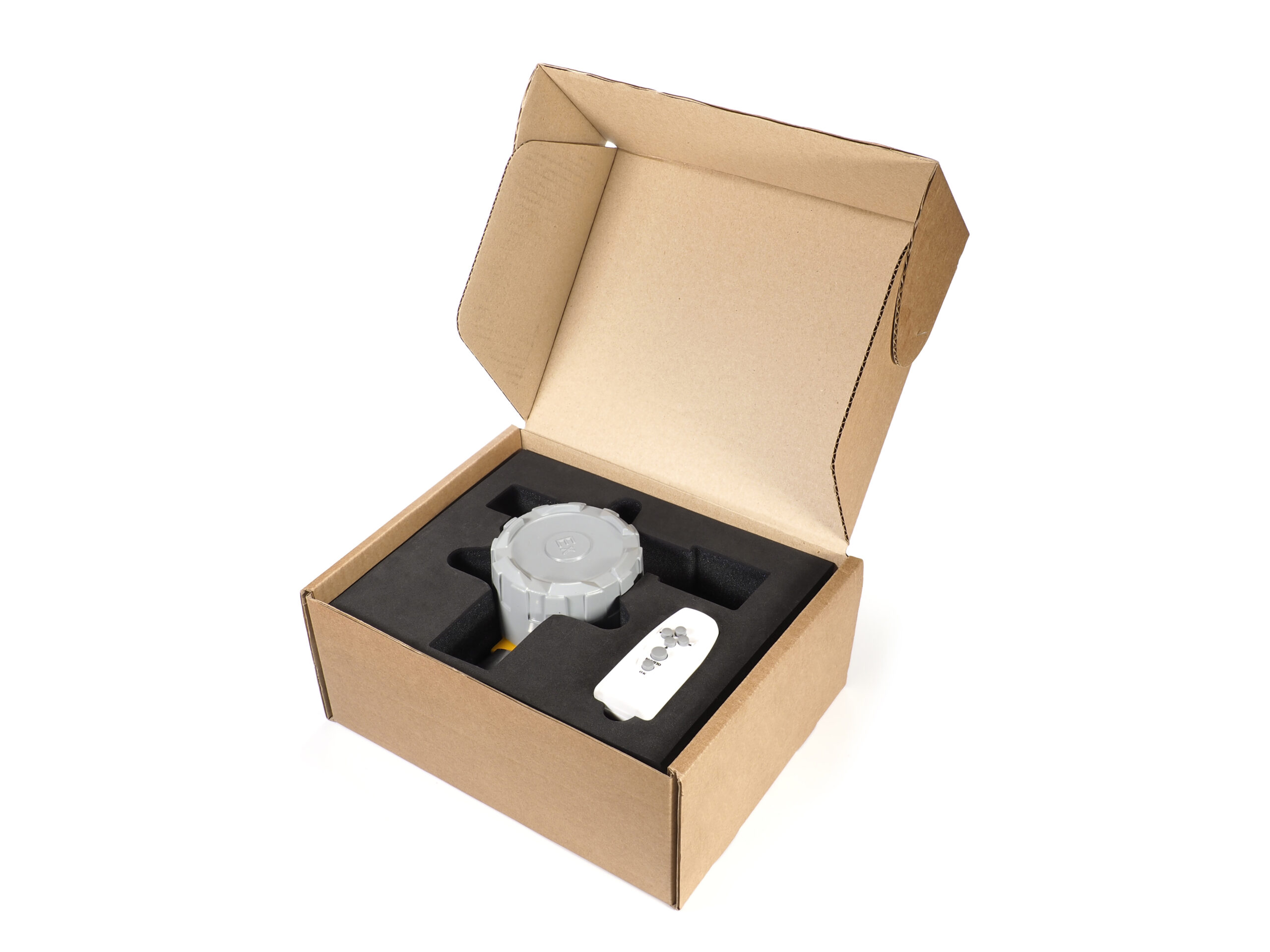

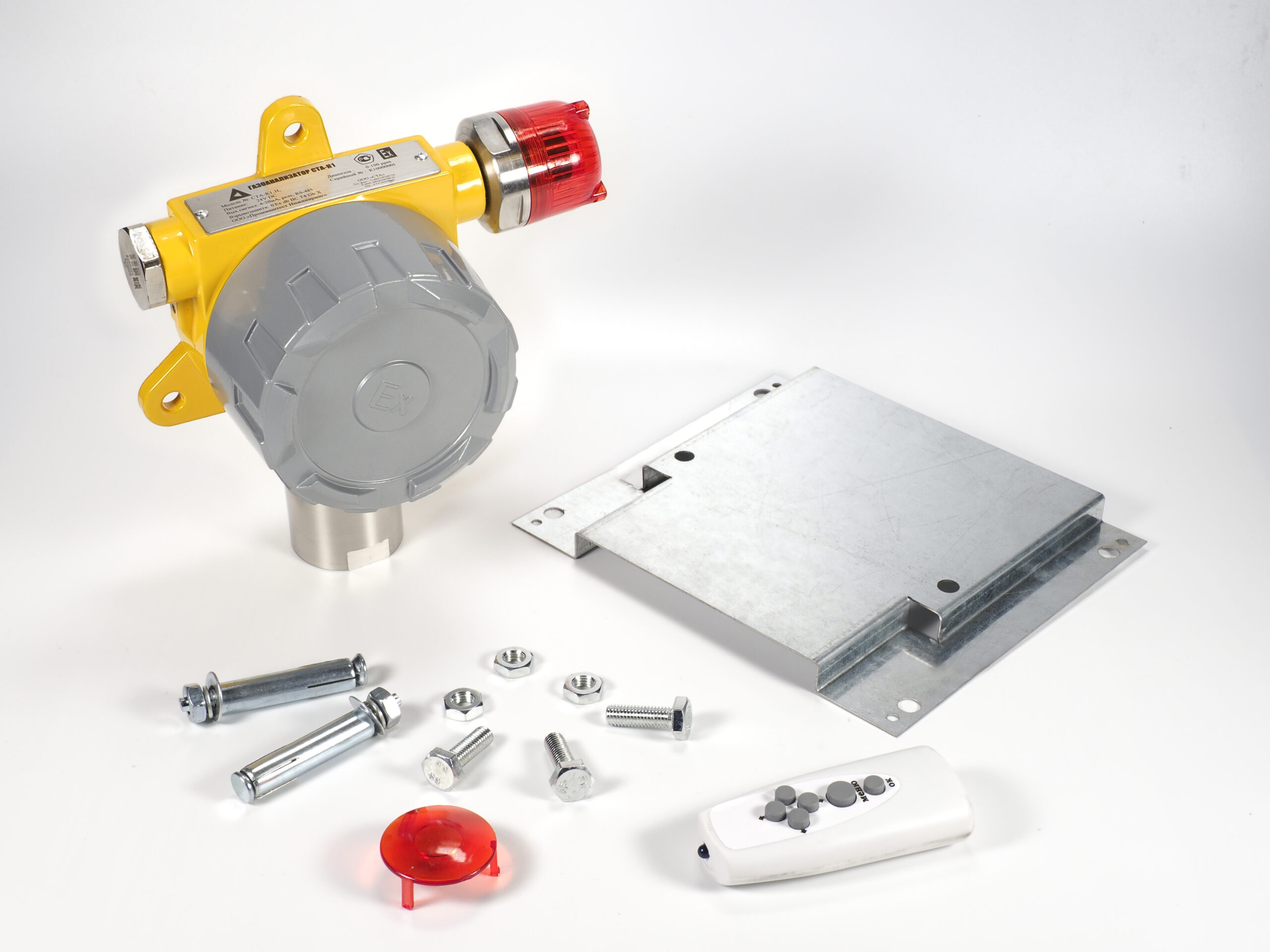

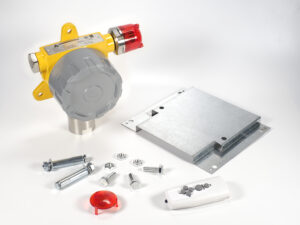

Что входит в комплект
- Газоанализатор СТА‑К1
- Кабельный ввод М20 × 1,5

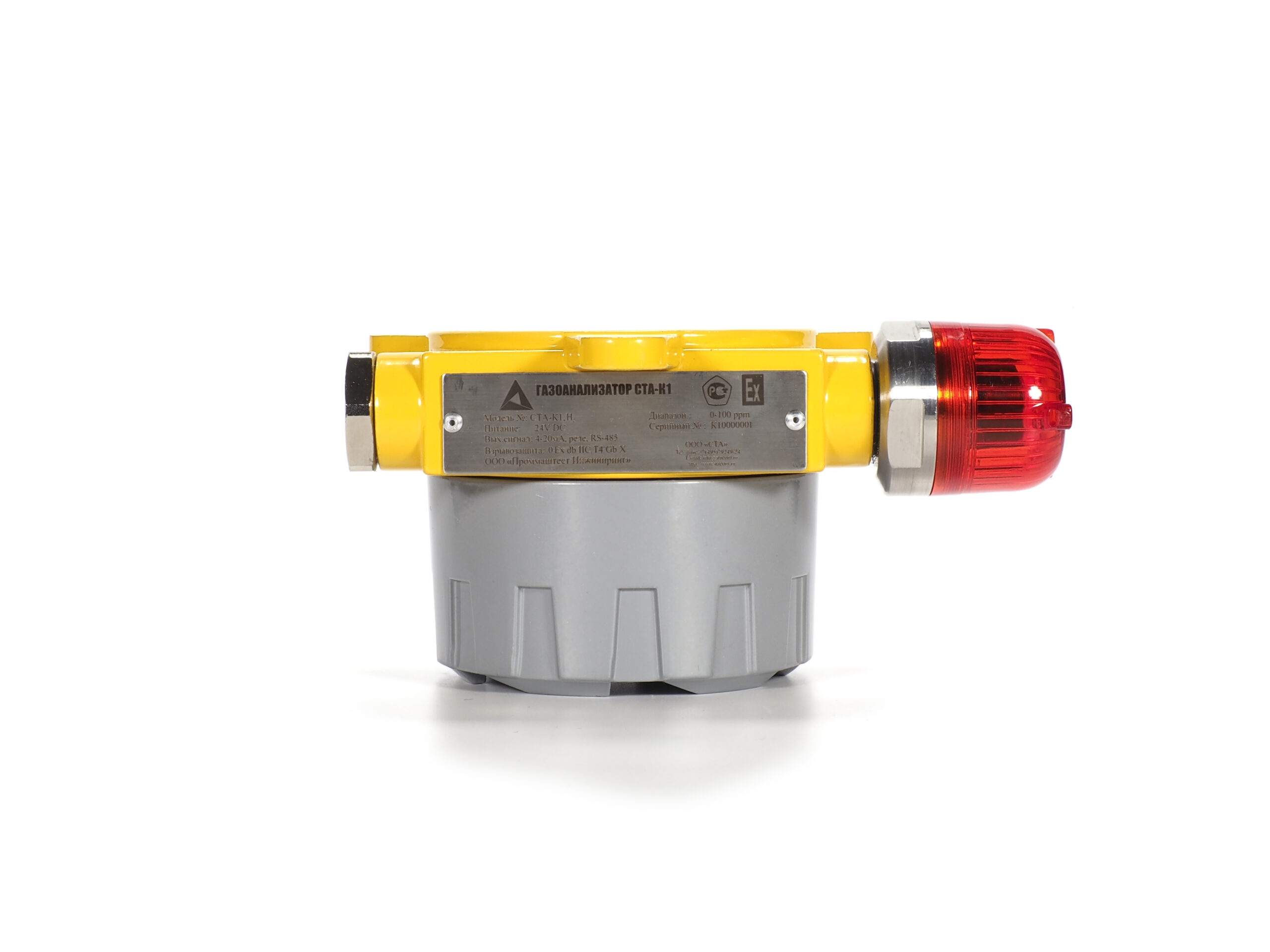

- Маркировочная табличка
- Монтажный кронштейн
- Светозвуковой оповещатель
- ИК‑пульт
- Руководство по эксплуатации
- Паспорт прибора
Поставка
Прибор и монтажные принадлежности
Фактический состав комплекта и дополнительные принадлежности определяются выбранным исполнением и задачами объекта.
Эксплуатационные документы
Что важно определить
- Контролируемое вещество и требуемый диапазон
- Количество точек и каналов измерения
- Категория зоны и условия установки
- Требуемые выходные сигналы и интеграция
Частые вопросы
Как выбрать модель по числу точек и компонентов?+
СТА‑К1 выбирают для одной точки и одного контролируемого компонента. Для локального дисплея или нескольких компонентов инженер предложит другую модель серии.
Есть ли исполнение СТА‑К1 для кислот и щелочей?+
Да. Доступны исполнения для контроля кислот и едких щелочей, в том числе в коррозионностойком корпусе из нержавеющей стали. Конкретное вещество, диапазон и конфигурация подтверждаются по Описанию типа при подборе.
Можно ли подключить газоанализатор к АСУ ТП?+
Да. Доступны 4–20 мА, HART, RS‑485 Modbus и релейные выходы. Конкретный набор задаётся исполнением прибора.
Как определить нужный сенсор и диапазон?+
Нужны название вещества, ожидаемая концентрация, единица измерения и условия среды. По этим данным инженер подберёт принцип измерения и диапазон.
Какие данные нужны для подбора?+
Укажите вещество, диапазон, температуру, влажность, категорию зоны, питание, требуемые сигналы и особенности монтажа.
Можно ли приложить техническое задание?+
Да. Техническое задание можно передать инженеру при обращении — это ускорит выбор исполнения и подготовку предложения.
