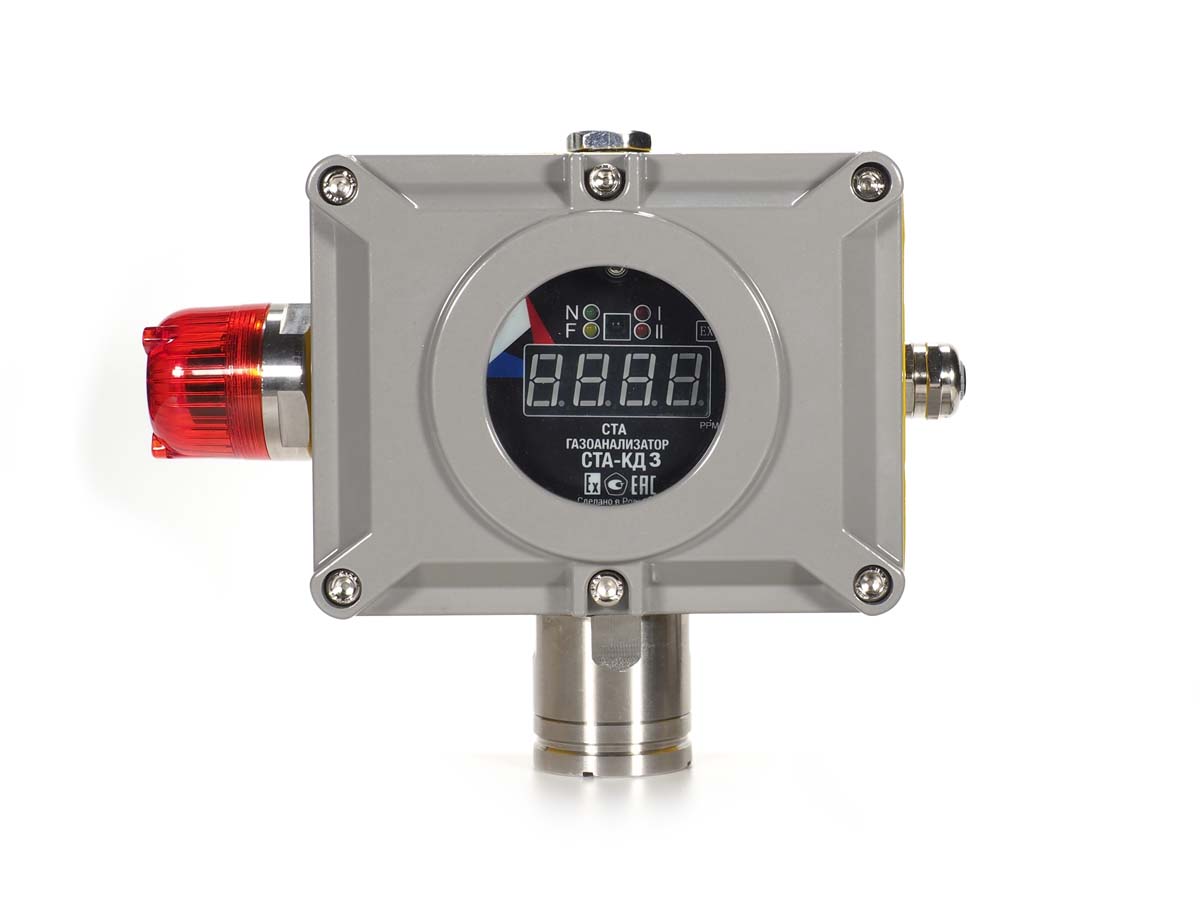

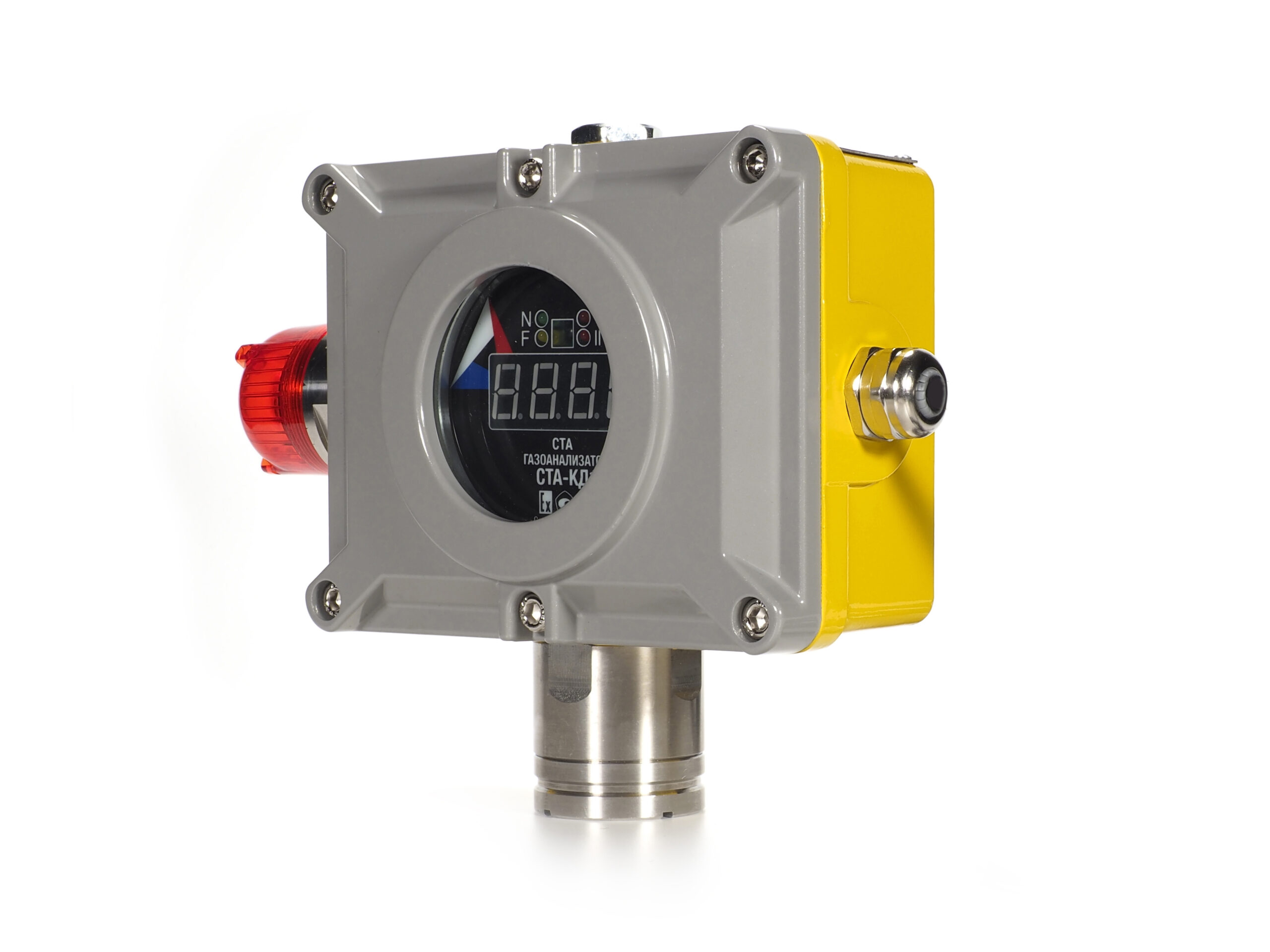

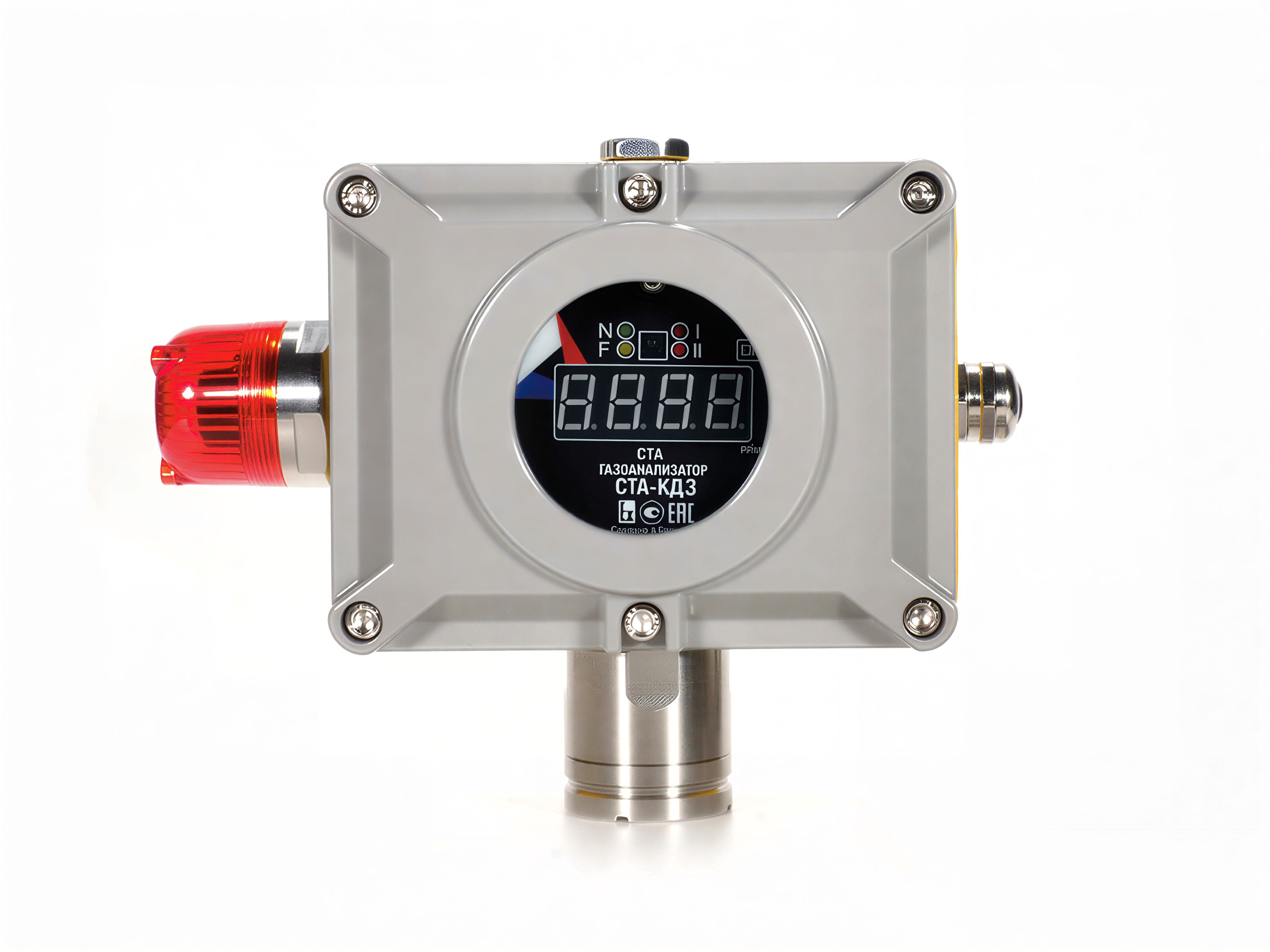

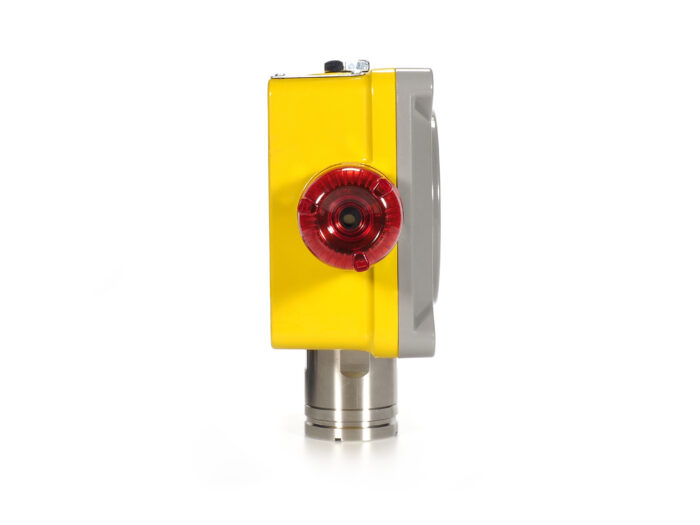

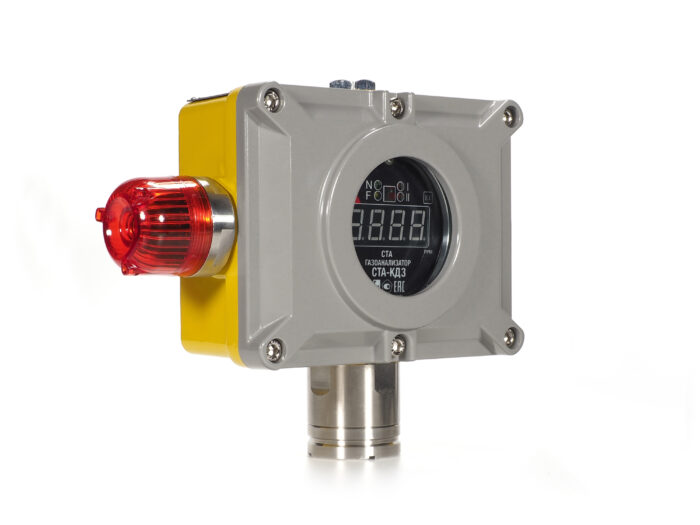

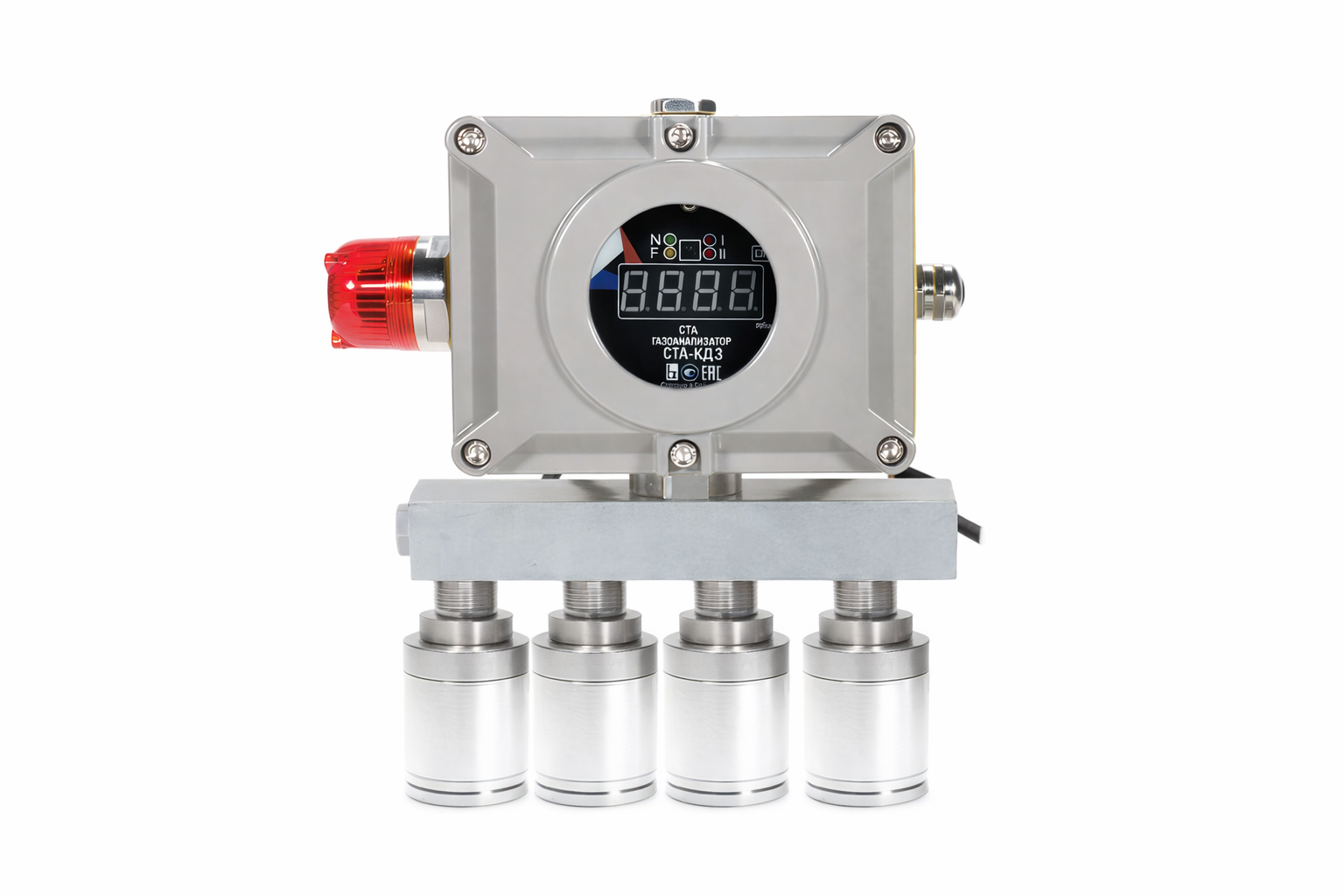

Многокомпонентный контроль в одном корпусе
СТА‑КД3 одновременно контролирует от одного до четырёх выбранных компонентов, отображает результаты на встроенном дисплее и формирует предупредительную сигнализацию по настраиваемым порогам. Конфигурация определяется веществами, диапазонами и условиями установки.
Модификации под разные газы и пары
Для каждого канала СТА‑КД3 подбирается сенсор и диапазон измерений. Конкретное сочетание компонентов подтверждается инженером при конфигурировании прибора.
H₂SCl₂HClSO₂O₃NONO₂HCNPH₃O₂COCO₂CH₄ЛОС
Важно: конкретная модификация настраивается на одно выбранное вещество и заданный диапазон измерений. Полный перечень доступных веществ и исполнений приведён в Описании типа средств измерений ГРСИ № 96393‑25.
Примеры доступных конфигураций
Точный диапазон измерений и тип сенсора определяются контролируемым веществом, условиями эксплуатации и выбранной модификацией прибора.
| Вещество | Диапазон | Единица | Сенсор |
|---|---|---|---|
| Кислород O₂ | 0–30 | % об. | Электрохимический |
| Метан / сумма углеводородов | 0–100 | % НКПР | Термокаталитический |
| Сероводород H₂S | по выбранной модификации | млн⁻¹ (ppm) | Электрохимический |
| Оксид углерода CO | по выбранной модификации | млн⁻¹ (ppm) | Электрохимический |
| Диоксид углерода CO₂ | по выбранной модификации | % об. / ppm | Инфракрасный |
Технический источник: описание типа средств измерений ГРСИ № 96393‑25. Сочетание компонентов и диапазоны уточняются при подборе.
Что получает заказчик
До четырёх каналов
Одновременный контроль от одного до четырёх выбранных компонентов в одном корпусе и одной точке установки.
Пороговая сигнализация
Настраиваемые пороги 1 и 2, а также сигнал неисправности для передачи состояния оборудования.
Интеграция с АСУ ТП
4–20 мА, RS‑485 (Modbus) и релейные выходы для включения прибора в систему объекта.
Замена сенсоров на объекте
Сменные сенсоры можно обслуживать по месту установки без отправки всего прибора на завод.
Работа в сложном климате
Температурный диапазон от −45 до +60 °C и степень защиты корпуса IP67.
Сервис производителя
Подбор, документация, гарантийное и послегарантийное обслуживание оборудования СТА.
Основные характеристики СТА‑КД3
- Количество каналов
- от 1 до 4
- Локальная индикация
- цифровой дисплей
- Степень защиты
- IP67
- Выходные сигналы
- 4–20 мА, RS‑485 (Modbus), релейные выходы
- Схема подключения
- трёхпроводная
- Питание
- 17–30 В постоянного тока; 220 В переменного тока
- Потребляемая мощность
- не более 4 Вт
- Температура
- от −45 до +60 °C
- Влажность
- до 98%, без конденсации
- Атмосферное давление
- от 80 до 120 кПа
- Габариты
- 190 × 230 × 90 мм
- Средний срок службы
- 12 лет
- Средняя наработка на отказ
- 35 000 ч
- Взрывозащита
- 1Ex db ia IIC T3 Gb X
Доступные типы сенсоров
Электрохимические
Для токсичных газов и кислорода.
ПодробнееТермокаталитические
Для горючих газов и контроля НКПР.
ПодробнееИнфракрасные
Для углеводородов и CO₂.
ПодробнееФотоионизационные
Для летучих органических соединений.
ПодробнееПолупроводниковые
Для отдельных веществ и диапазонов.
ПодробнееДля каждого канала тип сенсора выбирается по веществу и диапазону. Ресурс сенсора зависит от контролируемого вещества и условий эксплуатации.

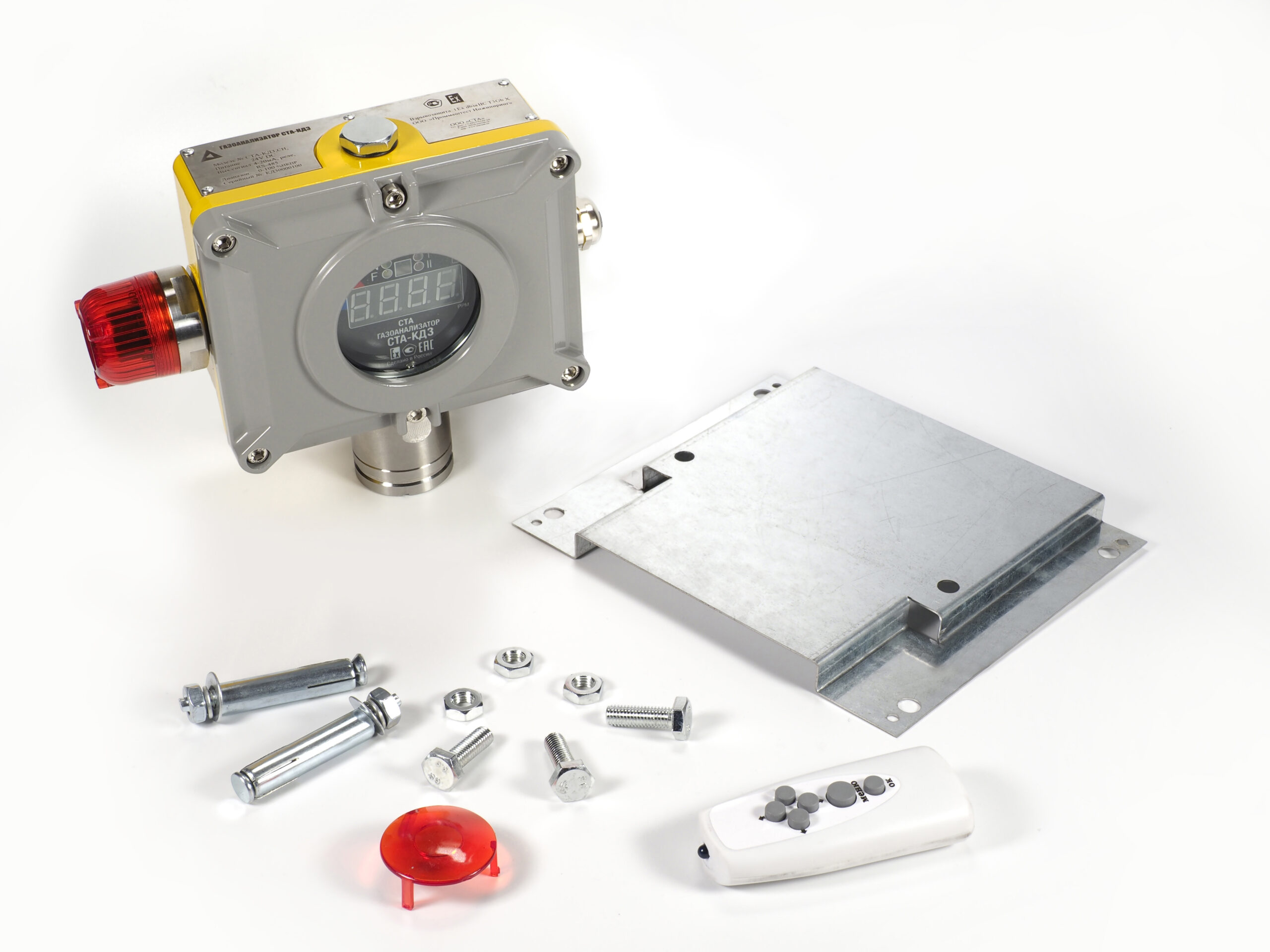

Что входит в комплект
- Газоанализатор СТА‑КД3

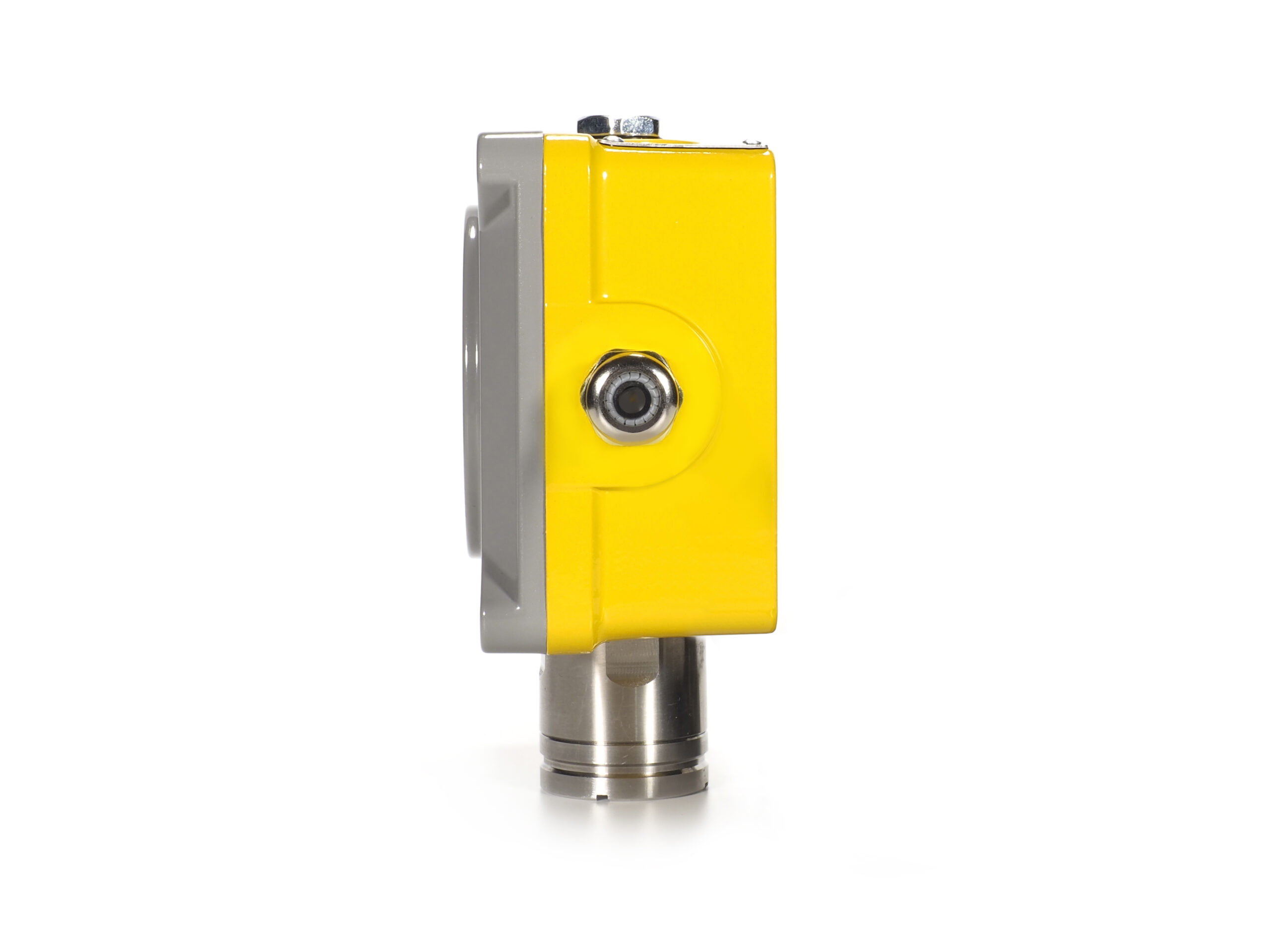

- Кабельный ввод М20 × 1,5

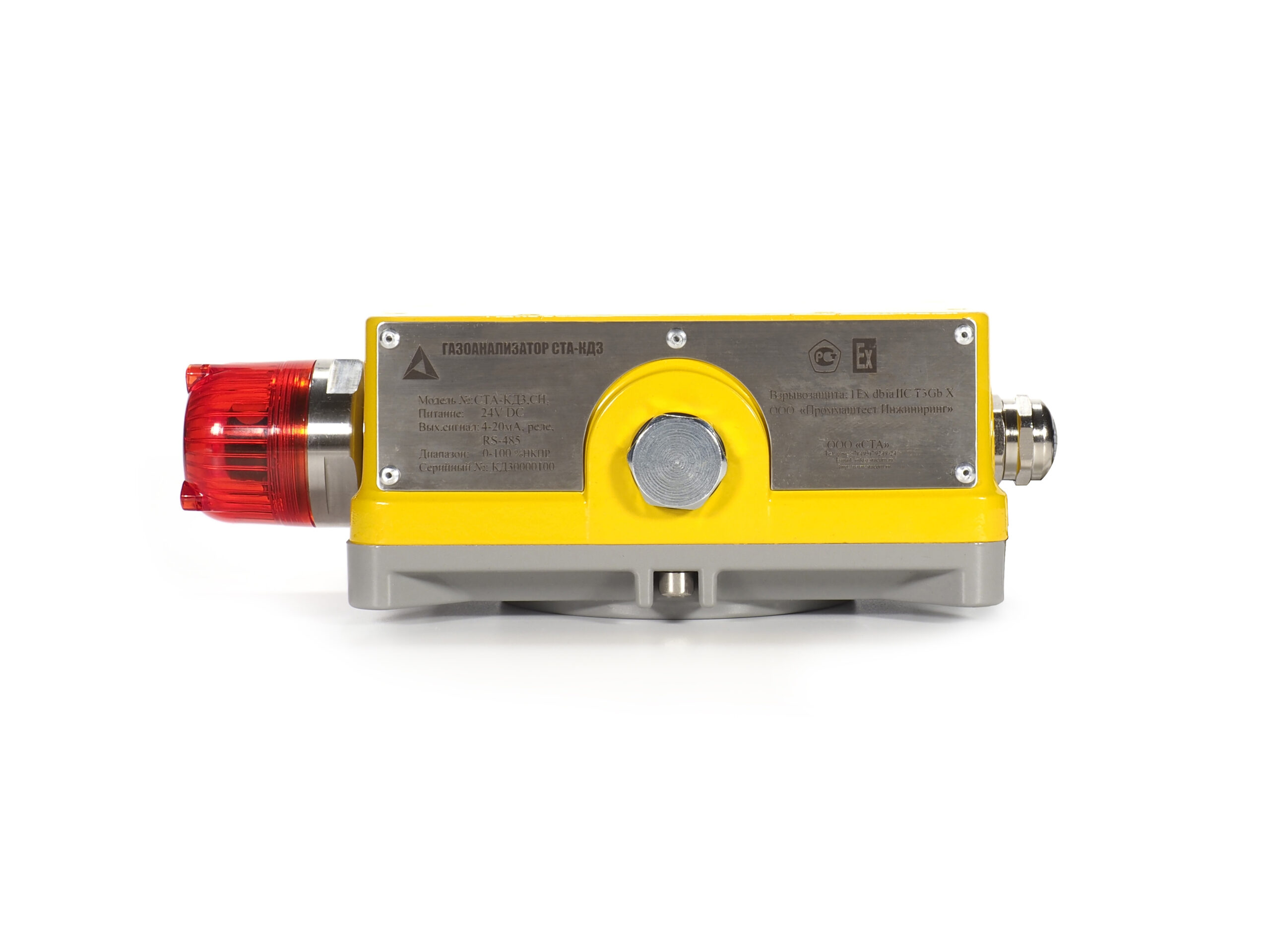

- Маркировочная табличка из нержавеющей стали
- Монтажный кронштейн и крепёж

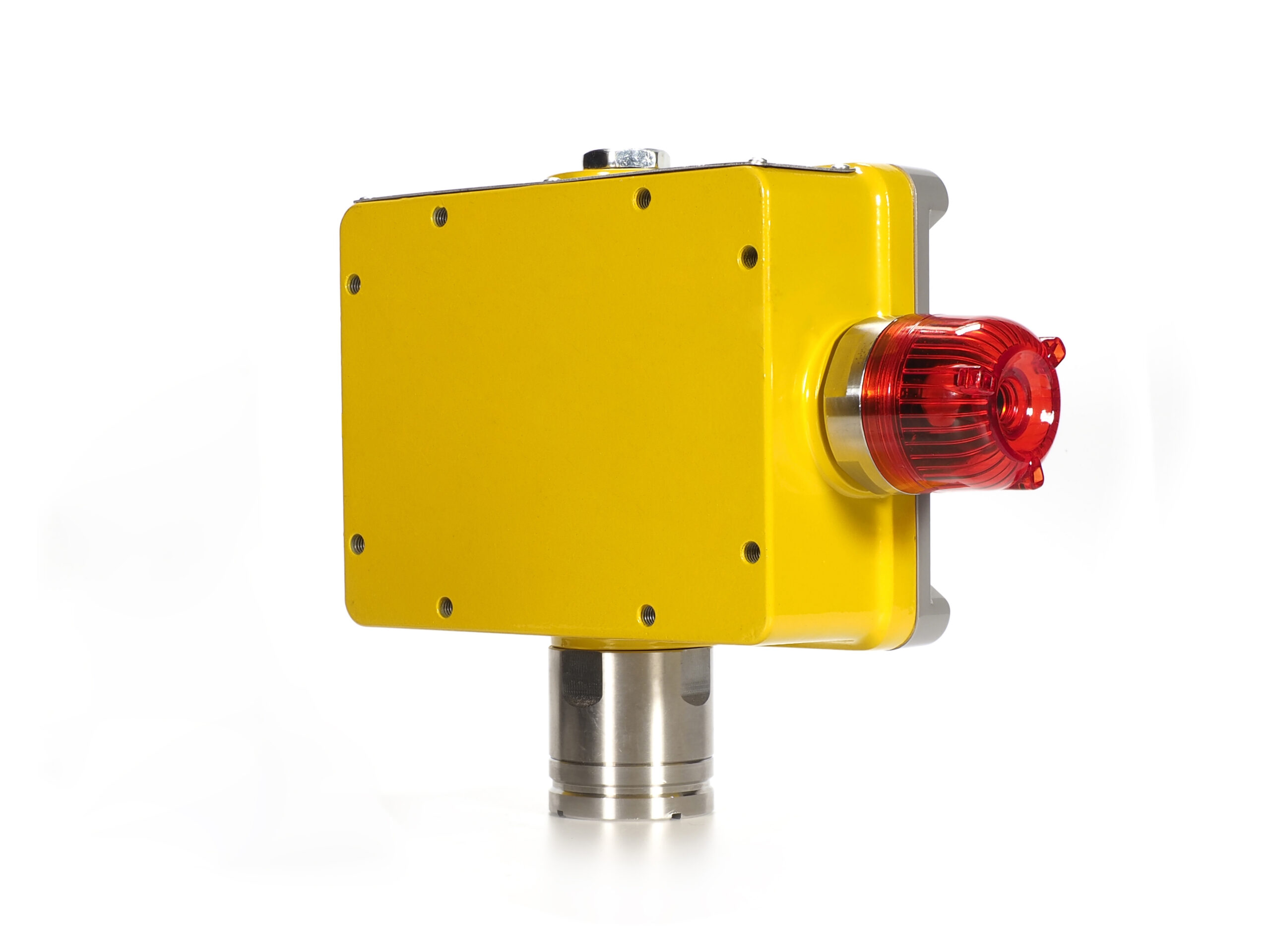

- Свето-звуковой оповещатель
- ИК‑пульт
- Руководство по эксплуатации
- Паспорт прибора
Поставка
Прибор и монтажные принадлежности
Фактический состав комплекта и дополнительные принадлежности определяются количеством каналов, выбранными сенсорами и задачами объекта.
Эксплуатационные документы
Что важно определить
- Контролируемые компоненты и диапазоны
- Количество измерительных каналов
- Условия установки и категория зоны
- Выходные сигналы и способ интеграции
Частые вопросы

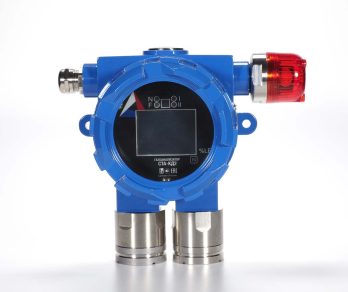

Чем СТА‑КД3 отличается от СТА‑КД2?+
СТА‑КД2 рассчитан на два компонента, а СТА‑КД3 позволяет собрать конфигурацию от одного до четырёх измерительных каналов в одном корпусе.
Можно ли установить разные типы сенсоров?+
Сочетание сенсоров зависит от контролируемых веществ, диапазонов и исполнения прибора. Допустимую конфигурацию подтверждает инженер при подборе.
Можно ли подключить газоанализатор к АСУ ТП?+
Да. Для интеграции доступны токовый выход 4–20 мА, RS‑485 Modbus и релейные выходы. Точный набор подтверждается выбранным исполнением.
Как определить число каналов?+
Нужно определить количество компонентов, которые требуется контролировать одновременно в одной точке. Для конфигурации свыше четырёх каналов инженер предложит системное решение.
Можно ли приложить техническое задание?+
Да. Техническое задание можно передать инженеру при обращении — это ускорит выбор конфигурации и подготовку предложения.
