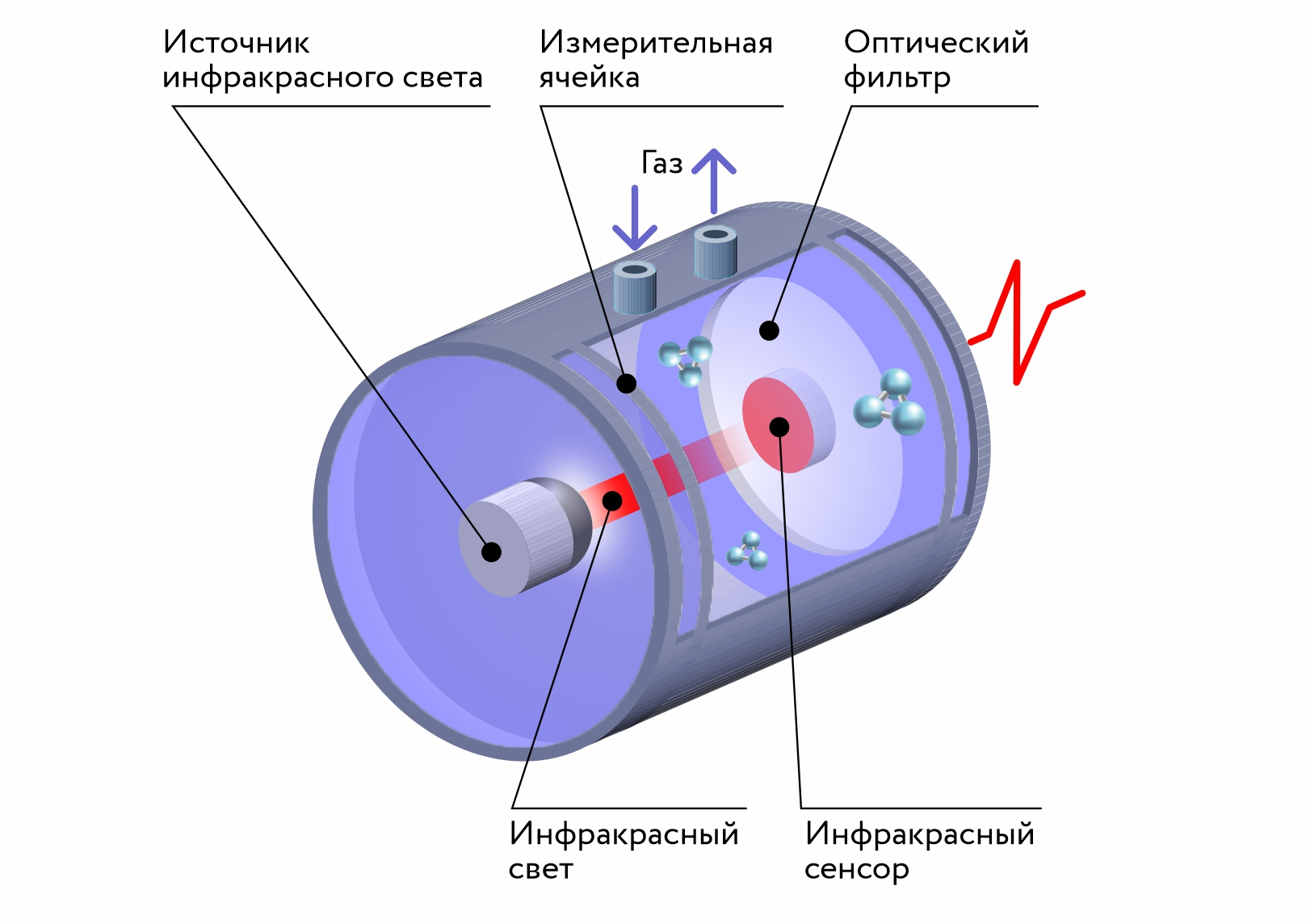

Оптическое измерение концентрации газа
Молекулы целевого газа поглощают определённые участки инфракрасного спектра. Сенсор измеряет ослабление излучения, выполняет линейную обработку и температурную компенсацию, после чего передаёт сигнал о концентрации в газоанализатор или систему управления.
Газы и доступные диапазоны

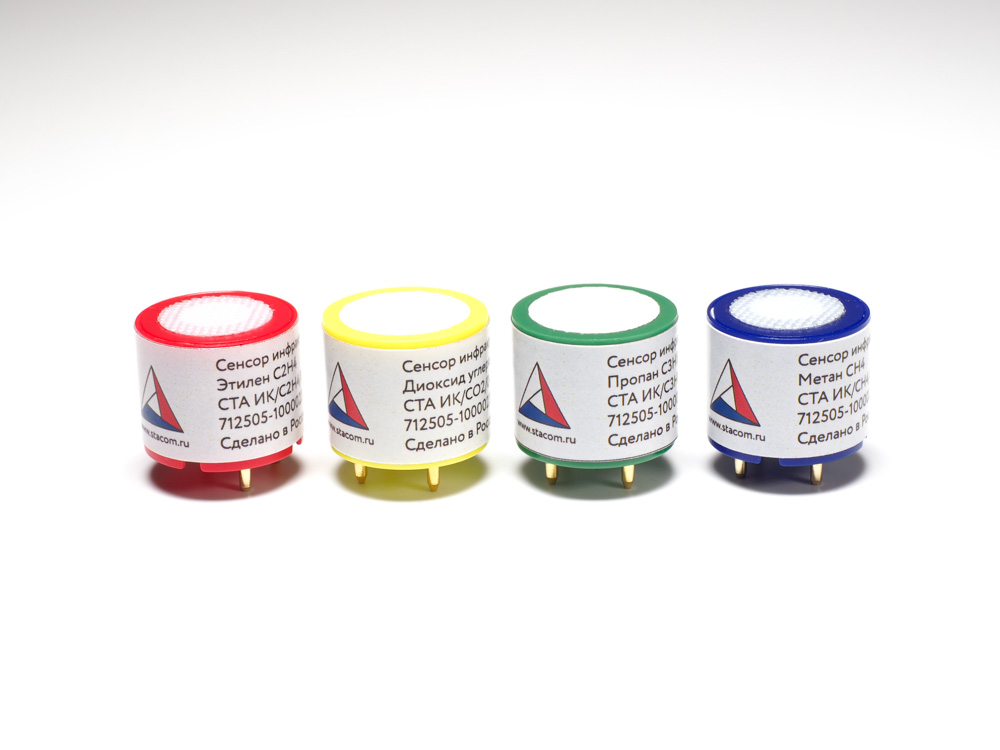

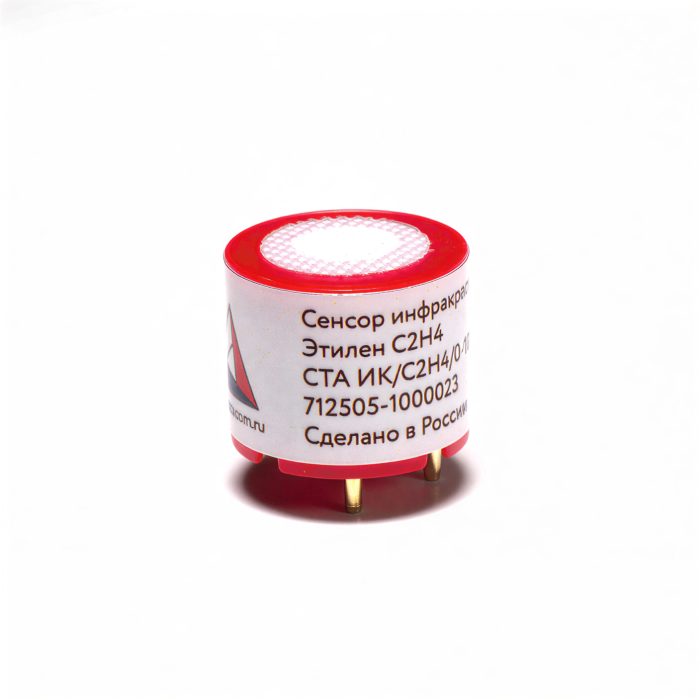

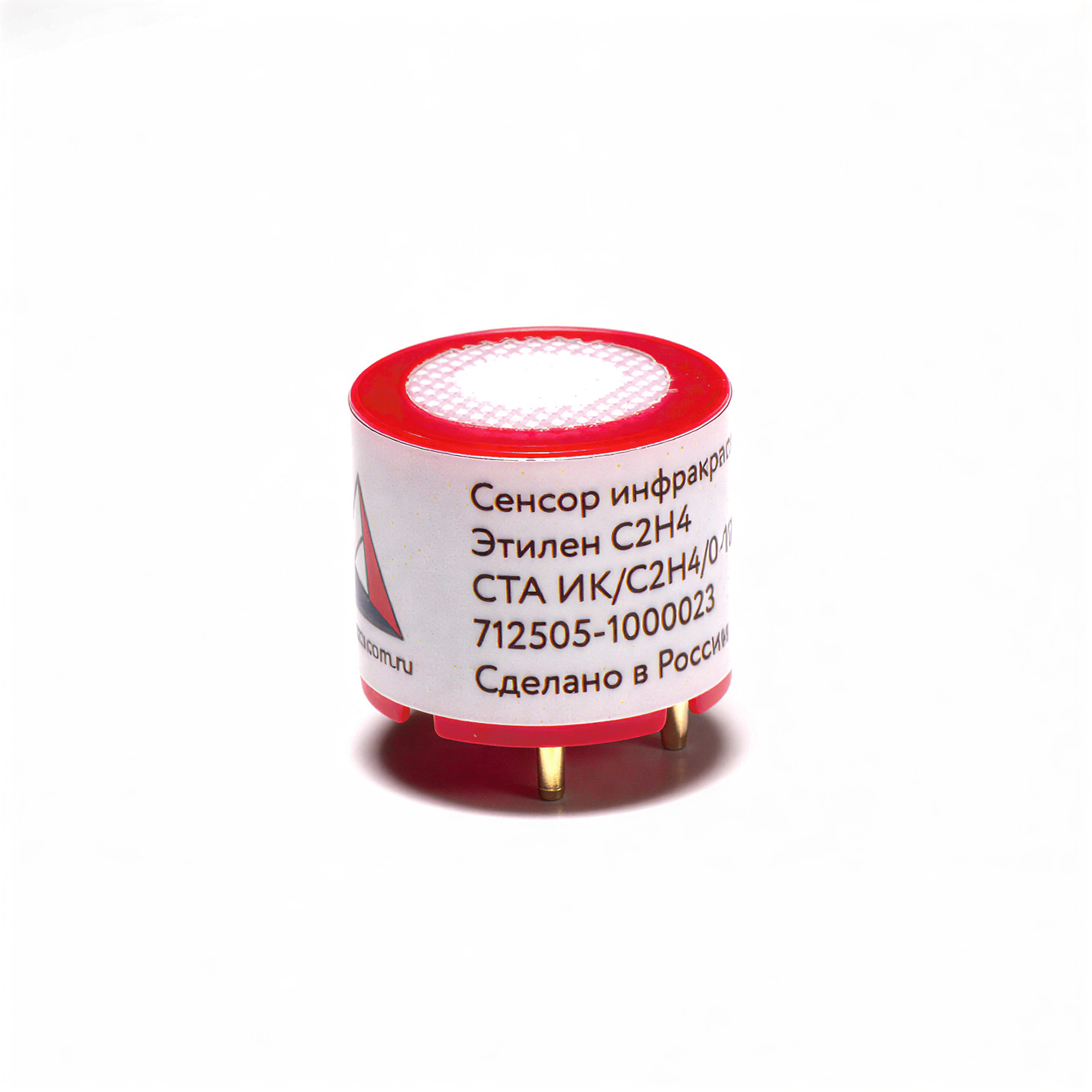

Линейка включает исполнения для горючих газов и углеводородов, углекислого газа, элегаза, фреонов и отдельных специальных веществ.
CH₄C₃H₈C₄H₁₀C₂H₂CO₂SF₆N₂OФреоны
Важно: «Описание типа» относится к газоанализаторам СТА с установленным инфракрасным сенсором. Оно подтверждает параметры измерительного канала готового прибора, но не является паспортом отдельного OEM-сенсора.
Диапазоны измерений в составе приборов СТА
Справочно приводим диапазоны и время установления выходного сигнала для газоанализаторов с ИК-сенсорами по таблице 3 «Описания типа средств измерений» от 11.09.2025.

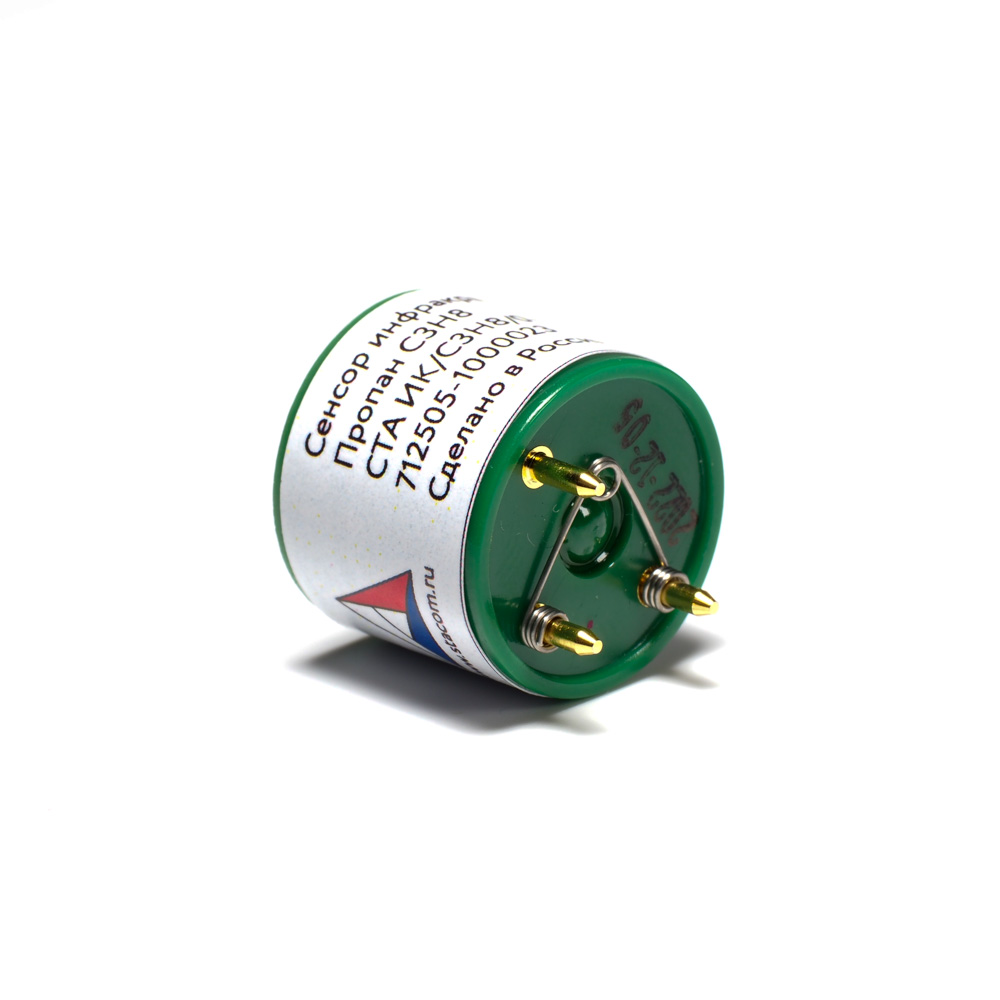

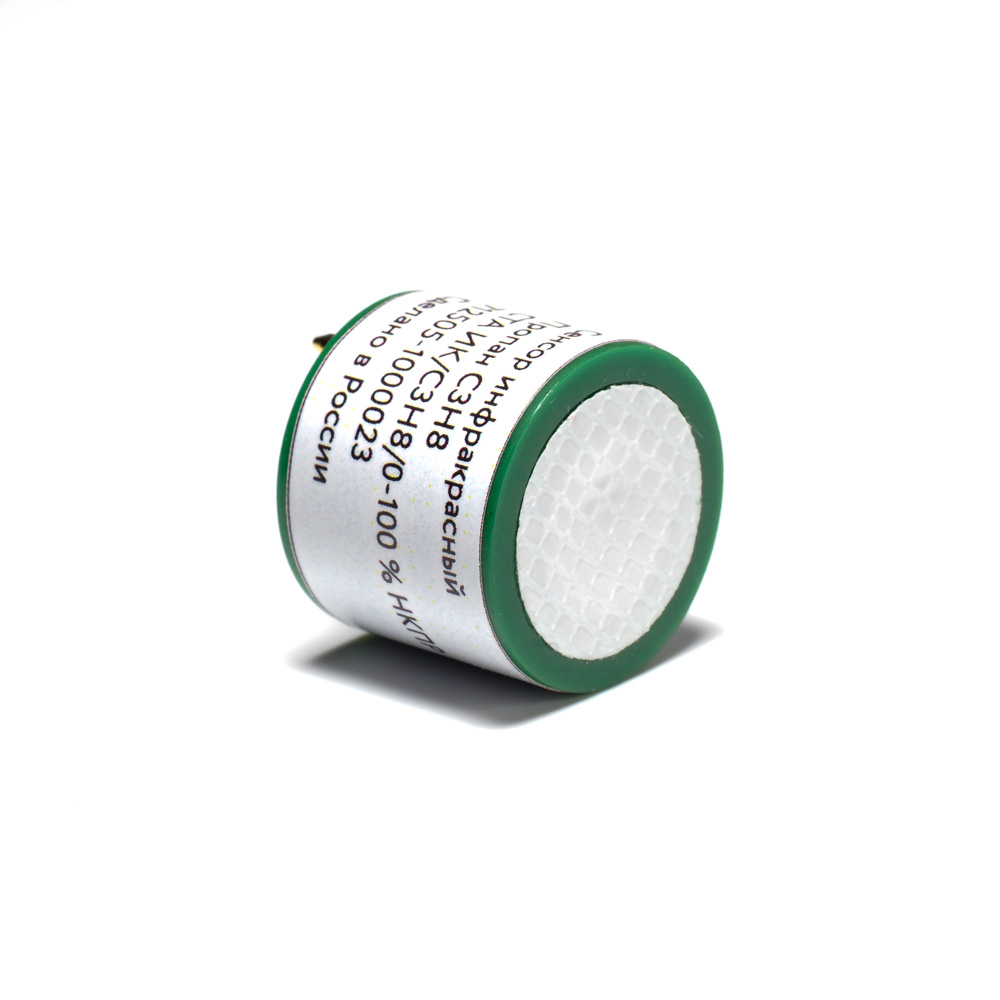

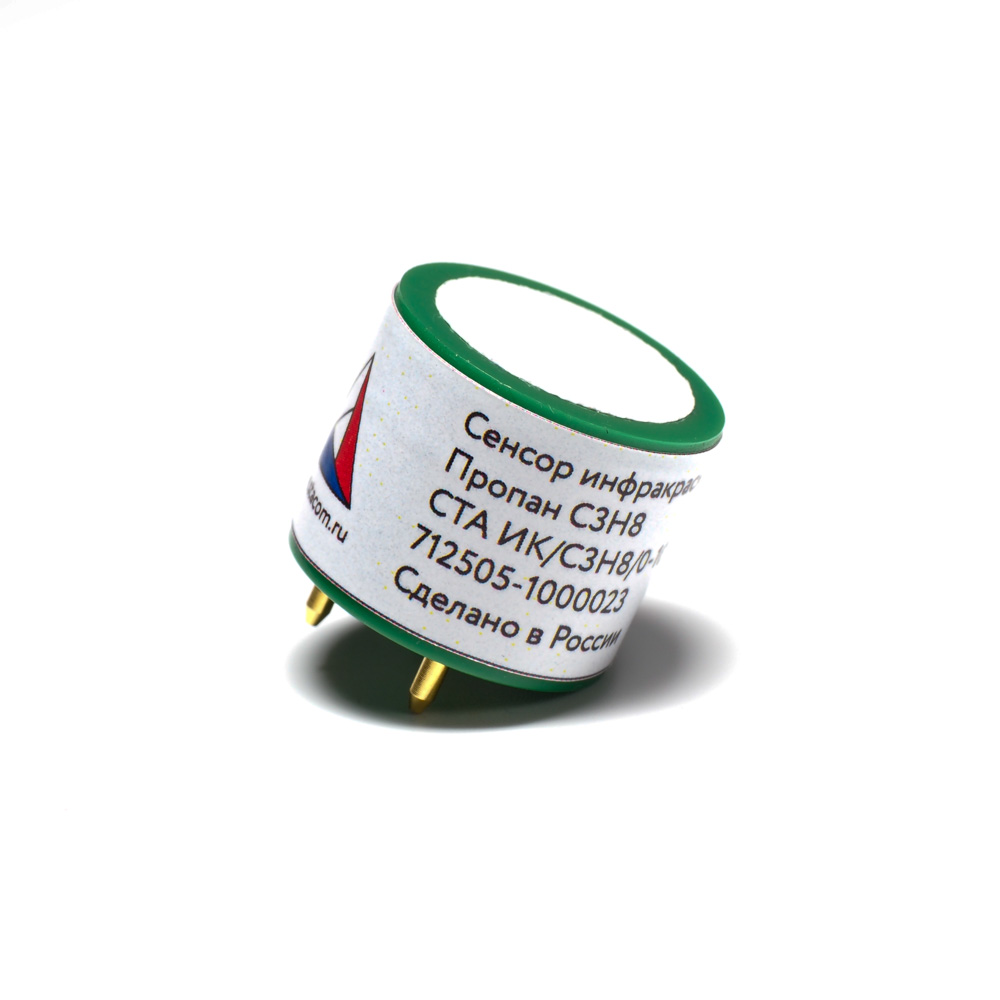

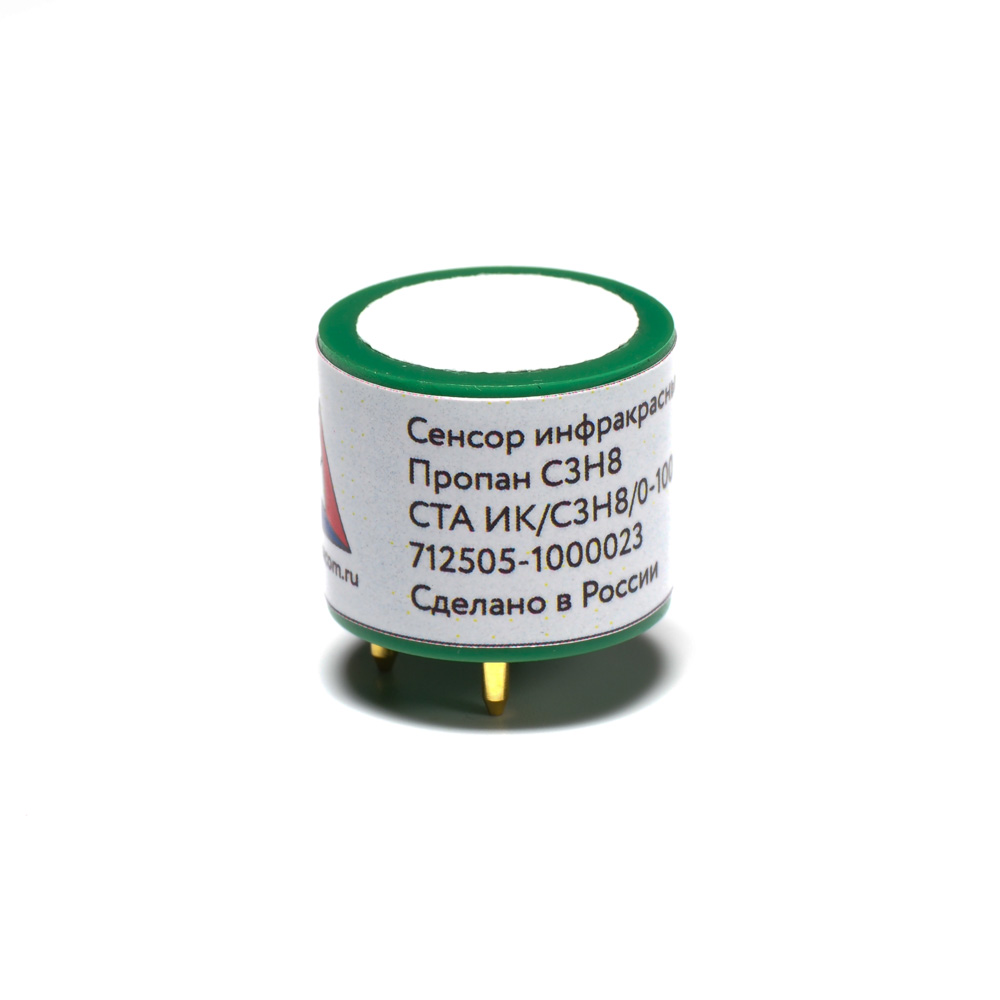

| Компонент | Модификация сенсора | Диапазон измерений | T₀,₉, не более |
|---|---|---|---|
| Метан CH₄ | ИК/CH₄/0-100 | 0–4,4 % об. доли (0–100 % НКПР) | 10 с |
| Метан CH₄ | ИК/CH₄/0-100 % | 0–100 % об. доли | 10 с |
| Пропан C₃H₈ | ИК/C₃H₈/0-100 | 0–1,7 % об. доли (0–100 % НКПР) | 10 с |
| Бутан C₄H₁₀ | ИК/C₄H₁₀/0-50 | 0–0,7 % об. доли (0–50 % НКПР) | 10 с |
| Диоксид углерода CO₂ | ИК/CO₂/0-5000 | 0–0,5 % об. доли | 10 с |
| Диоксид углерода CO₂ | ИК/CO₂/0-100 | 0–100 % об. доли | 10 с |
| Гексафторид серы SF₆ | ИК/SF₆/0-1000 | 0–6057 мг/м³ (0–1000 млн⁻¹) | 15 с |
| Оксид азота (I) N₂O | ИК/N₂O/0-1 | 0–1 % об. доли | 10 с |
Данные относятся к измерительным каналам газоанализаторов с ИК-сенсорами и сверены по таблице 3, листы 6–11. Описание типа средств измерений «Газоанализаторы СТА» от 11.09.2025
Преимущества инфракрасного принципа
Не требует кислорода
Измерение основано на поглощении ИК-излучения и не зависит от наличия кислорода в контролируемой среде.
Защита от отравления
Оптический принцип не подвержен каталитическому отравлению, характерному для некоторых технологий измерения.
Стабильность измерений
Линейная обработка сигнала и температурная компенсация поддерживают стабильность результата.
Два типа выхода
Доступны линейный аналоговый сигнал 0,4–2 В и цифровой интерфейс TTL.
Промышленный корпус
Корпус из нержавеющей стали повышает механическую прочность и экранирование от электромагнитных воздействий.
Интеграция и замена
Компактное исполнение позволяет адаптировать сенсор к газоанализаторам СТА и согласованным приборам других производителей.
Основные технические характеристики
- Принцип измерения
- NDIR, поглощение инфракрасного излучения
- Питание
- 3–5,5 В
- Потребляемый ток
- 70–140 мА
- Аналоговый выход
- 0,4–2 В, линейный
- Цифровой выход
- TTL
- Время прогрева
- 1 минута
- Температура эксплуатации
- от −45 до +60 °C
- Масса
- не более 22 г
- Габаритные исполнения
- 20 × 16,6 × 21,3 мм; 31,5 × 16,6 × 22,4 мм
- Материал корпуса
- нержавеющая сталь
Подтверждающие документы
Что важно определить
- Контролируемое вещество и ожидаемый диапазон концентраций
- Требуемая единица измерения и дискретность
- Температура, влажность и состав фоновой среды
- Питание, тип выходного сигнала и алгоритм обработки
- Габариты посадочного места и модель газоанализатора
Частые вопросы
Чем NDIR-сенсор отличается от термокаталитического?+
NDIR определяет концентрацию по поглощению инфракрасного излучения, не требует кислорода и не подвержен каталитическому отравлению. Выбор принципа зависит от вещества, диапазона и условий эксплуатации.
Можно ли подобрать сенсор для замены импортного аналога?+
Да. Для оценки совместимости нужны модель исходного сенсора, габариты, питание, выходной сигнал, вещество и диапазон измерений.
Какие данные нужны для подбора?+
Сообщите газ, диапазон, единицы измерения, условия среды, питание, требуемый выход и модель оборудования, в которое устанавливается сенсор.
Подходит ли сенсор для среды без кислорода?+
Инфракрасный принцип не требует кислорода для измерения. Допустимость конкретного исполнения для вашей среды подтверждается при инженерном подборе.
Инженерный подбор
Подберём инфракрасный сенсор под вашу задачу
Передайте вещество, диапазон, условия среды, питание и интерфейс. Инженер проверит доступное исполнение и совместимость с оборудованием.
Подобрать ИК-сенсор
