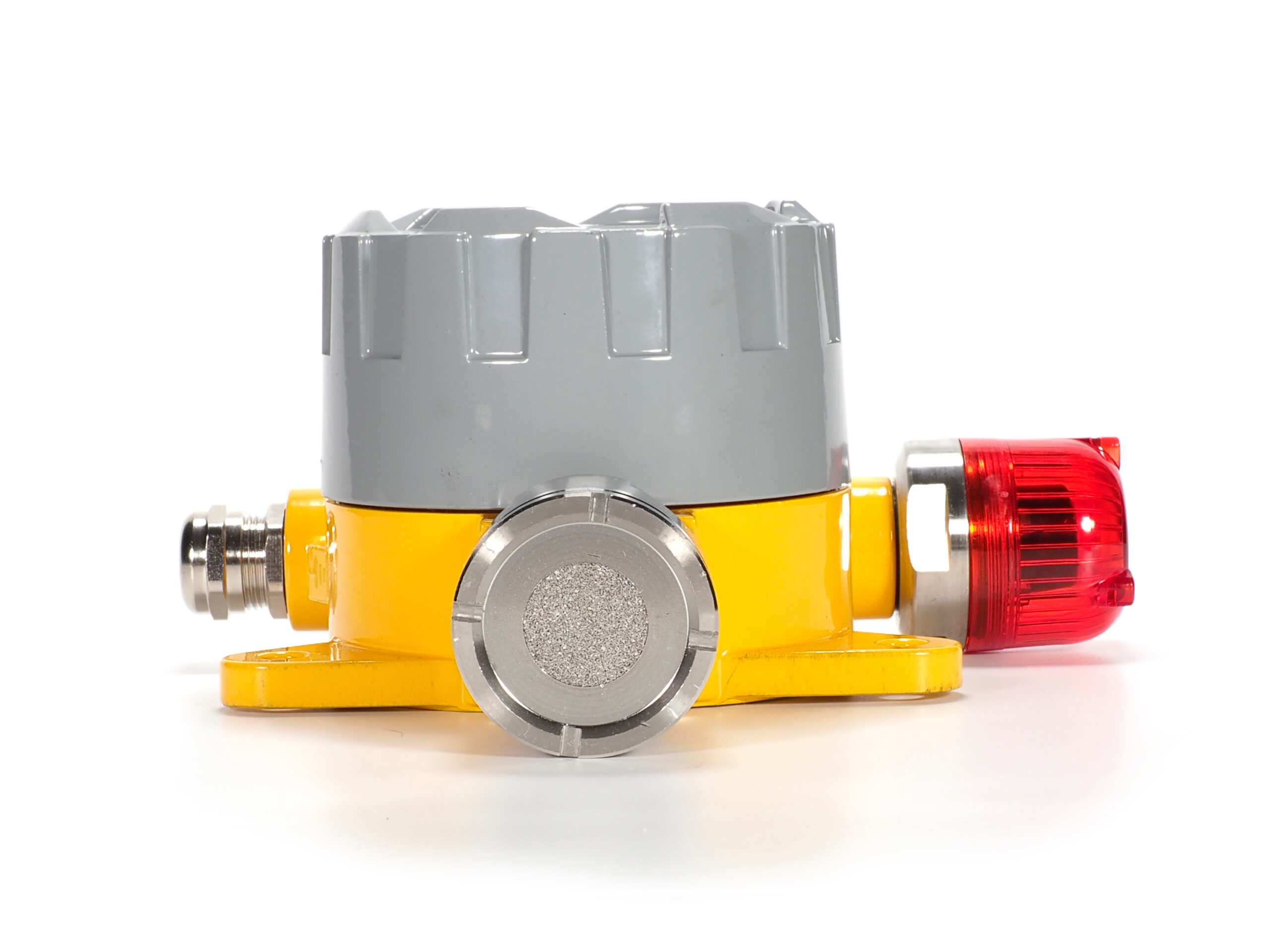

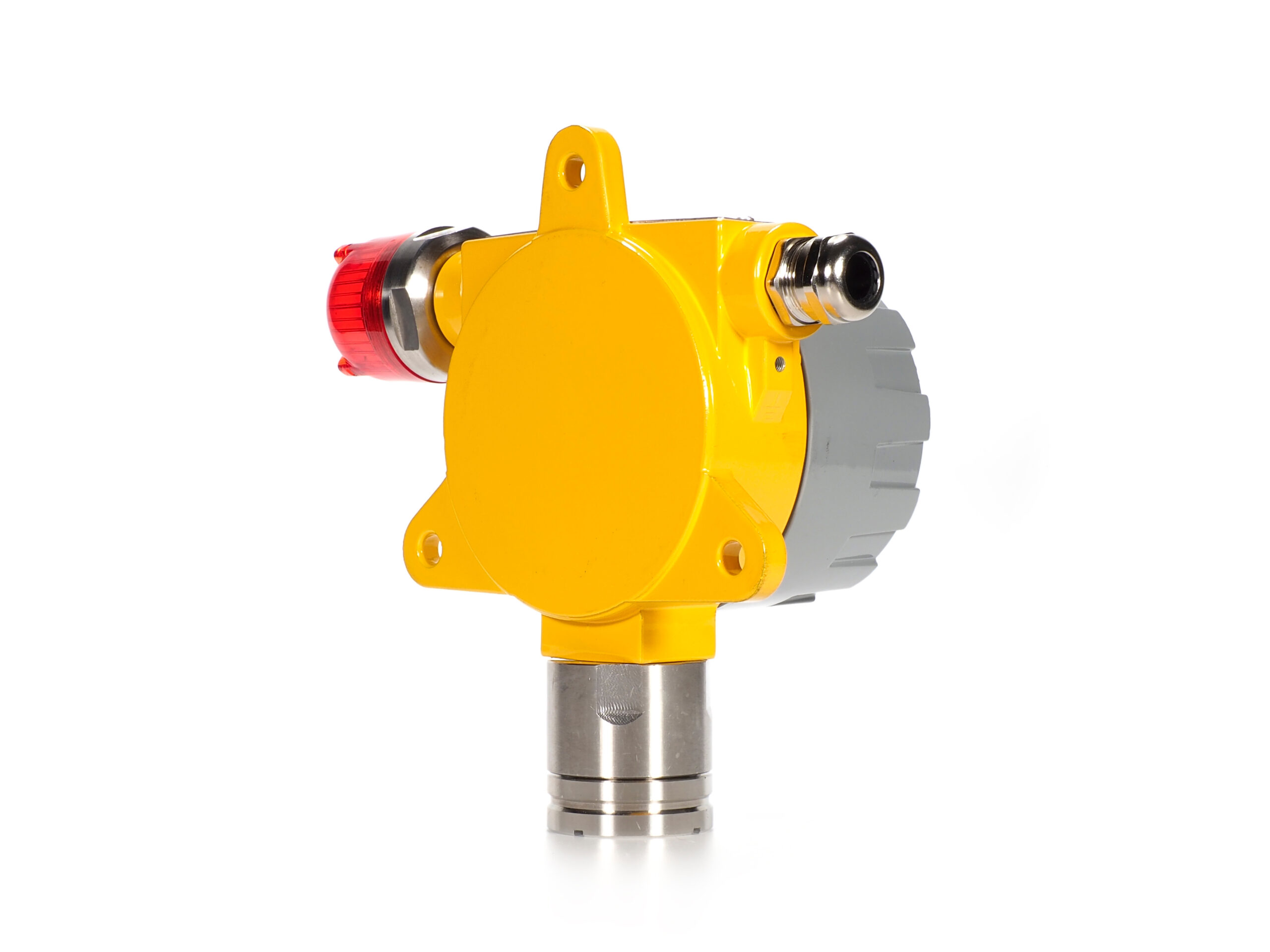

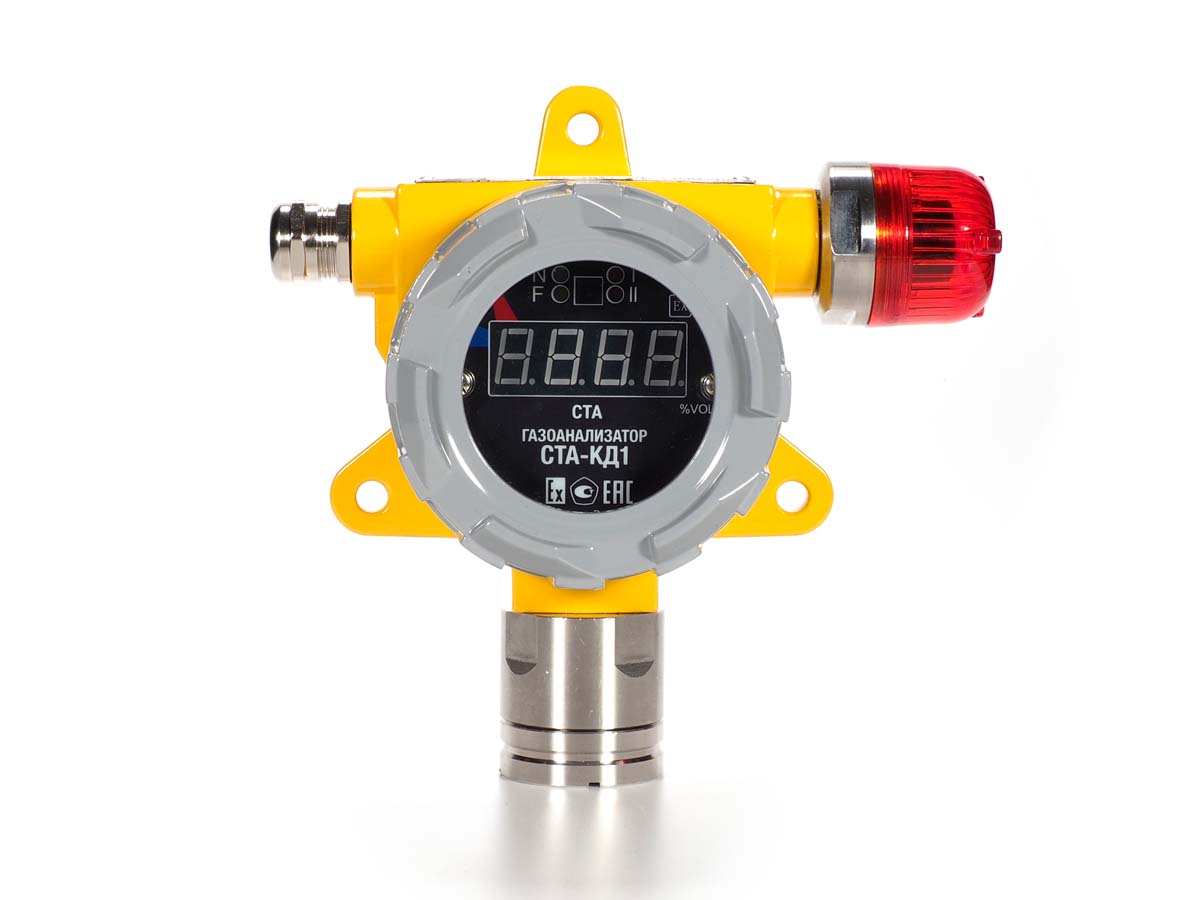

Одноканальный контроль с локальной индикацией
СТА‑КД1 измеряет концентрацию выбранного вещества, показывает результат на встроенном дисплее и передаёт сигналы в систему автоматизации объекта. Модификация подбирается по веществу, диапазону и условиям установки.
Модификации под разные газы и пары
Для СТА‑КД1 доступны исполнения с электрохимическими, термокаталитическими, инфракрасными, фотоионизационными и полупроводниковыми сенсорами.
H₂SCOCH₄O₂CO₂SO₂NONO₂HCNPH₃Cl₂HClO₃ЛОС
Важно: конкретная модификация настраивается на одно выбранное вещество и заданный диапазон измерений. Полный перечень доступных веществ и исполнений приведён в Описании типа средств измерений ГРСИ № 96393‑25.
Примеры доступных конфигураций
Точный диапазон измерений и тип сенсора определяются контролируемым веществом, условиями эксплуатации и выбранной модификацией прибора.
| Вещество | Диапазон | Единица | Сенсор |
|---|---|---|---|
| Кислород O₂ | 0–30 | % об. | Электрохимический |
| Метан / сумма углеводородов | 0–100 | % НКПР | Термокаталитический |
| Сероводород H₂S | 0–10; 0–50; 0–100 | млн⁻¹ (ppm) | Электрохимический |
| Оксид углерода CO | 0–10; 0–50; 0–100; 0–500 | млн⁻¹ (ppm) | Электрохимический |
| Аммиак NH₃ | 0–10; 0–50; 0–100; 0–1000 | млн⁻¹ (ppm) | Электрохимический |
Технический источник: описание типа средств измерений ГРСИ № 96393‑25. Полная конфигурация уточняется при подборе.
Что получает заказчик

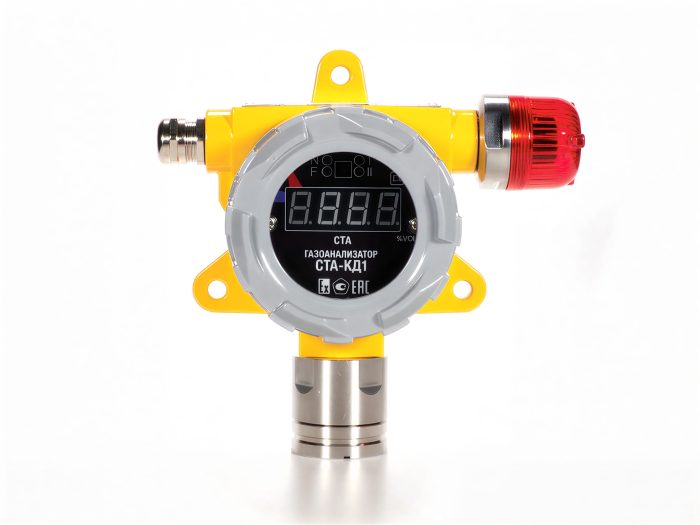

Показания на приборе

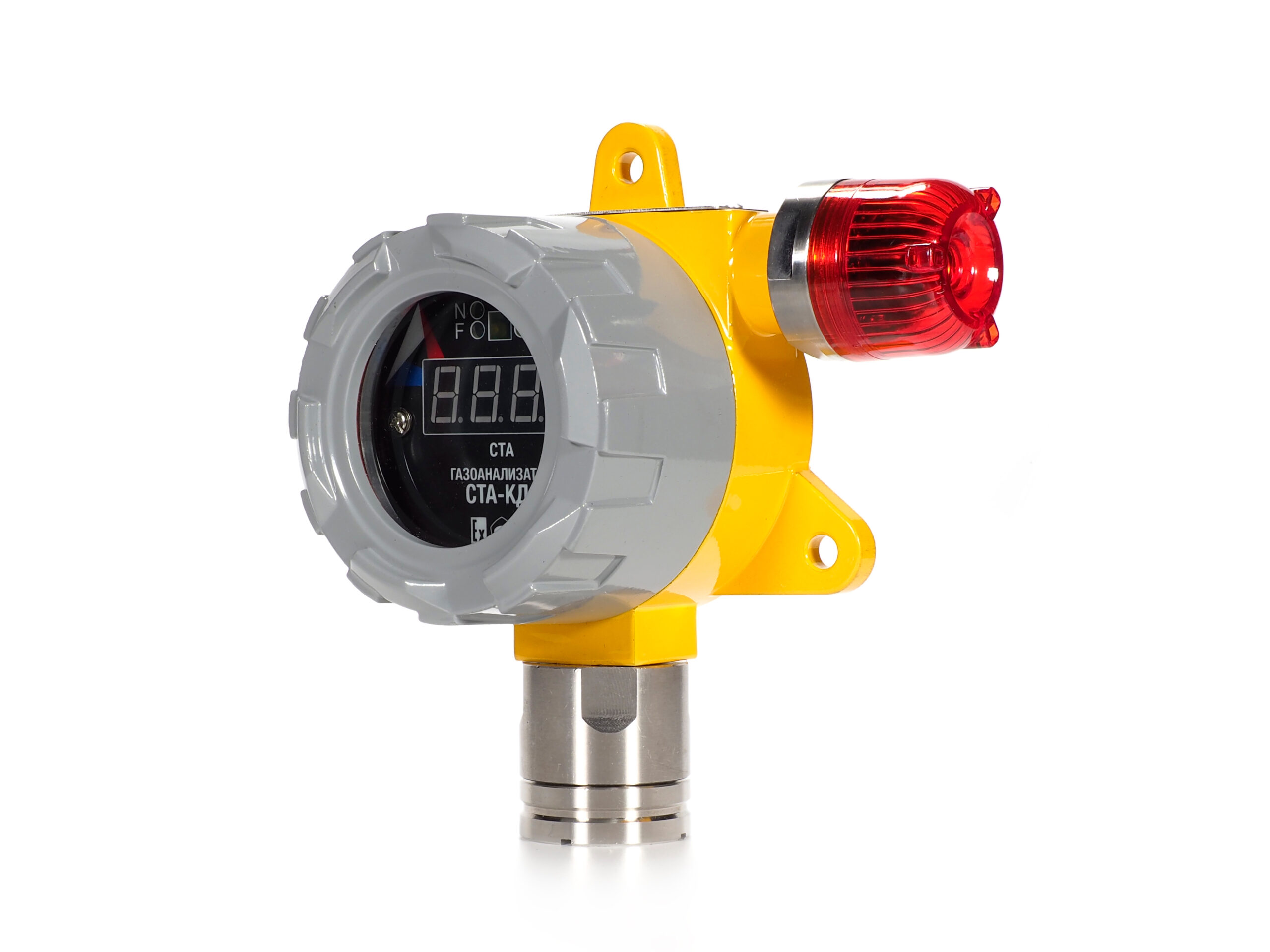

Цифровой дисплей позволяет контролировать измеренное значение непосредственно в точке установки.
Сигналы для АСУ ТП
4–20 мА, HART, RS‑485 (Modbus) и релейные выходы для интеграции в систему объекта.
Замена сенсора на объекте
Сменный сенсор можно заменить по месту установки без отправки прибора на завод.
Работа в сложном климате
Температурный диапазон от −45 до +60 °C; исполнение от −60 °C доступно с термостатированием.
Удобная настройка
Настройка и калибровка выполняются через меню прибора, ИК‑пульт и доступные интерфейсы.
Сервис производителя
Подбор, документация, гарантийное и послегарантийное обслуживание оборудования СТА.
Основные характеристики СТА‑КД1
- Количество каналов
- 1
- Локальная индикация
- цифровой дисплей
- Степень защиты
- IP67
- Выходные сигналы
- 4–20 мА, HART, RS‑485 (Modbus), релейные выходы
- Питание
- 17–30 В постоянного тока; 220 В переменного тока
- Потребляемая мощность
- не более 4 Вт
- Температура
- от −45 до +60 °C; от −60 °C с термостатированием
- Габариты
- 195 × 180 × 100 мм
- Масса
- не более 2 кг
- Взрывозащита
- 1Ex db IIC T4 Gb X
Доступные типы сенсоров
Электрохимические
Для токсичных газов и кислорода.
ПодробнееТермокаталитические
Для горючих газов и контроля НКПР.
ПодробнееИнфракрасные
Для углеводородов и CO₂.
ПодробнееФотоионизационные
Для летучих органических соединений.
ПодробнееПолупроводниковые
Для отдельных веществ и диапазонов.
ПодробнееСенсоры являются сменными элементами; их ресурс зависит от определяемого вещества и условий эксплуатации. Средний срок службы газоанализатора — 15 лет.

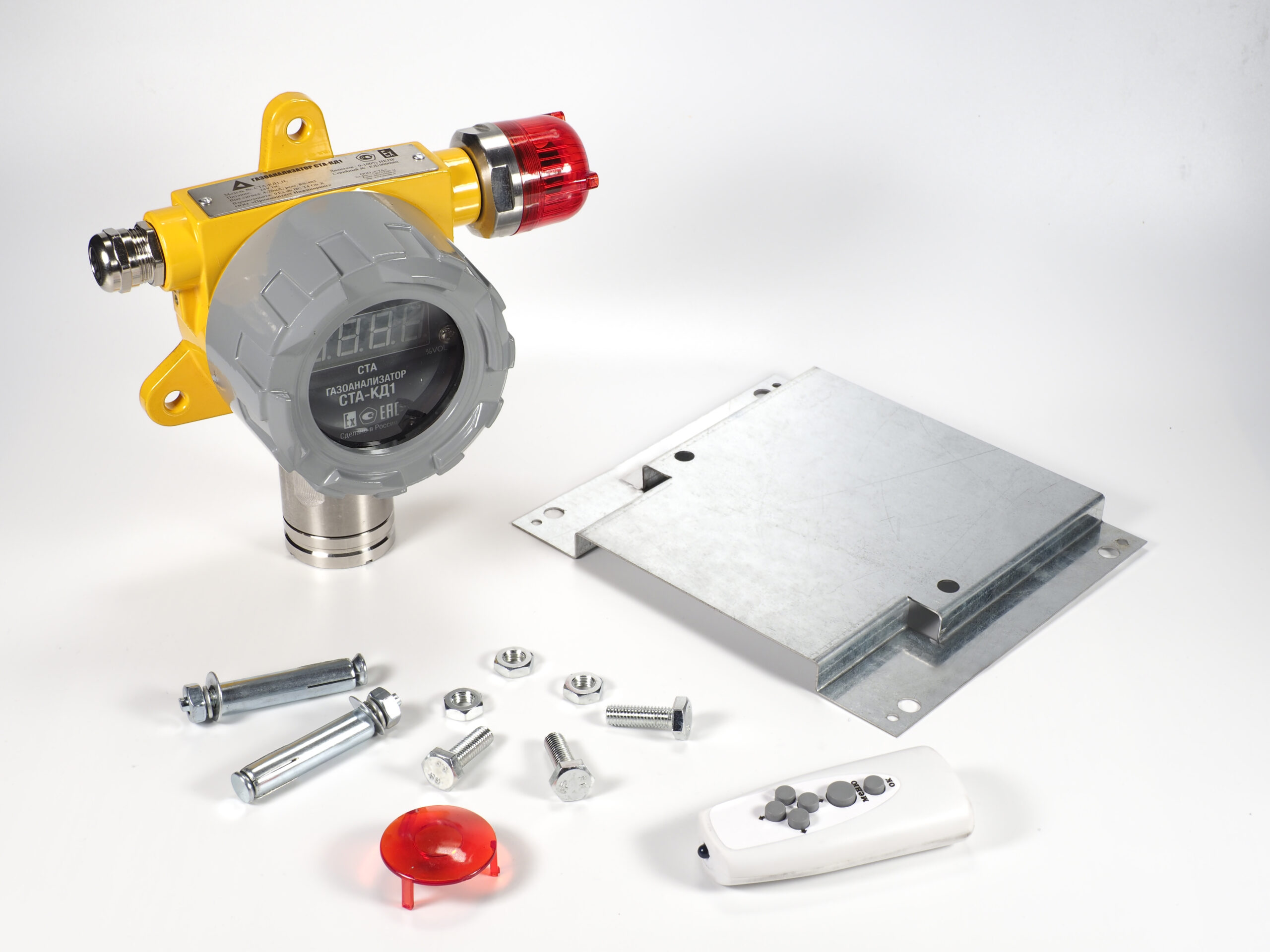

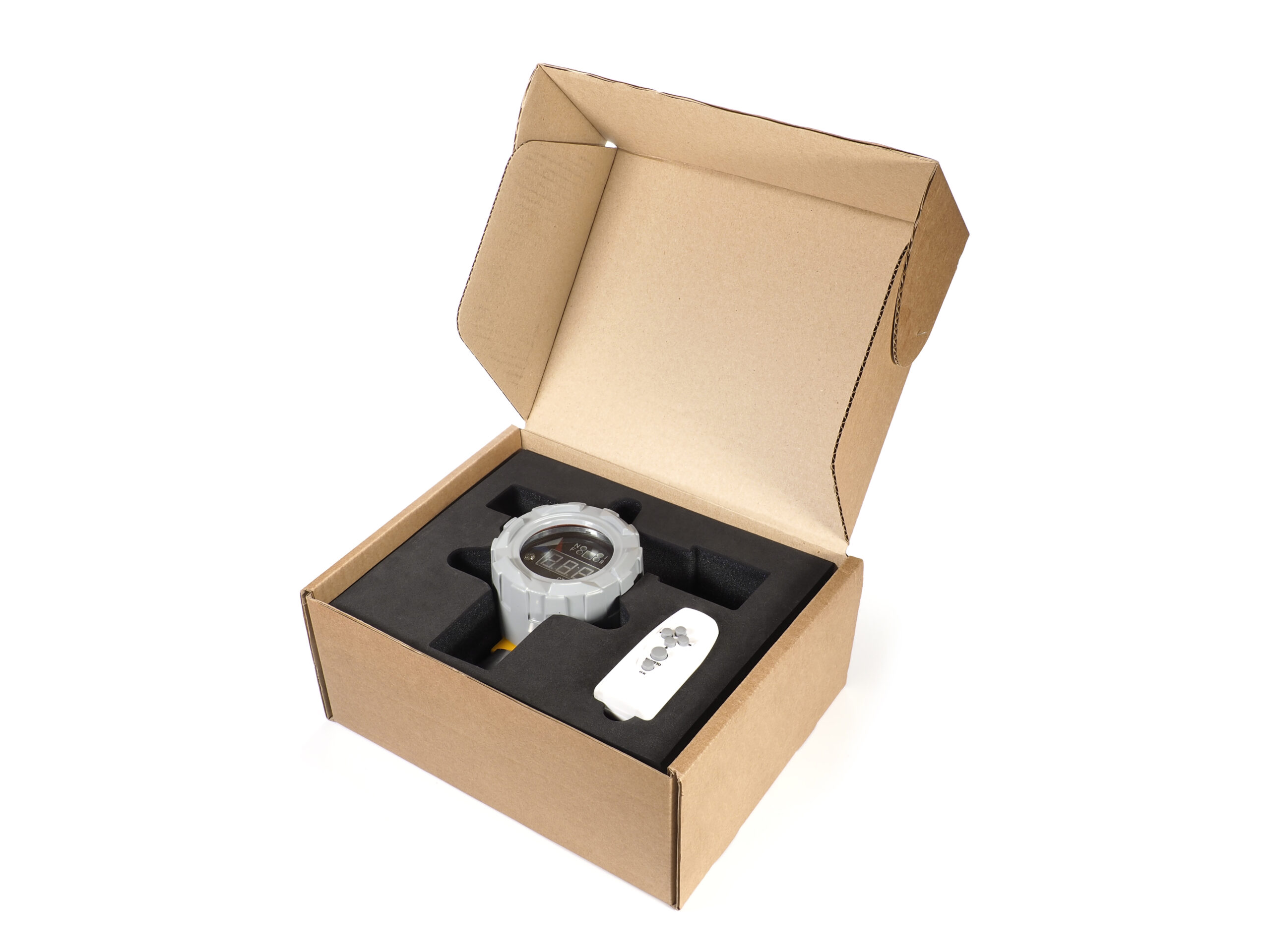

Что входит в комплект
- Газоанализатор СТА‑КД1
- Кабельный ввод М20 × 1,5
- Монтажный кронштейн и крепёж
- Светозвуковой оповещатель
- ИК‑пульт
- Руководство по эксплуатации
- Паспорт прибора
Поставка
Прибор и монтажные принадлежности
Фактический состав комплекта и дополнительные принадлежности определяются выбранным исполнением и задачами объекта.
Эксплуатационные документы
Что важно определить
- Контролируемое вещество и требуемый диапазон
- Условия установки и категория зоны
- Требования к локальной индикации
- Выходные сигналы и способ интеграции
Частые вопросы
Чем СТА‑КД1 отличается от СТА‑К1?+
Обе модели рассчитаны на один контролируемый компонент. СТА‑КД1 выбирают, когда показания необходимо видеть непосредственно на встроенном цифровом дисплее.
Можно ли подключить газоанализатор к АСУ ТП?+
Да. Для интеграции доступны аналоговые, цифровые и релейные выходы. Точный набор подтверждается выбранным исполнением.
Как определить нужный сенсор и диапазон?+
Нужны название вещества, ожидаемая концентрация, единица измерения и условия среды. По этим данным инженер подберёт тип сенсора и диапазон.
Какие данные нужны для подбора?+
Укажите вещество, диапазон, температуру, влажность, категорию зоны, питание, требуемые сигналы и особенности монтажа.
Можно ли приложить техническое задание?+
Да. Техническое задание можно передать инженеру при обращении — это ускорит выбор исполнения и подготовку предложения.
Инженерный подбор
Подберём СТА‑КД1 под параметры объекта
Сообщите вещество, диапазон измерений, условия установки и требования к сигналам. Подготовим подходящую модификацию и комплект поставки.
