Селективное электрохимическое измерение

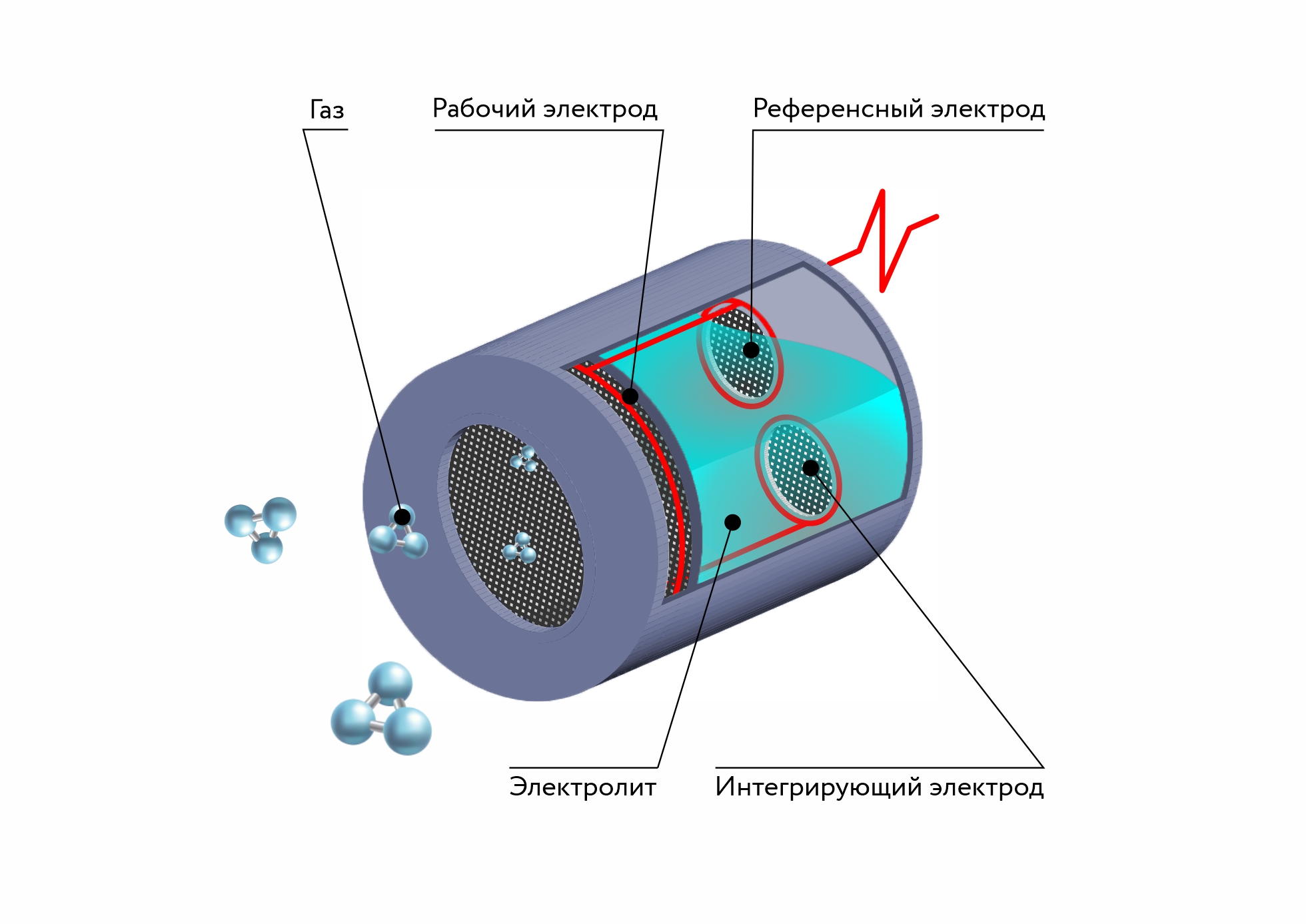

Газ через мембрану поступает к электродам и вступает в электрохимическую реакцию. Возникающий ток связан с концентрацией вещества, а электроника газоанализатора выполняет преобразование, температурную компенсацию и выдачу результата.
Газы и диапазоны измерения
Линейка включает исполнения для аммиака, угарного газа, сероводорода, кислорода, оксидов азота, диоксида серы, галогенов и специальных компонентов.
NH₃COH₂SO₂NO₂SO₂Cl₂O₃
Важно: Диапазон, перекрёстная чувствительность и ресурс зависят от контролируемого компонента. «Описание типа» подтверждает параметры измерительного канала газоанализатора, а не паспорт отдельного сенсора.
Примеры исполнений в составе приборов СТА
Диапазоны и время установления выходного сигнала приведены по таблице 6 «Описания типа средств измерений» от 11.09.2025.
| Компонент | Модификация сенсора | Диапазон измерений | T₀,₉, не более |
|---|---|---|---|
| Аммиак NH₃ | ЭХ/NH₃/0-10 | 0–10 млн⁻¹ (0–7,1 мг/м³) | 15 с |
| Аммиак NH₃ | ЭХ/NH₃/0-100 | 0–100 млн⁻¹ (0–71,53 мг/м³) | 15 с |
| Аммиак NH₃ | ЭХ/NH₃/0-1000 | 0–1000 млн⁻¹ (0–715 мг/м³) | 15 с |

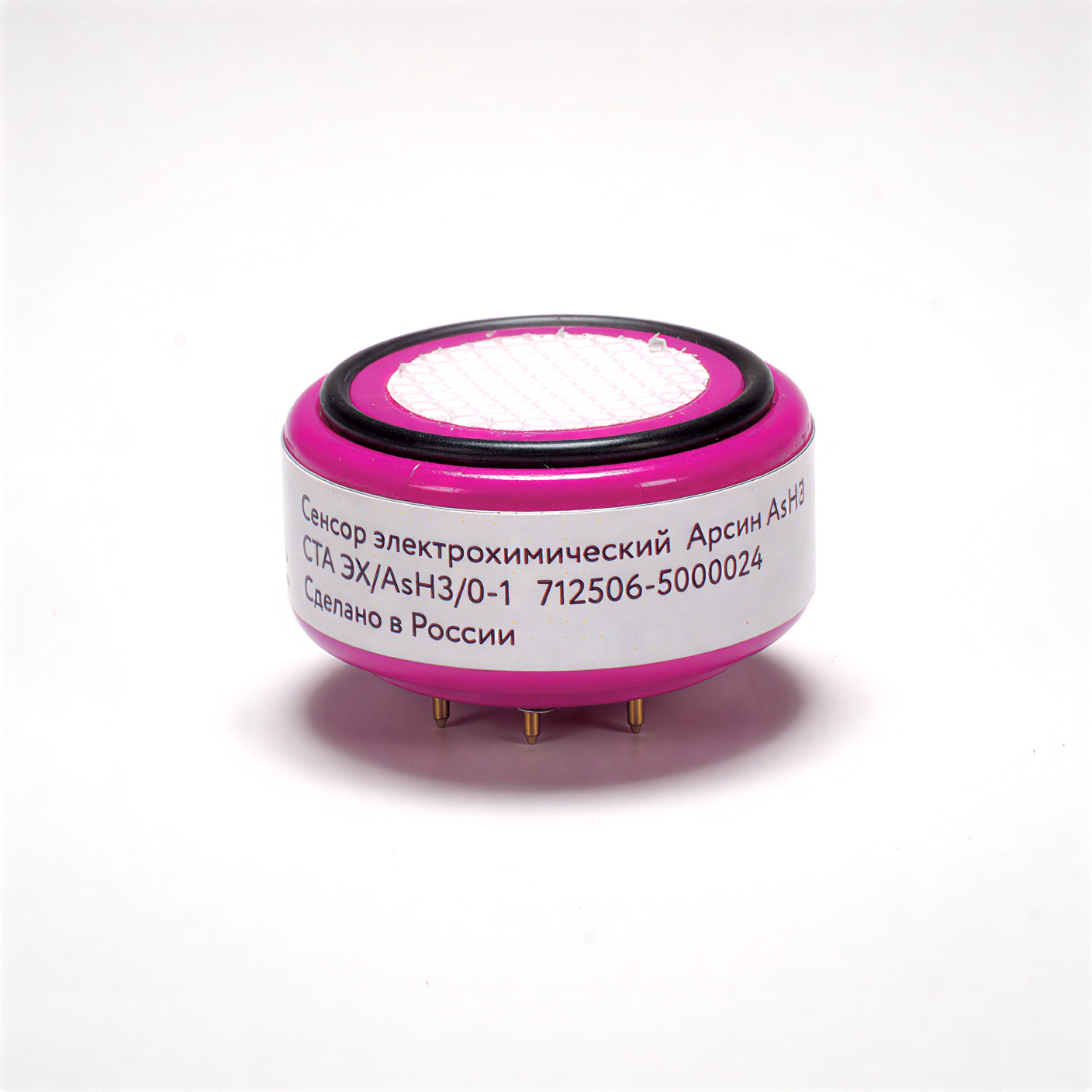

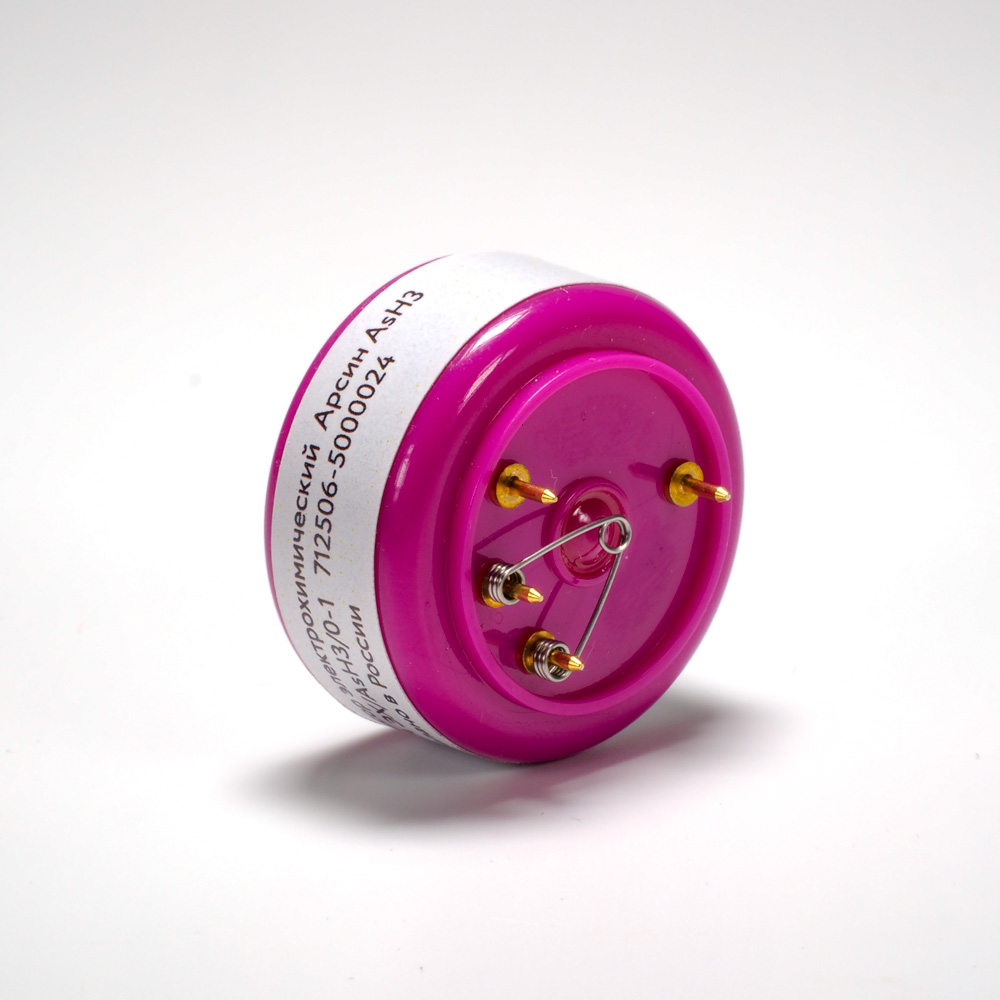

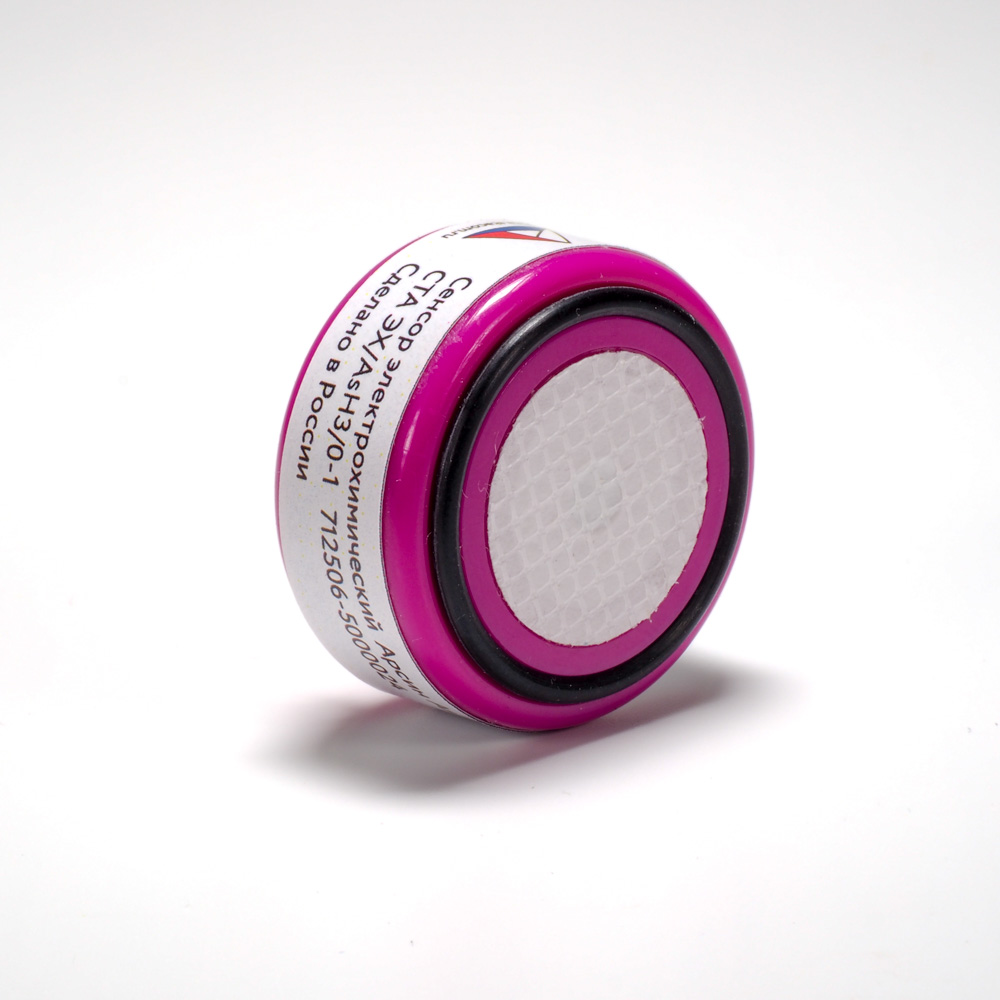

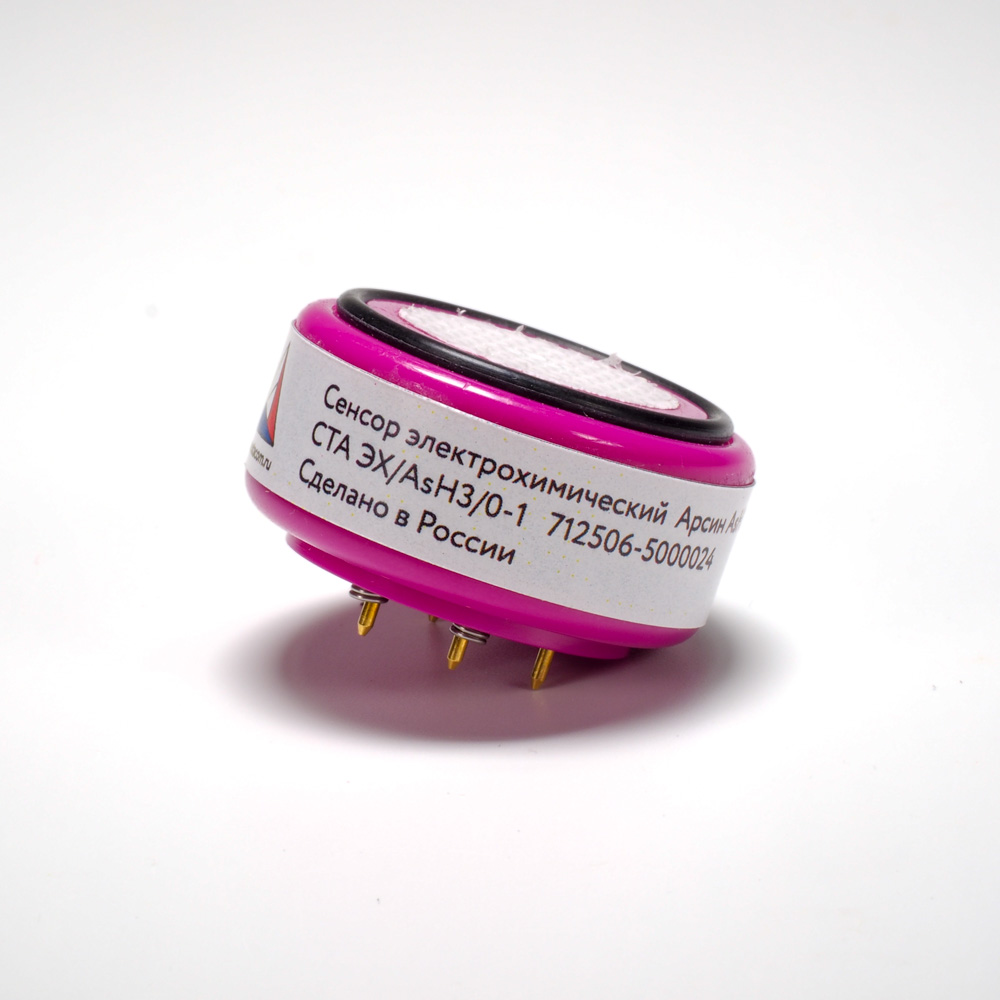

| Арсин AsH₃ | ЭХ/AsH₃/0-1 | 0–1 млн⁻¹ (0–3,24 мг/м³) | 20 с |
| Азотная кислота HNO₃ | ЭХ/HNO₃/0-40 | 0,4–15,3 млн⁻¹ (1–40 мг/м³) | 20 с |
| Бром Br₂ | ЭХ/Br₂/0-20 | 0–20 млн⁻¹ | 20 с |
Данные сверены по таблице 6, начиная с листа 19. Описание типа средств измерений «Газоанализаторы СТА» от 11.09.2025
Преимущества электрохимических сенсоров
Селективность
Химия электродов и фильтры подбираются под целевой компонент и рабочий диапазон.
Малые концентрации
Технология подходит для контроля токсичных газов на уровне ppm и мг/м³.

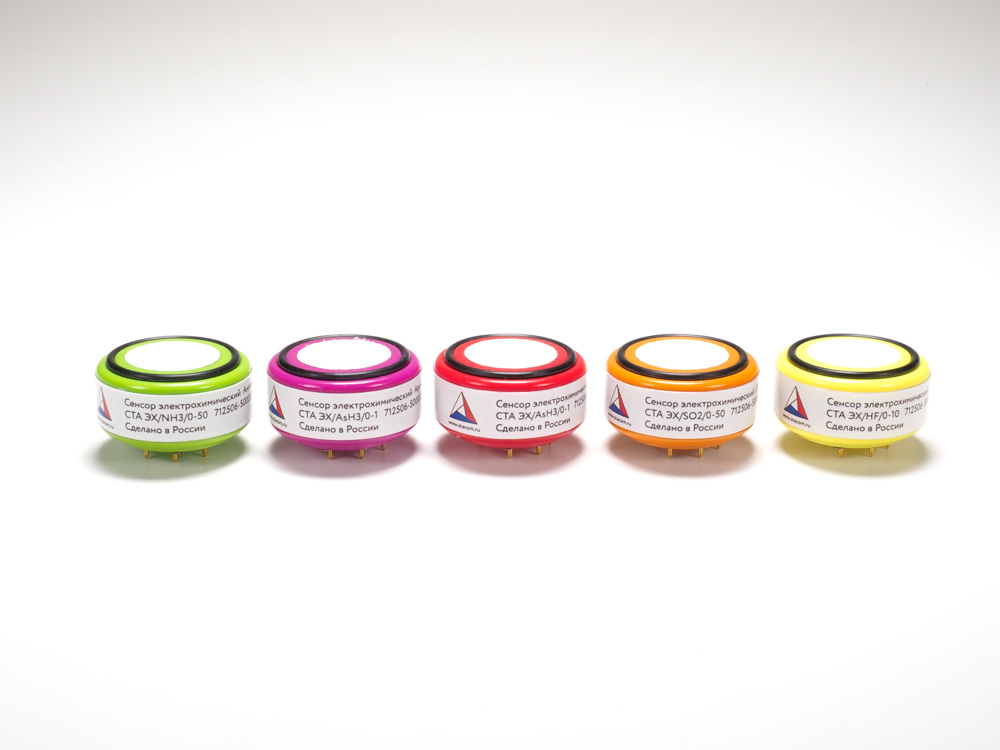

Широкая номенклатура
Доступны исполнения для распространённых и специальных компонентов, включая кислород.
Два типоразмера
Корпуса 20 и 32 мм упрощают адаптацию к различным приборам и посадочным местам.
Замена аналогов
Возможна инженерная адаптация по габаритам, диапазону и электрическим параметрам исходного сенсора.
Прозрачный подбор
До заказа проверяются перекрёстная чувствительность, ресурс и условия эксплуатации.
Параметры, определяемые исполнением
- Принцип измерения
- электрохимическая реакция целевого газа на электродах
- Контролируемые компоненты
- токсичные газы, кислород и специальные вещества
- Типоразмеры
- 20 и 32 мм
- Диапазон
- индивидуальный для вещества и модификации
- Время установления
- обычно 15–20 с в составе приборов СТА; зависит от исполнения
- Перекрёстная чувствительность
- проверяется по паспорту выбранного сенсора
- Срок службы
- зависит от химии сенсора, нагрузки и условий среды
- Калибровка
- по регламенту газоанализатора и выбранного исполнения
Подтверждающие документы
Что важно определить
- Целевой газ и требуемый диапазон
- Единицы измерения и требуемый предел обнаружения
- Фоновые компоненты и возможная перекрёстная чувствительность
- Температура, влажность, давление и режим работы
- Типоразмер, посадочное место и модель газоанализатора
Частые вопросы
Как выбрать электрохимический сенсор?+
Нужно определить газ, диапазон, фоновые компоненты, условия среды, типоразмер и модель прибора. После этого проверяются чувствительность и ресурс конкретного исполнения.
Можно ли одним сенсором измерять несколько газов?+
Сенсор выбирается под основной компонент, но может реагировать на другие вещества. Перекрёстная чувствительность оценивается до заказа.
От чего зависит срок службы?+
От типа электрохимии, средней концентрационной нагрузки, температуры, влажности и наличия мешающих веществ.
Подходят ли сенсоры для замены импортных аналогов?+
Да, если согласованы типоразмер, диапазон, чувствительность, питание, выводы и алгоритм обработки сигнала.
Инженерный подбор
Подберём ЭХ-сенсор
Передайте газ, диапазон, условия среды и модель оборудования. Инженер проверит доступное исполнение и совместимость.
Подобрать ЭХ-сенсор
