Одновременный контроль двух компонентов

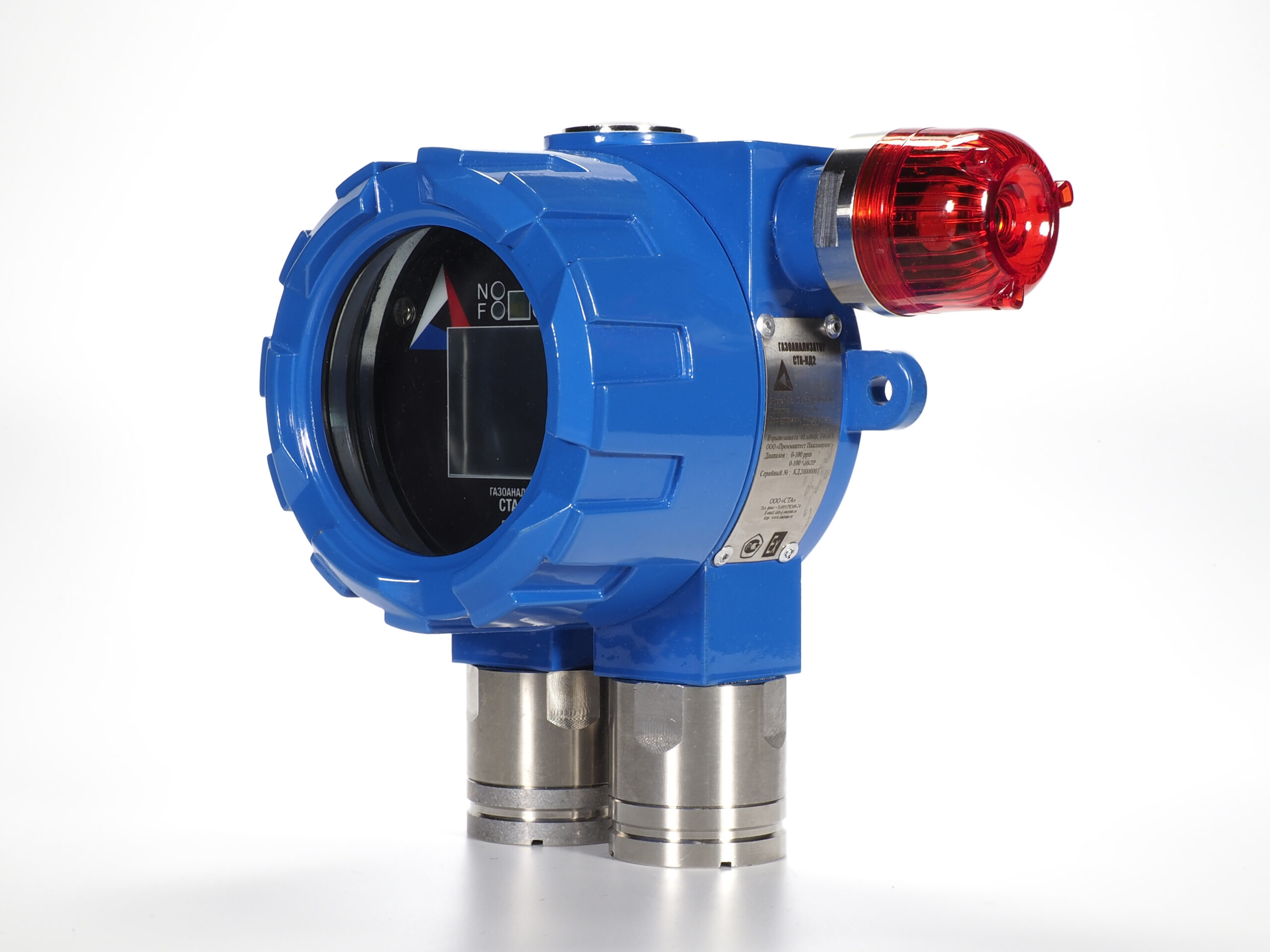

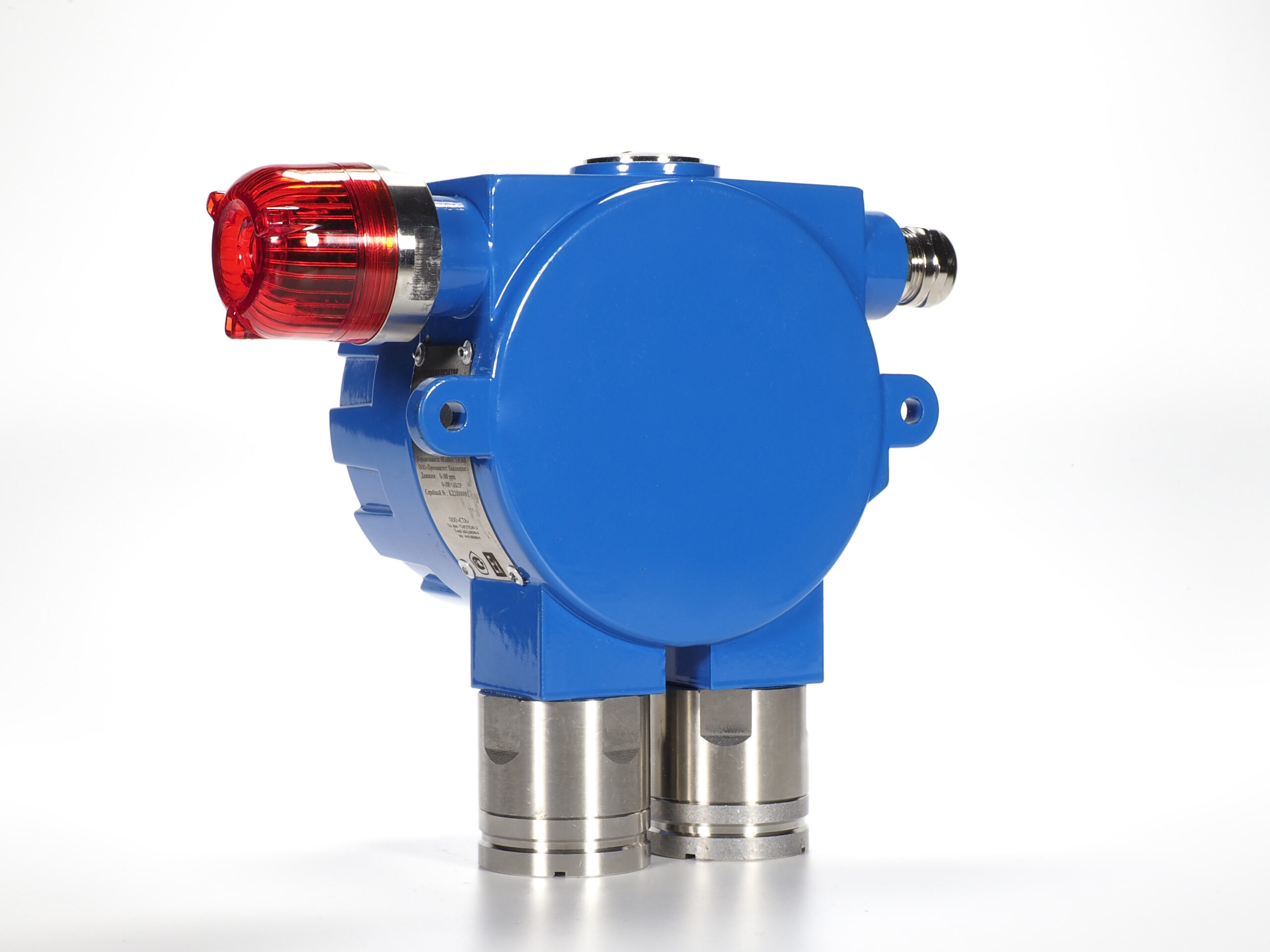

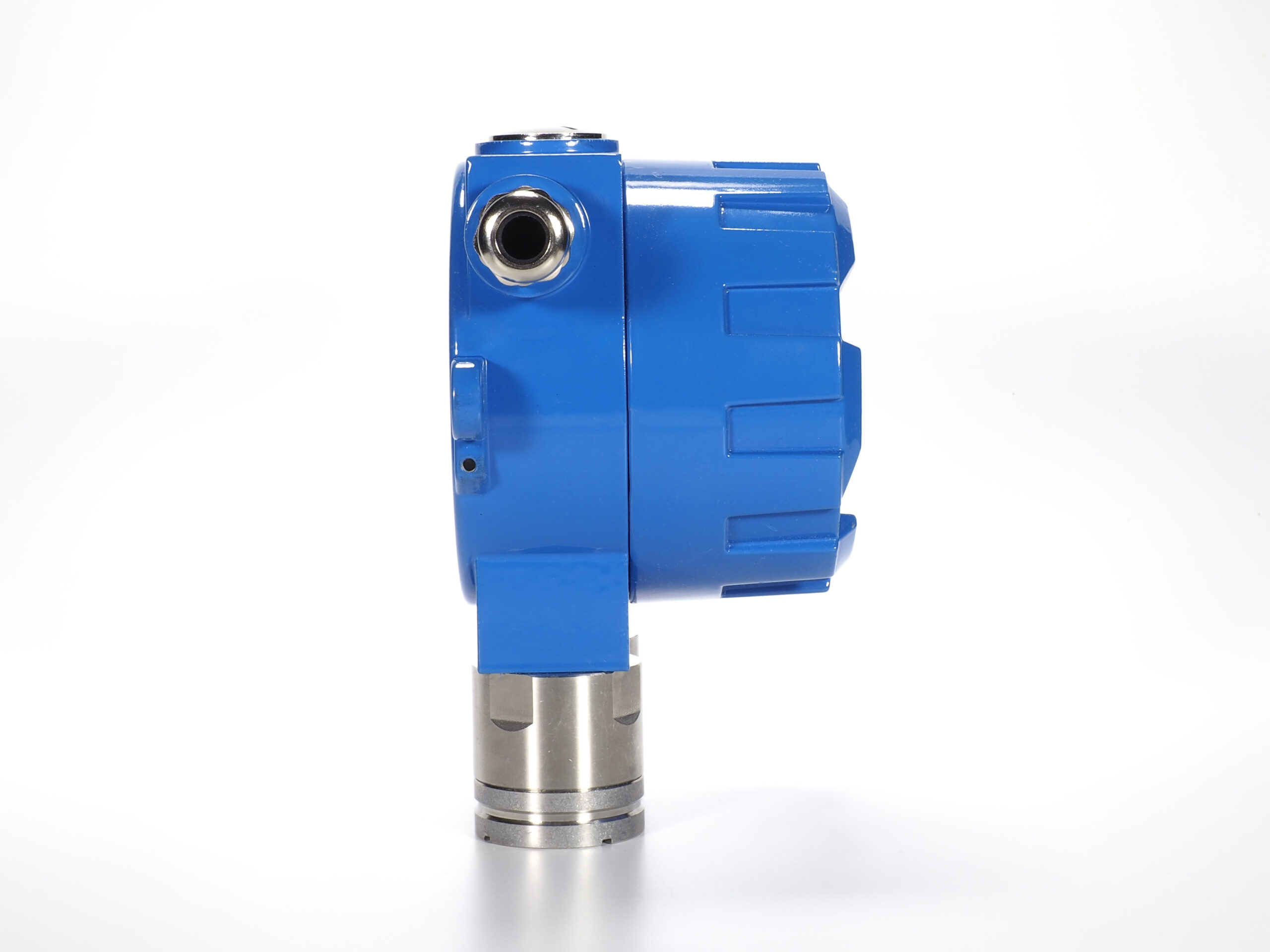

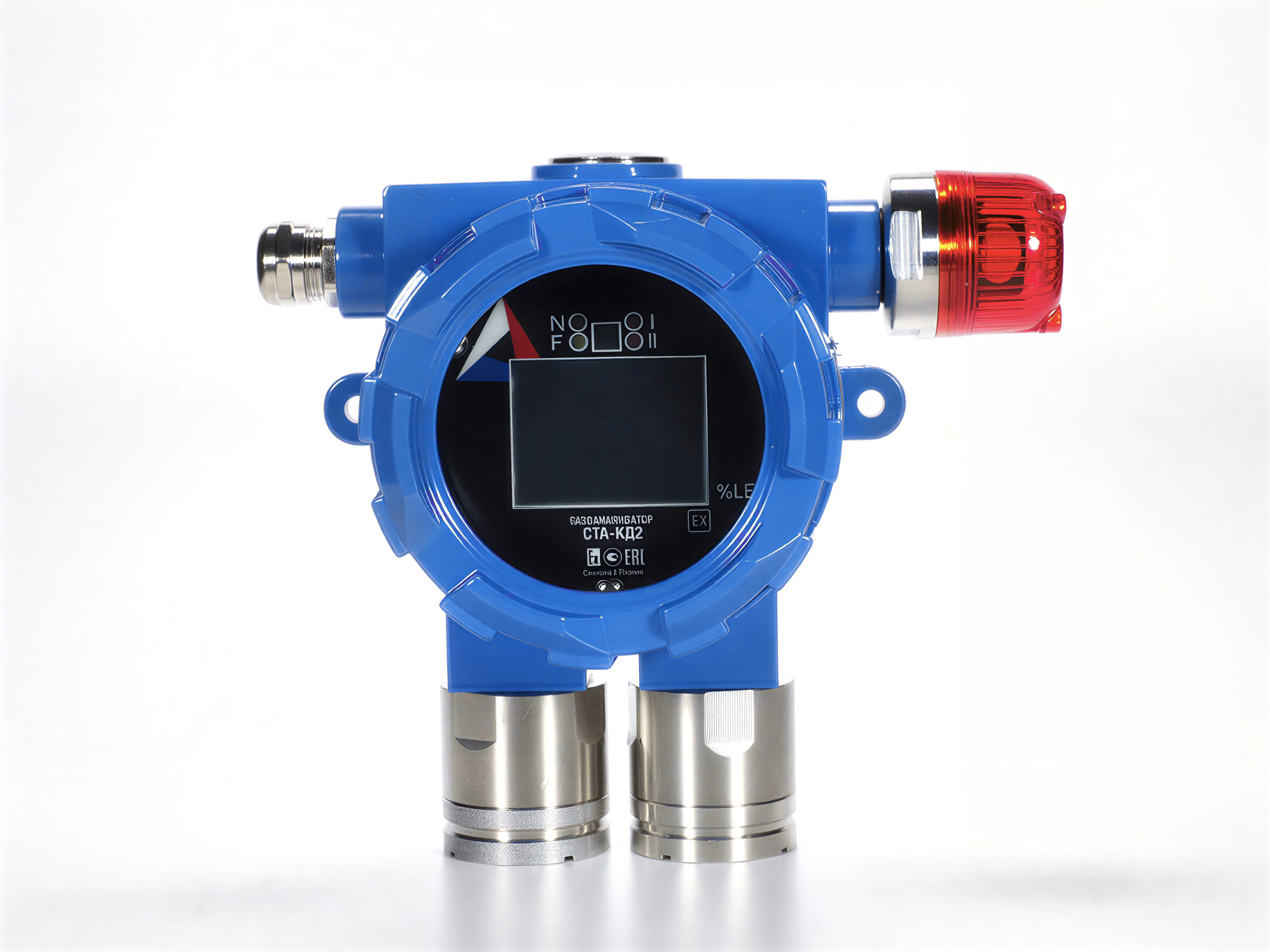

СТА‑КД2 измеряет концентрации двух выбранных веществ, отображает результаты на встроенном дисплее и формирует предупредительную сигнализацию по настраиваемым порогам. Исполнение подбирается по веществам, диапазонам и условиям установки.
Модификации под разные газы и пары
Для каждого канала СТА‑КД2 подбирается сенсор и диапазон измерений. Конкретная пара компонентов подтверждается инженером при конфигурировании прибора.
H₂SCOCH₄O₂CO₂SO₂NONO₂HCNPH₃Cl₂HClO₃ЛОС
Важно: конкретная модификация настраивается на одно выбранное вещество и заданный диапазон измерений. Полный перечень доступных веществ и исполнений приведён в Описании типа средств измерений ГРСИ № 96393‑25.
Примеры доступных конфигураций
Точный диапазон измерений и тип сенсора определяются контролируемым веществом, условиями эксплуатации и выбранной модификацией прибора.
| Вещество | Диапазон | Единица | Сенсор |
|---|---|---|---|
| Кислород O₂ | 0–30 | % об. | Электрохимический |
| Метан / сумма углеводородов | 0–100 | % НКПР | Термокаталитический |
| Сероводород H₂S | по выбранной модификации | млн⁻¹ (ppm) | Электрохимический |
| Оксид углерода CO | по выбранной модификации | млн⁻¹ (ppm) | Электрохимический |
| Диоксид углерода CO₂ | по выбранной модификации | % об. / ppm | Инфракрасный |
Технический источник: описание типа средств измерений ГРСИ № 96393‑25. Сочетание компонентов и диапазоны уточняются при подборе.
Что получает заказчик
Два измерительных канала
Одновременный контроль двух выбранных компонентов в одном корпусе и одной точке установки.
Пороговая сигнализация
Настраиваемые пороги 1 и 2, а также выход неисправности для передачи состояния оборудования.
Сигналы для АСУ ТП
4–20 мА, RS‑485 (Modbus) и релейные выходы для интеграции в систему объекта.
Замена сенсоров на объекте
Сменные сенсоры можно заменить по месту установки без отправки всего прибора на завод.
Работа в сложном климате
Температурный диапазон от −45 до +60 °C; вариант для более низких температур уточняется при подборе.
Сервис производителя
Подбор, документация, гарантийное и послегарантийное обслуживание оборудования СТА.
Основные характеристики СТА‑КД2
- Количество каналов
- 2
- Локальная индикация
- цифровой дисплей
- Степень защиты
- IP67
- Выходные сигналы
- 4–20 мА, RS‑485 (Modbus), релейные выходы
- Питание
- 17–30 В постоянного тока; 220 В переменного тока
- Потребляемая мощность
- не более 4 Вт
- Температура
- от −45 до +60 °C
- Влажность
- до 98%, без конденсации
- Габариты
- 195 × 180 × 120 мм
- Средний срок службы
- 12 лет
- Средняя наработка на отказ
- 35 000 ч
- Взрывозащита
- 1Ex db ia IIC T4 Gb X
Доступные типы сенсоров
Электрохимические
Для токсичных газов и кислорода.
ПодробнееТермокаталитические
Для горючих газов и контроля НКПР.
ПодробнееИнфракрасные
Для углеводородов и CO₂.
ПодробнееФотоионизационные
Для летучих органических соединений.
ПодробнееПолупроводниковые
Для отдельных веществ и диапазонов.
ПодробнееДля каждого канала тип сенсора выбирается по веществу и диапазону. Ресурс сенсора зависит от контролируемого вещества и условий эксплуатации.

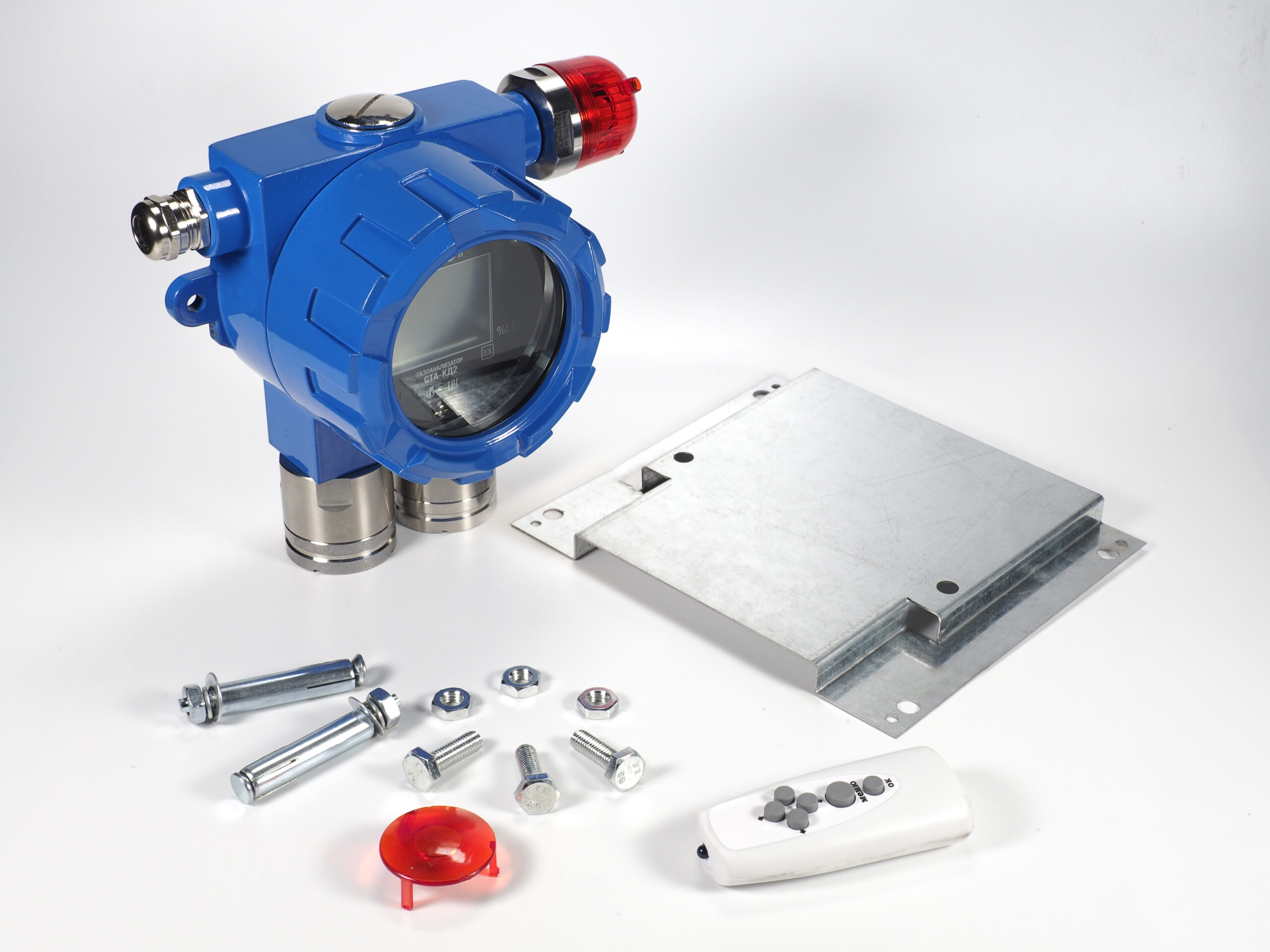

Что входит в комплект
- Газоанализатор СТА‑КД2

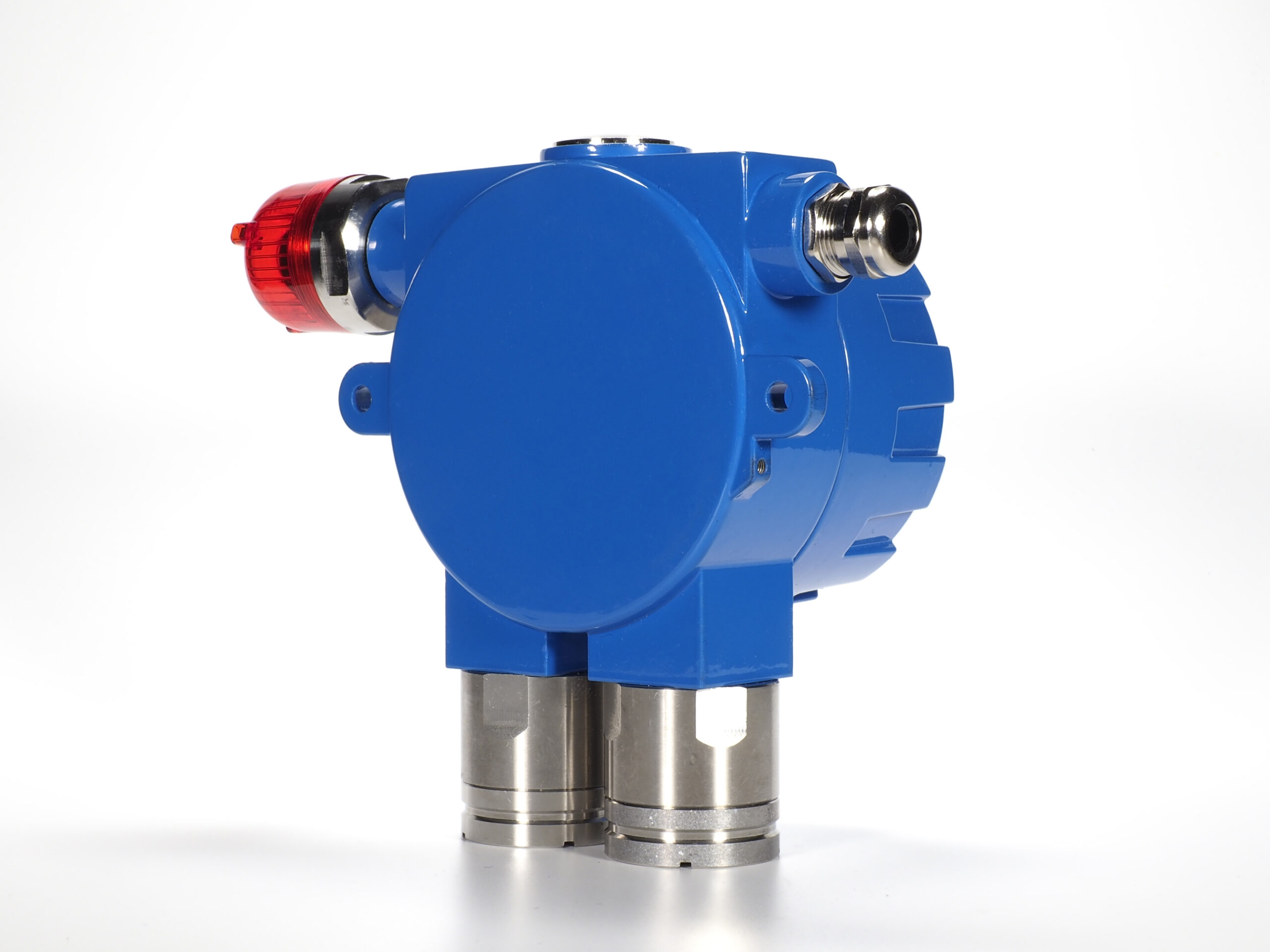

- Кабельный ввод М20 × 1,5

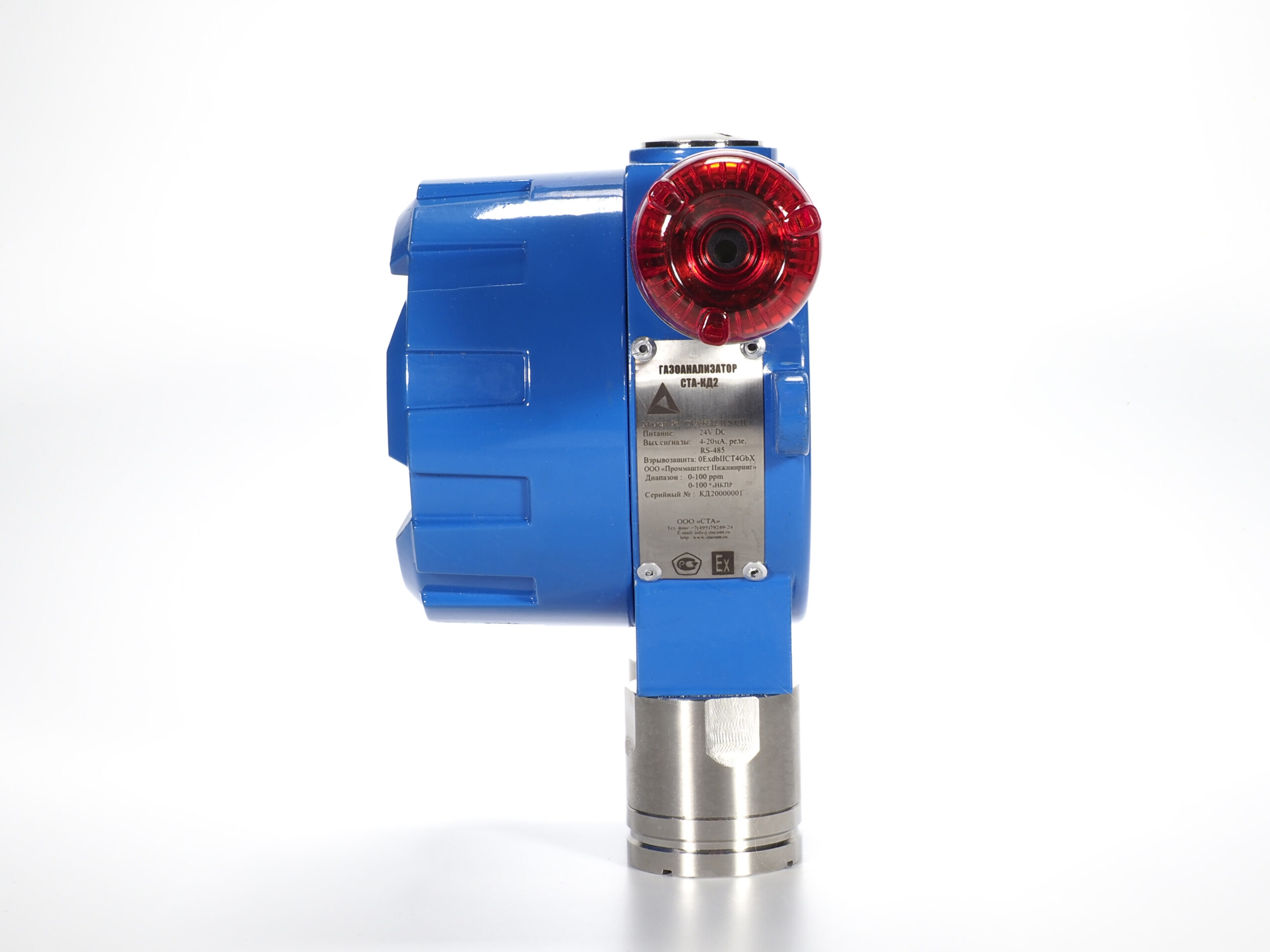

- Маркировочная табличка из нержавеющей стали
- Монтажный кронштейн и крепёж

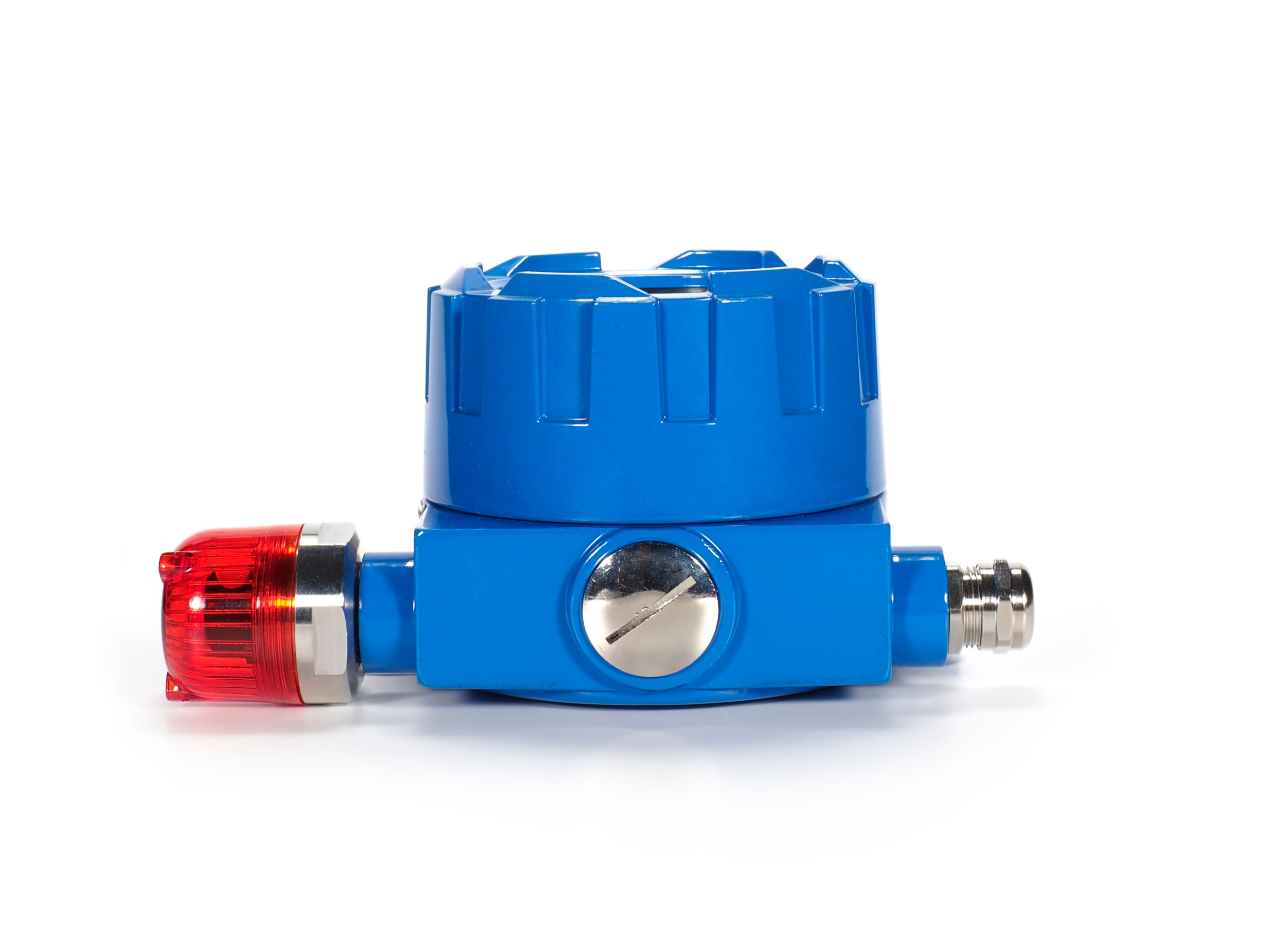

- Свето-звуковой оповещатель
- ИК‑пульт
- Руководство по эксплуатации
- Паспорт прибора

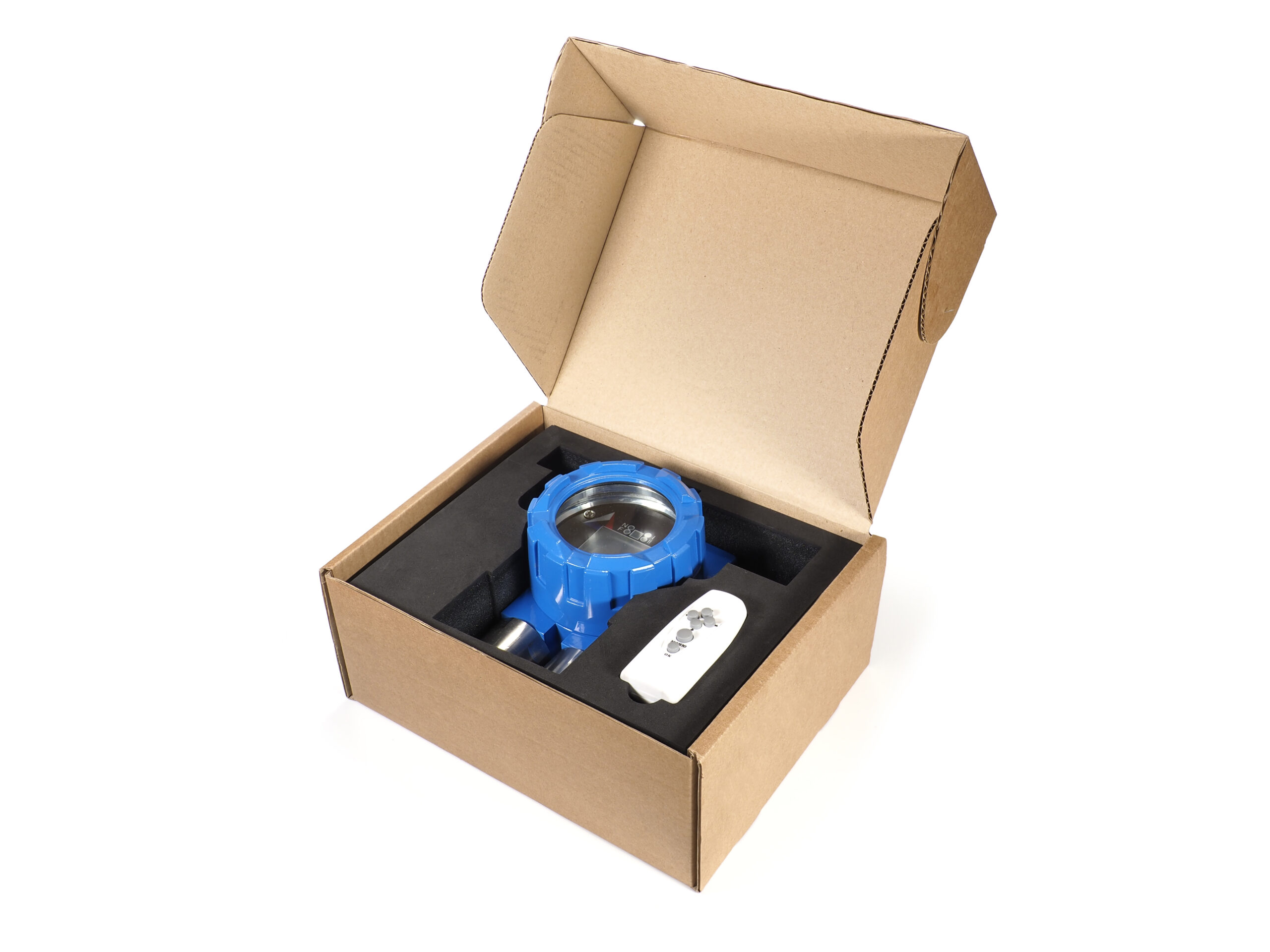

Поставка
Прибор и монтажные принадлежности
Фактический состав комплекта и дополнительные принадлежности определяются выбранными сенсорами, исполнением и задачами объекта.
Эксплуатационные документы
Что важно определить
- Два контролируемых компонента и диапазоны
- Условия установки и категория зоны
- Требования к локальной индикации
- Выходные сигналы и способ интеграции
Частые вопросы
Чем СТА‑КД2 отличается от СТА‑КД1?+
СТА‑КД1 контролирует один компонент, а СТА‑КД2 — два компонента одновременно и отображает результаты обоих измерительных каналов.
Можно ли установить разные типы сенсоров?+
Сочетание сенсоров зависит от контролируемых веществ, диапазонов и исполнения прибора. Допустимую конфигурацию подтверждает инженер при подборе.
Можно ли подключить газоанализатор к АСУ ТП?+
Да. Для интеграции доступны аналоговые, цифровые и релейные выходы. Точный набор подтверждается выбранным исполнением.
Как определить нужные сенсоры и диапазоны?+
Нужны названия двух веществ, ожидаемые концентрации, единицы измерения и условия среды. По этим данным инженер подберёт сенсоры и диапазоны.
Можно ли приложить техническое задание?+
Да. Техническое задание можно передать инженеру при обращении — это ускорит выбор конфигурации и подготовку предложения.
Инженерный подбор
Подберём СТА‑КД2 под параметры объекта
Сообщите два контролируемых компонента, диапазоны измерений, условия установки и требования к сигналам. Подготовим подходящую конфигурацию и комплект поставки.
Подобрать исполнение СТА‑КД2
