Контроль горючих газов по тепловому эффекту

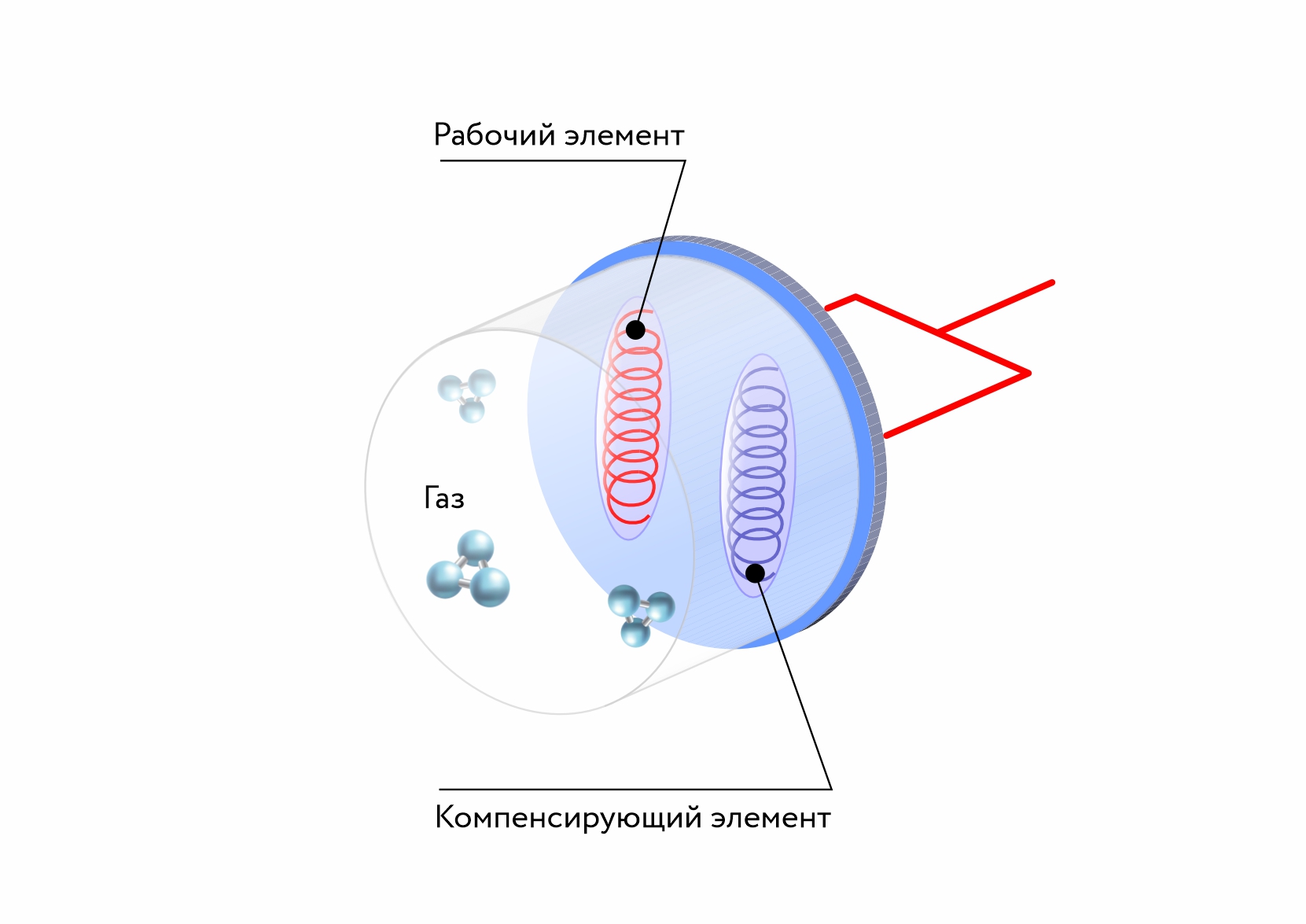

Газ поступает к нагретому каталитическому элементу и окисляется на его поверхности. Выделяемое тепло изменяет сопротивление чувствительного элемента, а измерительная схема преобразует это изменение в сигнал, пропорциональный концентрации газа.
Газы и диапазоны измерения
В составе газоанализаторов СТА термокаталитические каналы используются для контроля распространённых горючих газов и паров.
CH₄H₂C₃H₈C₄H₁₀C₂H₂C₆H₆
Важно: «Описание типа» подтверждает характеристики измерительного канала готового газоанализатора с установленным ТК-сенсором, а не является паспортом отдельного OEM-сенсора.
Примеры исполнений в составе приборов СТА
Диапазоны и время установления выходного сигнала приведены по таблице 4 «Описания типа средств измерений» от 11.09.2025.
| Компонент | Модификация сенсора | Диапазон измерений | T₀,₉, не более |
|---|---|---|---|
| Метан CH₄ | ТК/CH₄/0-100 | 0–4,4 % об. доли (0–100 % НКПР) | 15 с |
| Метан CH₄ | ТК/CH₄/50М | 0–2,2 % об. доли (0–50 % НКПР) | 15 с |
| Водород H₂ | ТК/H₂/0-100 | 0–2 % об. доли (0–50 % НКПР) | 15 с |
| Ацетилен C₂H₂ | ТК/C₂H₂/0-100 | 0–2,3 % об. доли (0–100 % НКПР) | 15 с |
| Ацетон C₃H₆O | ТК/C₃H₆O/0-100 | 0–2,5 % об. доли (0–100 % НКПР) | 15 с |
| Бензол C₆H₆ | ТК/C₆H₆/0-100 | 0–1,2 % об. доли (0–100 % НКПР) | 15 с |
Данные сверены по таблице 4, листы 12–17. Описание типа средств измерений «Газоанализаторы СТА» от 11.09.2025
Особенности термокаталитических сенсоров
Прямой контроль НКПР
Принцип подходит для оценки довзрывоопасных концентраций большинства горючих газов и паров.
Быстрый отклик
Для подтверждённых исполнений в составе газоанализаторов СТА время T₀,₉ составляет не более 15 секунд.
Широкий перечень газов
Доступны исполнения для метана, водорода, углеводородов, растворителей и других горючих компонентов.
Промышленная интеграция
Компактные исполнения адаптируются к стационарным и переносным газоанализаторам.
Диффузионное измерение
Контролируемый газ поступает к чувствительному элементу без сложной пробоподготовки.
Инженерный подбор
При выборе учитываются газ, диапазон, фоновые компоненты и возможные каталитические яды.
Базовые характеристики сенсора
- Принцип измерения
- каталитическое окисление на нагретом чувствительном элементе
- Типовой диапазон
- до 100 % НКПР, в зависимости от газа и исполнения
- Время отклика
- T₉₀ менее 10 с для сенсора в диффузионном режиме
- Питание чувствительного элемента
- 2,9 ± 0,1 В
- Потребляемый ток
- 90 ± 20 мА
- Влажность
- 0–95 % без конденсации
- Давление
- 84–120 кПа
- Срок службы
- до 3 лет; зависит от среды и режима эксплуатации
Подтверждающие документы
Что важно определить
- Контролируемый газ и требуемый диапазон в % НКПР
- Содержание кислорода в среде
- Температура, влажность и давление
- Наличие силиконов, сернистых соединений и других каталитических ядов
- Габариты, питание и модель газоанализатора
Частые вопросы
Чем термокаталитический сенсор отличается от инфракрасного?+
Термокаталитический сенсор измеряет тепло каталитического окисления и требует кислорода. NDIR-сенсор использует поглощение инфракрасного излучения и не зависит от содержания кислорода.
Можно ли применять сенсор для среды без кислорода?+
Нет, для термокаталитического принципа нужен кислород. Для инертных сред обычно рассматривают инфракрасный принцип.
Что влияет на срок службы?+
Температура, влажность, концентрационные перегрузки и каталитические яды. Условия применения проверяются до выбора исполнения.
Можно ли заменить импортный сенсор?+
Да, после проверки газа, диапазона, посадочных размеров, питания и выходного сигнала исходного сенсора.
