Контроль кислот и щелочей с локальной индикацией

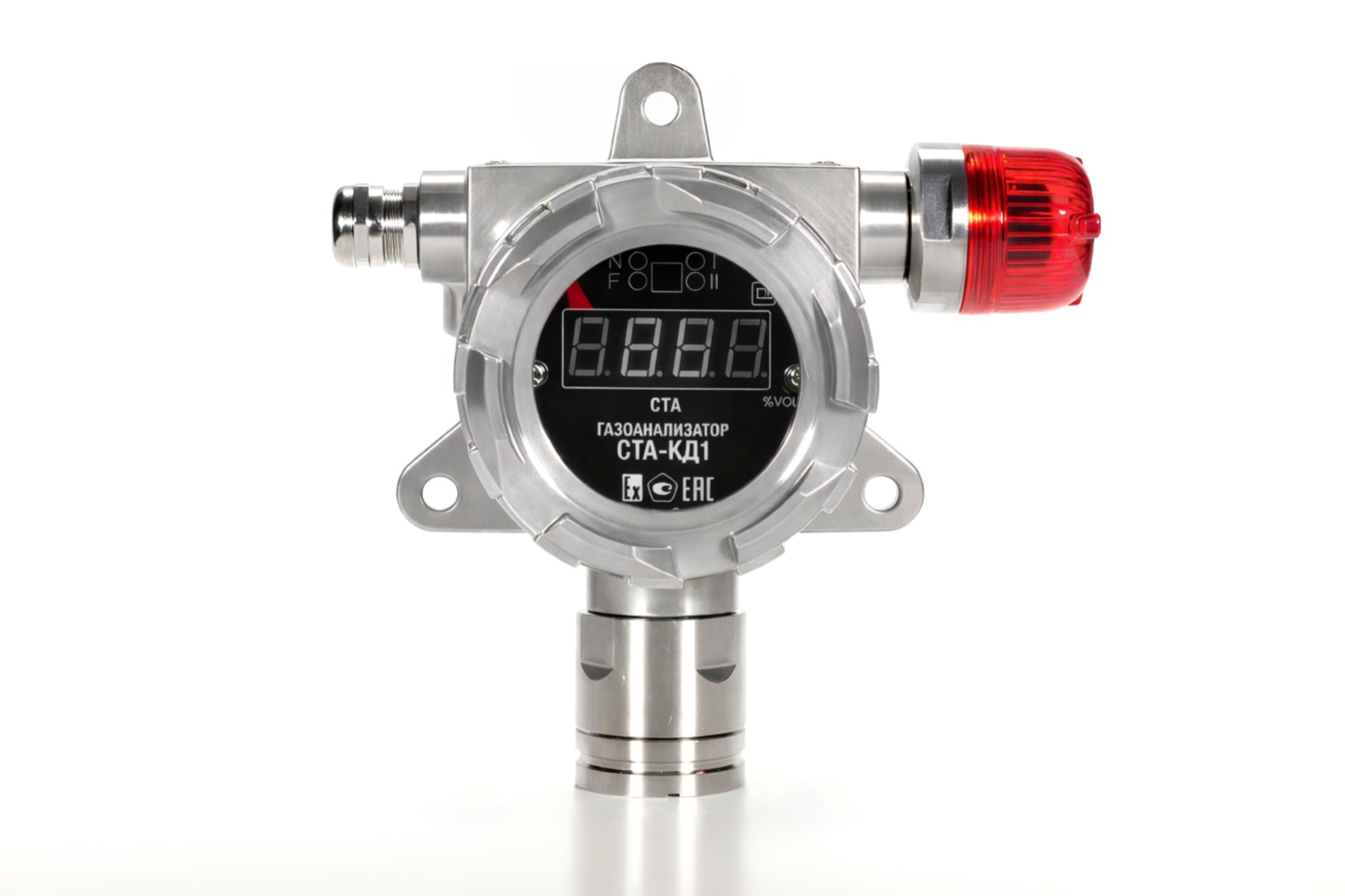

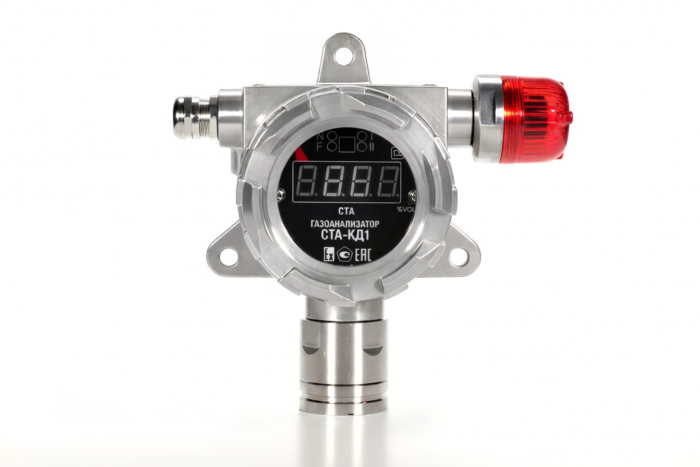

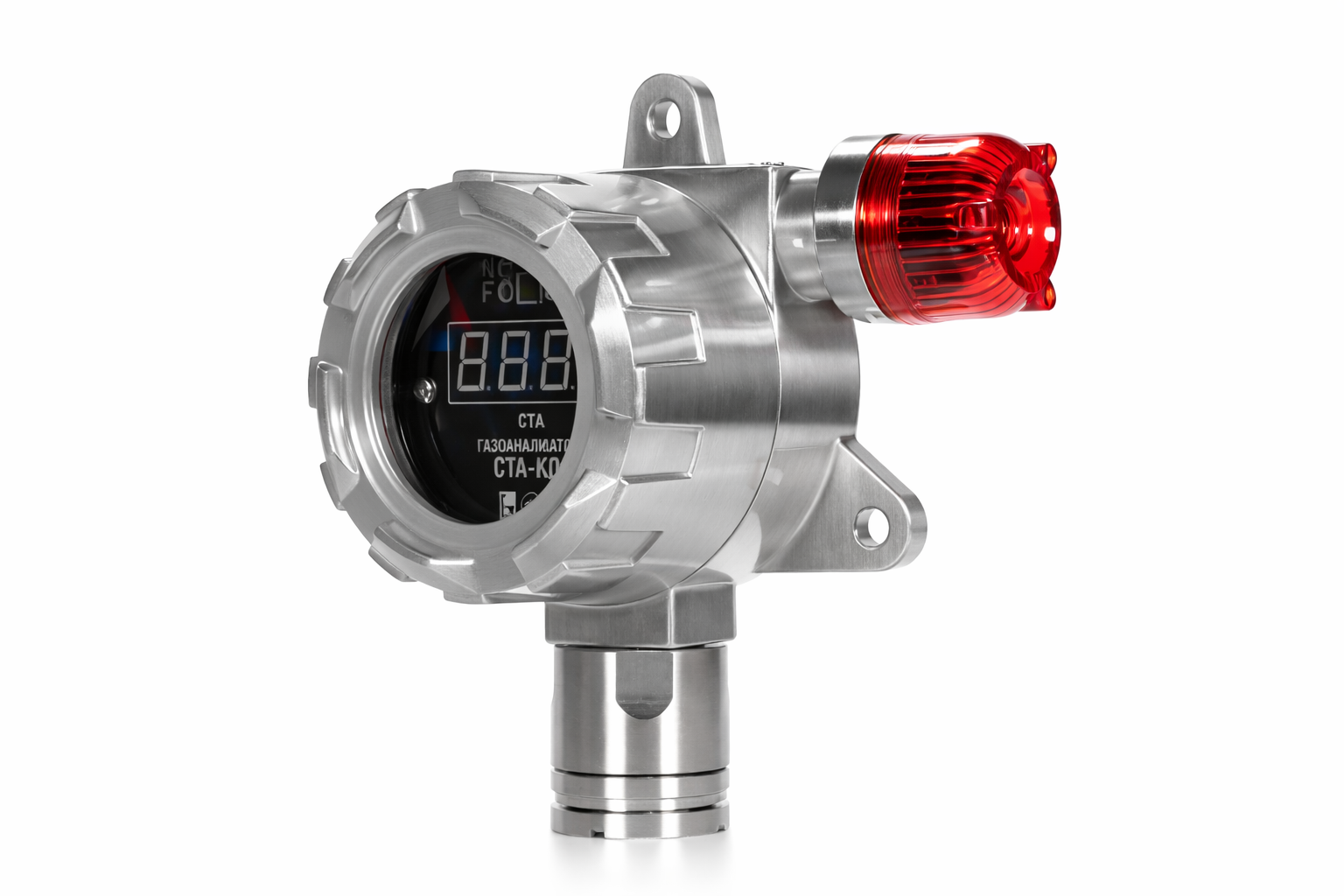

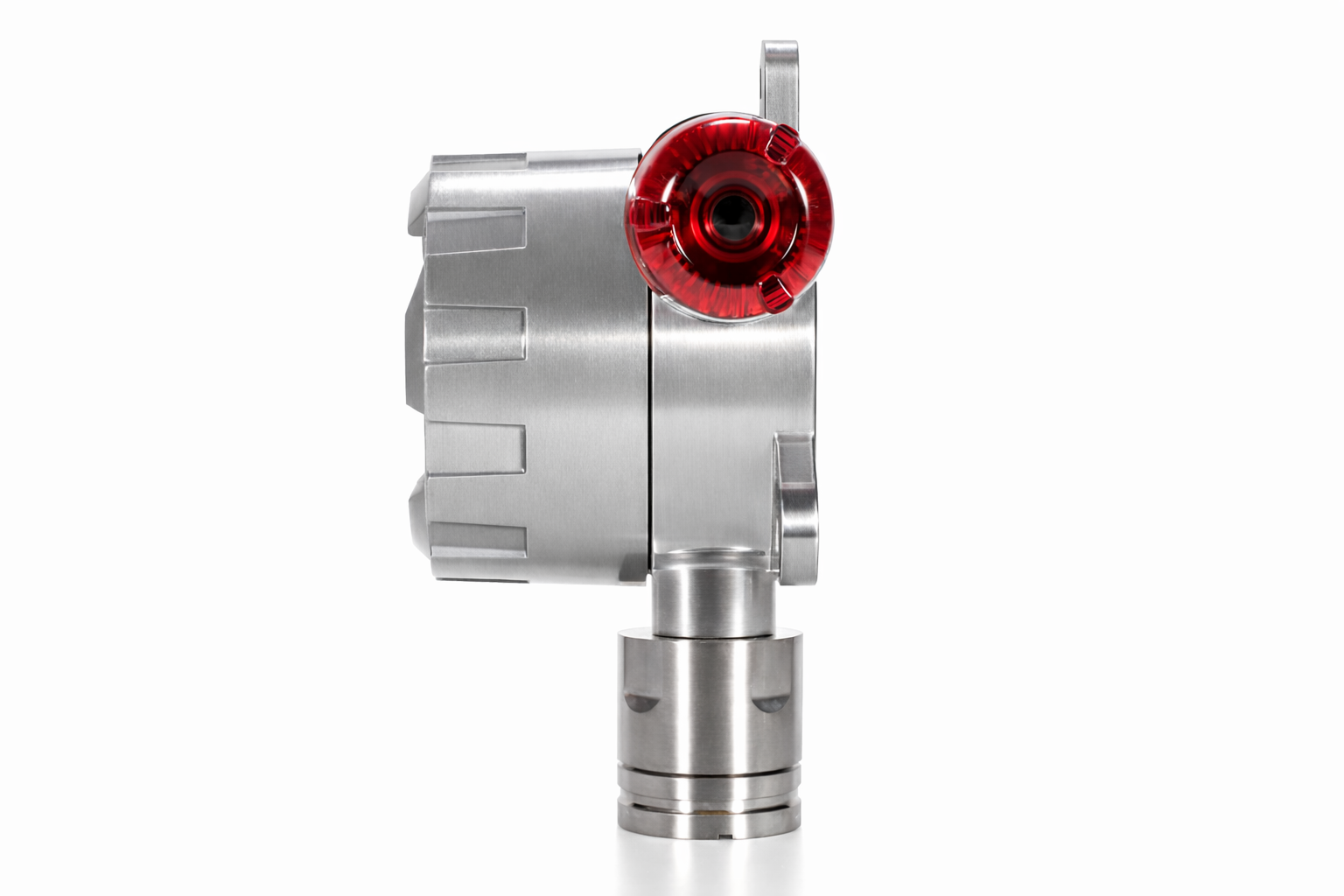

СТА‑КД1 измеряет концентрацию выбранной кислоты или едкой щёлочи, показывает результат на встроенном дисплее и передаёт сигналы в АСУ ТП. Исполнение выбирается по веществу, диапазону и условиям объекта.
Контролируемые кислоты и едкие щёлочи
СТА‑КД1 применяется для контроля серной, азотной, уксусной и муравьиной кислот, а также едких щелочей. Диапазон и исполнение подбираются под вещество и условия объекта.
H₂SO₄HNO₃CH₃COOHHCOOHЕдкие щёлочи
Важно: конкретная модификация настраивается на одно выбранное вещество и заданный диапазон измерений. Полный перечень доступных веществ и исполнений приведён в Описании типа средств измерений ГРСИ № 96393‑25.
Примеры доступных конфигураций
Точный диапазон измерений и тип сенсора определяются контролируемым веществом, условиями эксплуатации и выбранной модификацией прибора.
| Вещество | Диапазон | Единица | Сенсор |
|---|---|---|---|
| Серная кислота H₂SO₄ | 0,5–20 | мг/м³ | Электрохимический |
| Азотная кислота HNO₃ | 1–40 | мг/м³ | Электрохимический |
| Уксусная кислота CH₃COOH | 0–25; 0–75 | мг/м³ | Электрохимический |
| Муравьиная (метановая) кислота HCOOH | по выбранному исполнению | мг/м³ | Электрохимический |
| Щелочи едкие | по выбранному исполнению | мг/м³ | Электрохимический |
Диапазоны сверены с Описанием типа ГРСИ № 96393‑25 от 11.09.2025. Окончательные параметры фиксируются в документации выбранного исполнения.
Что получает заказчик
Исполнение под вещество
Модификация выбирается для конкретной кислоты или едкой щёлочи с учётом требуемого диапазона.
Два порога сигнализации
Локальная световая и звуковая сигнализация помогает оперативно заметить превышение.
Интеграция в АСУ ТП
Доступны 4–20 мА, HART, RS‑485 (Modbus) и релейные выходы.
Промышленная защита
Корпус IP67 и взрывозащищённое исполнение для промышленной установки.
Работа в холодном климате
Диапазон от −45 до +60 °C; с термостатирующим устройством — от −60 °C.
Документы и поверка
Прибор относится к утверждённому типу средств измерений и поставляется с эксплуатационной документацией.

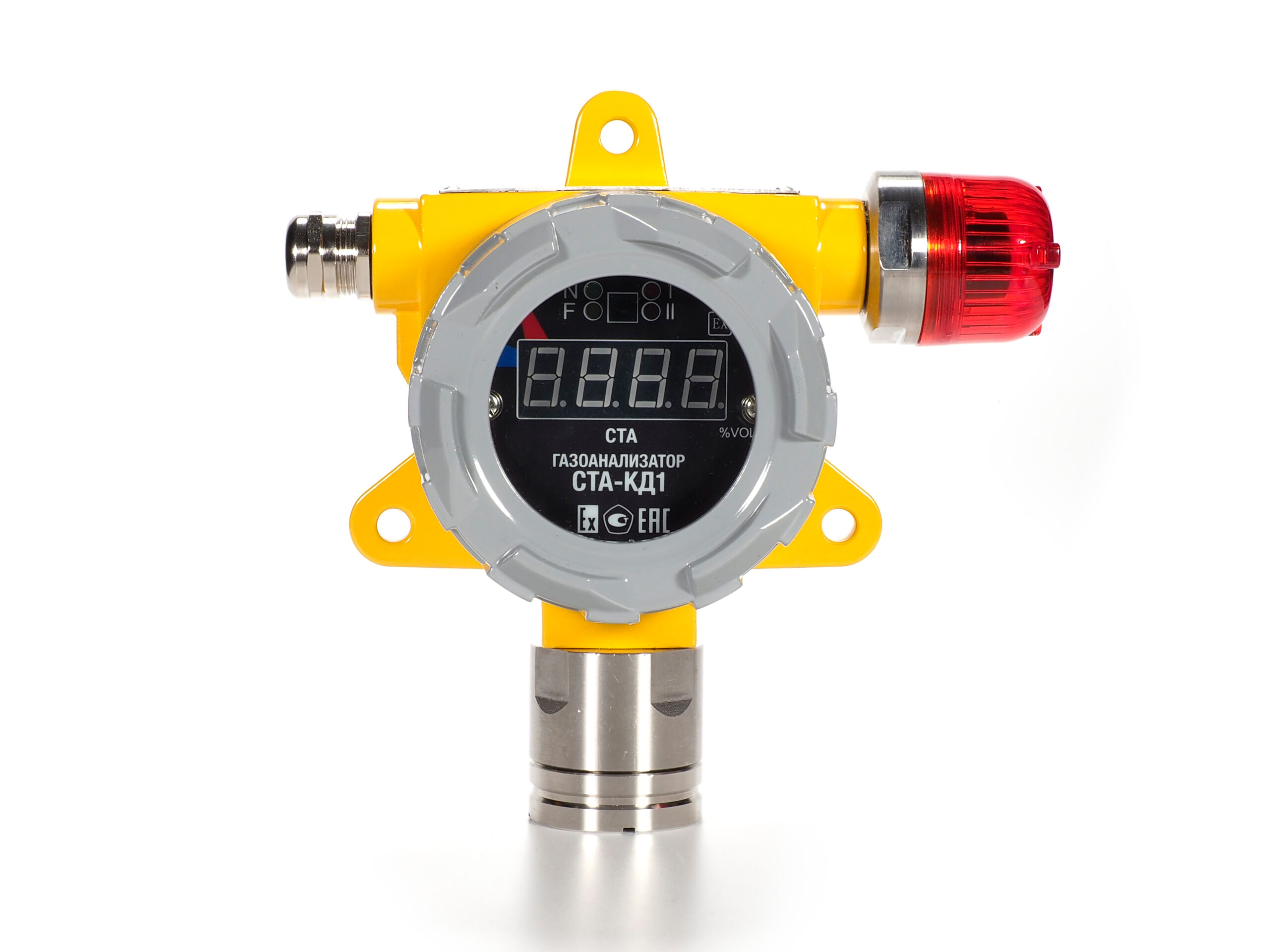

Основные характеристики СТА‑КД1
- Количество каналов
- 1
- Локальная индикация
- цифровой дисплей
- Степень защиты
- IP67
- Выходные сигналы
- 4–20 мА, HART, RS‑485 (Modbus), релейные выходы
- Питание
- 5–30 В постоянного тока; 220 В переменного тока
- Температура
- от −45 до +60 °C; с термостатированием от −60 до +60 °C
- Относительная влажность
- от 30 до 80 %
- Атмосферное давление
- от 80 до 106,7 кПа
- Габариты
- 195 × 180 × 100 мм
- Масса
- не более 2 кг
- Взрывозащита
- 1Ex db IIC T4 Gb X
Что входит в комплект
- Газоанализатор СТА‑КД1
- Руководство по эксплуатации
- Паспорт прибора
- Упаковка

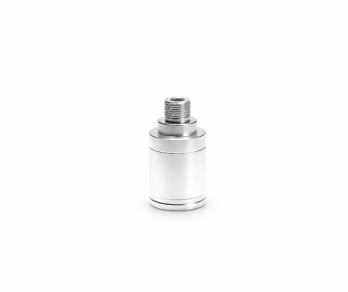

- Дополнительные принадлежности по заказу
Поставка
Прибор и принадлежности под задачу объекта
Сенсорное исполнение, пороги сигнализации, монтажные принадлежности и интерфейсы фиксируются в документации выбранной модификации.
Эксплуатационные документы
Что важно определить
- Контролируемая кислота или щёлочь
- Требуемый диапазон и пороги
- Температура и условия установки
- Питание и выходные сигналы
Частые вопросы
Какие кислоты контролирует СТА-КД1?+
СТА‑КД1 применяется для контроля серной, азотной, уксусной и муравьиной кислот. Точный диапазон выбирается по документации исполнения.
Можно ли использовать СТА-КД1 для контроля щелочей?+
Да. Для едких щелочей предусмотрено отдельное исполнение. Точное вещество, диапазон и конфигурация подтверждаются при подборе.
Чем СТА-КД1 отличается от СТА-К1?+
СТА‑КД1 выбирают, когда измеренное значение необходимо видеть непосредственно на встроенном цифровом дисплее.
Как выбрать диапазон измерений?+
Укажите кислоту, ожидаемую концентрацию, единицы измерения и пороги сигнализации. Инженер сопоставит задачу с диапазоном утверждённого исполнения.
Можно ли подключить прибор к АСУ ТП?+
Да. Набор интерфейсов может включать 4–20 мА, HART, RS‑485 Modbus и релейные выходы.
Инженерный подбор
Подберём СТА‑КД1 для контроля кислоты или щёлочи
Сообщите вещество, ожидаемый диапазон, условия установки и требования к сигналам. Подготовим подходящее исполнение и комплект поставки.
Подобрать исполнение СТА‑КД1
