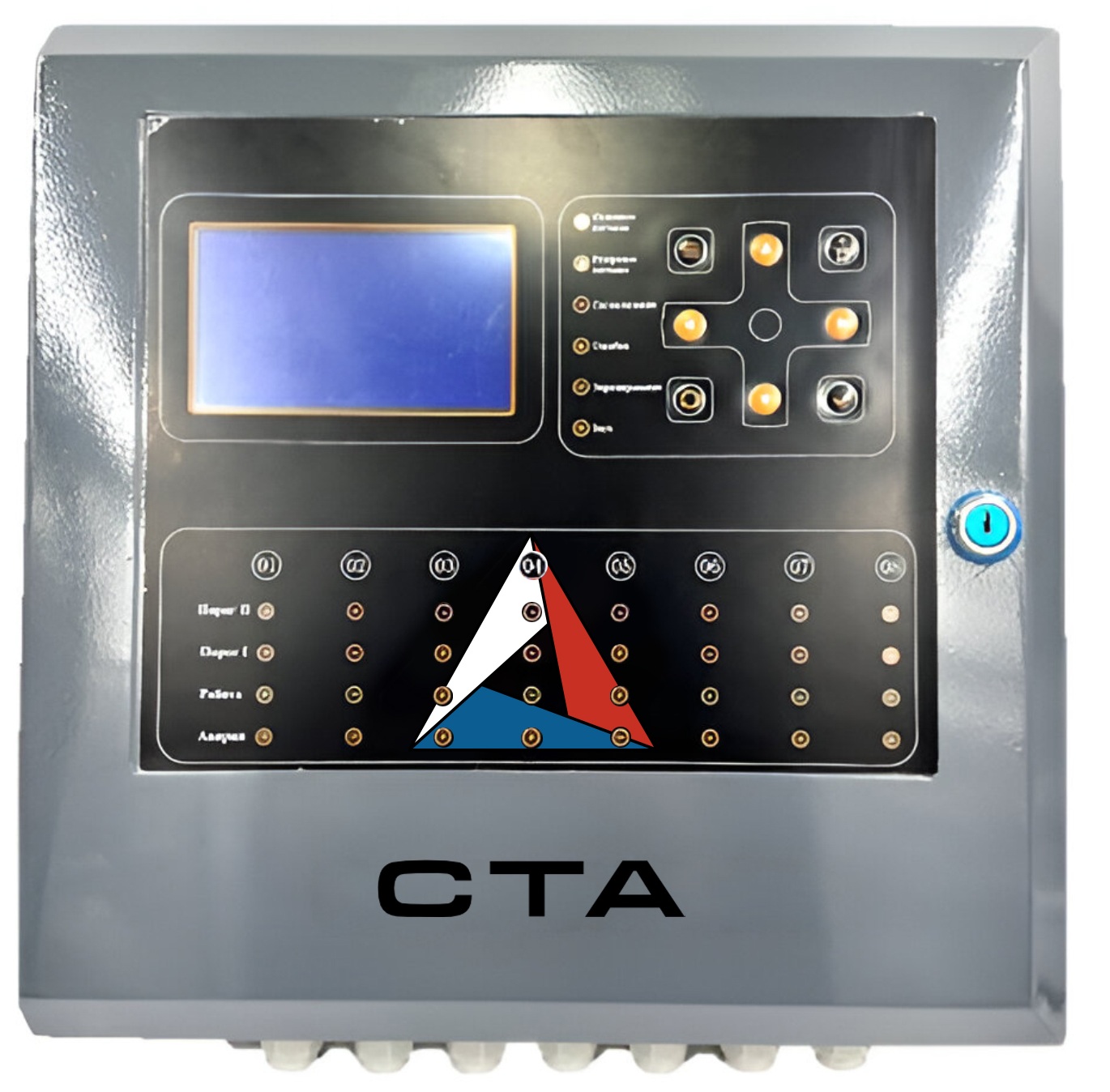

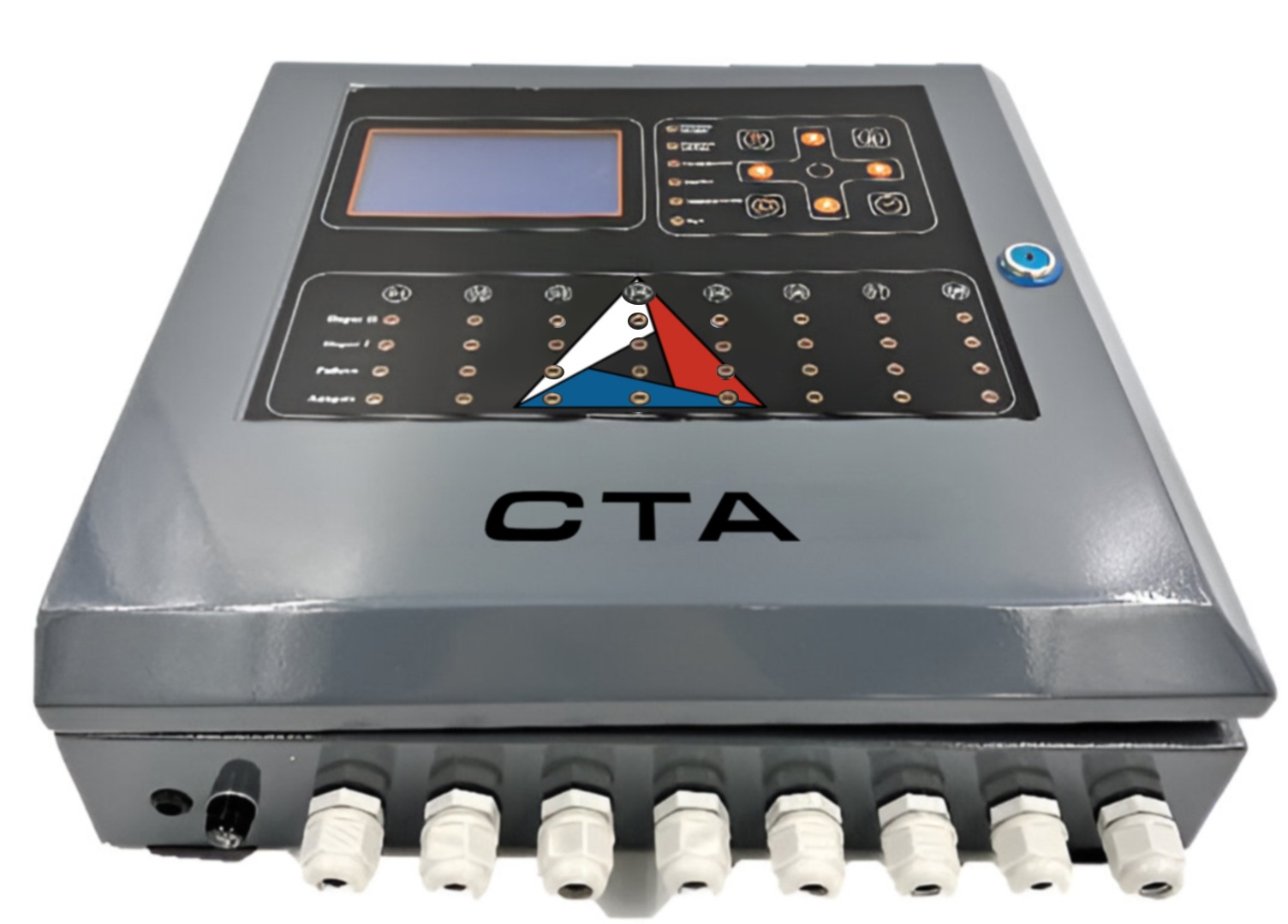

Централизованный контроль загазованности
Контроллер объединяет измерительные каналы, сигнализацию, журнал событий и команды управления оборудованием в едином интерфейсе оператора.
Три исполнения под масштаб объекта
Модель выбирается по количеству подключаемых газоанализаторов, требуемым релейным выходам и алгоритму работы объекта.
СТА-8СТА-16СТА-32
Важно: тип входов, количество индивидуальных реле и резервное питание зависят от выбранного исполнения.
Сравнение моделей
Базовые параметры модельного ряда СТА-КУД.
| Модель | Каналы | Мощность | Габариты | Масса |
|---|---|---|---|---|
| СТА-8 | 8 | 150 Вт | 380 × 380 × 98 мм | 4 кг |
| СТА-16 | 16 | 300 Вт | 510 × 380 × 110 мм | 8,7 кг |
| СТА-32 | 32 | 300 Вт | 380 × 380 × 98 мм | 5,9 кг |
Точная конфигурация входов, выходов и питания уточняется при подборе.
Что получает заказчик
Единый экран оператора
Текущие значения, состояние каналов и сообщения о неисправностях отображаются на ЖК-дисплее.
Световая и звуковая сигнализация
Оповещение помогает быстро обнаружить превышение установленных порогов.
Управление автоматикой
Релейные выходы включают вентиляцию, клапаны, сирены и другие исполнительные устройства.
Журнал событий
В памяти сохраняется до 2000 событий для последующего просмотра оператором.
Быстрый опрос каналов
Время опроса одного измерительного канала составляет менее 0,1 секунды.
Резервное питание
Источник резервного питания 12 В, 2,7 А·ч доступен как дополнительное исполнение.
Архитектура решения
От измерения до управляющей команды
СТА-КУД получает сигналы газоанализаторов, сравнивает их с порогами и формирует команды для оповещения и внешней автоматики.
Основные характеристики СТА-КУД
- Количество каналов
- 8, 16 или 32
- Входные сигналы
- 4–20 мА и/или RS-485 — по исполнению
- Индивидуальные реле
- 8, 16, 16 или 32 — по модели
- Общие реле сигнализации
- 2
- Питание
- 100–240 В переменного тока, 50/60 Гц
- Рабочая температура
- от −10 до +55 °C
- Линия RS-485
- до 1200 м при соблюдении требований руководства
- Гарантия
- 12 месяцев
Интерфейсы и управление оборудованием
Газоанализаторы
Приём аналоговых сигналов 4–20 мА и цифровой обмен по RS-485.
Вентиляция и клапаны
Управление исполнительными устройствами по заданным порогам.
Световые табло и сирены
Формирование локального светового и звукового оповещения.
АСУ ТП
Передача состояния каналов и событий в систему объекта.
Схема входов, адресация RS-485 и алгоритмы релейных выходов уточняются по составу оборудования объекта.
Что входит в комплект
- Контроллер выбранного исполнения СТА-8, СТА-16 или СТА-32
- Руководство по эксплуатации и паспорт
- Комплект крепления
- Резервный источник питания и принадлежности — при заказе соответствующего исполнения
Эксплуатационные документы
Что важно определить
- Количество газоанализаторов и контролируемых точек
- Типы выходных сигналов 4–20 мА и RS-485
- Требуемые пороги и алгоритмы сигнализации
- Перечень исполнительных устройств
- Необходимость резервного питания
Частые вопросы
Чем отличаются СТА-8, СТА-16 и СТА-32?+
Основное отличие — количество измерительных каналов: 8, 16 или 32. Также различаются габариты, мощность и количество индивидуальных релейных выходов.
Какие сигналы принимает контроллер?+
В зависимости от исполнения контроллер принимает сигналы 4–20 мА и/или данные по RS-485.
Можно ли управлять вентиляцией и клапанами?+
Да. Для этого предусмотрены индивидуальные релейные выходы каналов и два общих реле сигнализации.
Инженерный подбор
Подберём контроллер под количество точек и алгоритм объекта
Сообщите количество газоанализаторов, типы сигналов, требуемые пороги и перечень исполнительных устройств.
